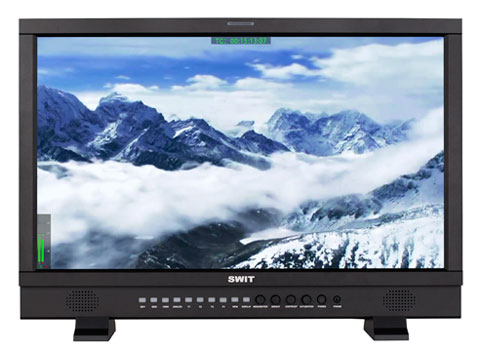

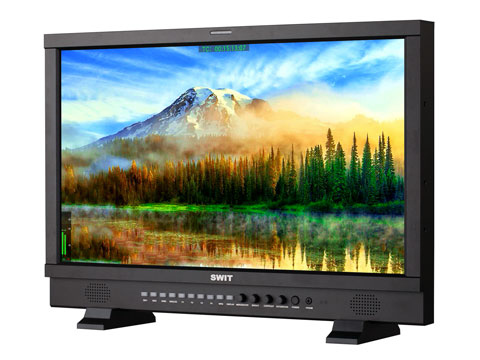

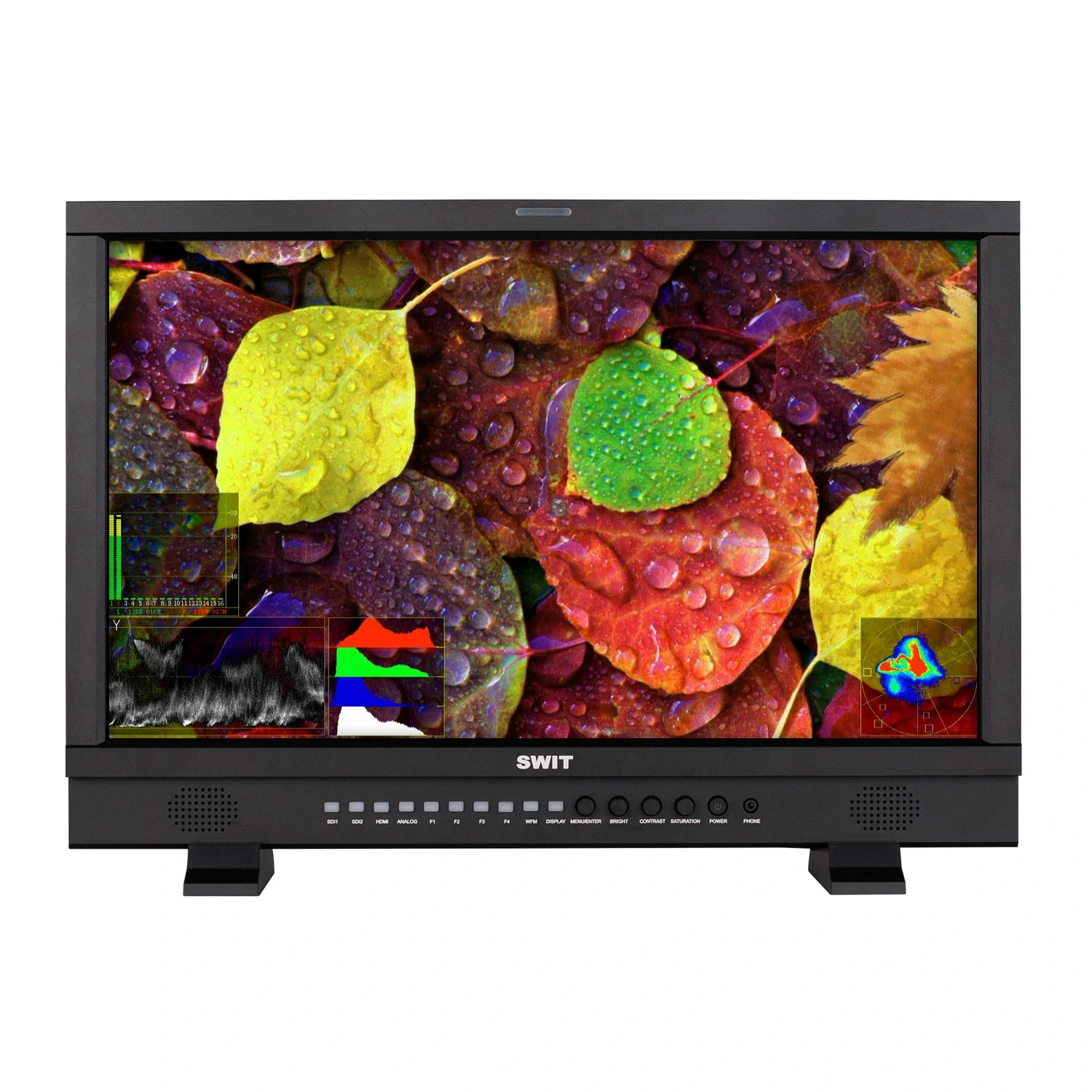

SWIT S-1243FS 23,8" HD LCD-Monitor

Der SWIT S-1243FS ist ein 23,8" Full HD Studio-LCD-Monitor mit einer Auflösung von 1920×1080 und 2x SDI, HDMI, Y/Pb/Pr, VGA und Composite-Eingängen.

23.8-Zoll Full HD 3GSDI&HDMI Studio LCD Monitor

• 23.8-Zoll-LCD-Panel, Auflösung 1920×1080
• 2K/3G/HD/SD-SDI (x2), HDMI-Überwachung
• Y/Pb/Pr, VGA, CVBS-Überwachung
• 2-Kanal-Embedded-Audio-Meter mit Alarm
• Auswahl von 2 beliebigen Audiokanälen für die Ausgabe
• Peaking-Fokus-Assistent (rot/blauer Schalter)
• AFD, Timecode, H/V-Verzögerung
• TSL UMD und Text TALLY Anzeige
• Sicherheitsmarkierung 4:3/13:9/14:9/15:9/1.85:1/2.35:1
• Falschfarben, R/G/B/Mono, Zebrastreifen, interner Farbbalken
• V-Mount-/Gold-Mount-Batterieplatte optional
• USB-Firmware-Upgrade

23.8-Zoll-Full-HD-Studio-LCD-Monitor

IPS-LCD-Panel, LED-Hintergrundbeleuchtung

Der S-1243FS verfügt über ein 23,8-Zoll-IPS-LCD-Panel (In-Plane Switching) mit einer Full-HD-Auflösung von 1920×1080 Pixeln und LED-Hintergrundbeleuchtung. Der Kontrast von 1000:1 sorgt für eine präzise Farbwiedergabe. Der Betrachtungswinkel beträgt Horizontal: 178° / Vertikal: 178°

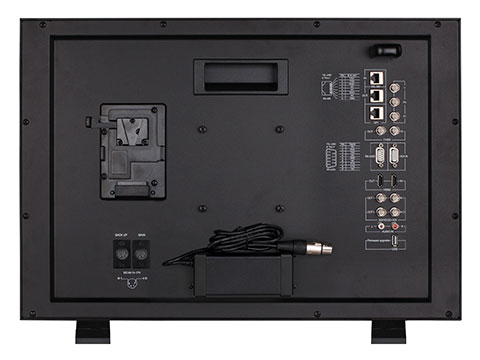

Multiformat-Eingang/Ausgang

Der S-1243H unterstützt
2K/3G/HD/SD-SDI-Eingang×2
2K/3G/HD/SD-SDI-Schleife ×2
HDMI-Eingang ×1
HDMI-Schleife ×1
YUV-Eingang ×1
VGA-Eingang ×1
CVBS-Eingang ×1
CVBS-Schleife ×1
RS485 UMD-Eingang×1
RS485-UMD-Ausgang ×1
RS232C UMD-Eingang ×1
RS485 GPI-Eingang ×1
L/R-Analog-Audioeingang×1

Digital Audio De-embed

2-Kanal-Audio-Meter-Anzeige+ Audio-Alarm unter SDI/HDMI

Der S-1243H unterstützt 2-Kanal-Audioanzeigen unter SDI- und HDMI-Eingang. Die Audioanzeige ist grün und wird gelb, wenn sie -20 dB überschreitet, und rot, wenn sie -9 dB überschreitet. Die de-embedded Audiosignale von Kanal 1 und 2 können über die 3,5-mm-Kopfhörerbuchse und den Lautsprecher ausgegeben werden
Wenn der Audiowert zu niedrig ist oder kein Audio eingebettet ist, wird in der Audioleiste "MUTE" oder "UNLOCKED" angezeigt

UMD und Text-Tally-Anzeige

TSL 3.1/4.0-Protokoll

Das S-1243H unterstützt die UMD- und Text-Tally-Anzeige des TSL 3.1/4.0-Protokolls mit einer Auswahl von 1-126 TSL-Adressen und maximal 8 angezeigten Buchstaben. Die UMD-Eingänge erfolgen über den RS485- oder RS232C-Port und die Ausgänge über den RS485-Port

USB-Firmware-Aktualisierung

Der S-1243H verfügt über einen Standard-USB-Anschluss für die Aktualisierung der Firmware. Der Benutzer kann die neueste Firmware-Datei auf einen USB-Stick herunterladen und direkt in den S-1243H-Monitor einstecken, um sie zu aktualisieren, ohne einen PC anschließen zu müssen

Mehrere Stromquellen

AC-Adapter / V-Mount / Gold-Mount

Der S-1243H verfügt über eine 4-polige XLR-Buchse für einen DC-Eingang (11-17 V) und eine V-Mount- oder Gold-Mount-Platte für die Verwendung im Freien.

3-farbige TALLY-Leuchte

RS485-Eingangssignal

Es gibt drei Farben für die Tally-Leuchte: Rot, Grün und Gelb. Die Benutzer können die Pins des RS485-Anschlusses zur Steuerung der TALLY-Leuchten definieren.
