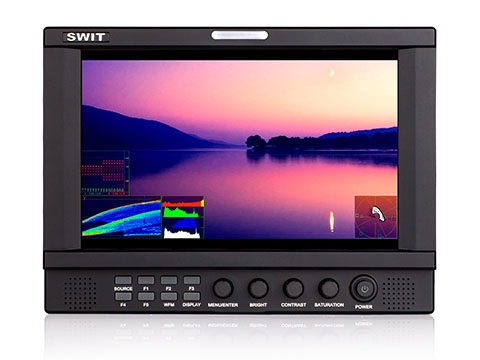

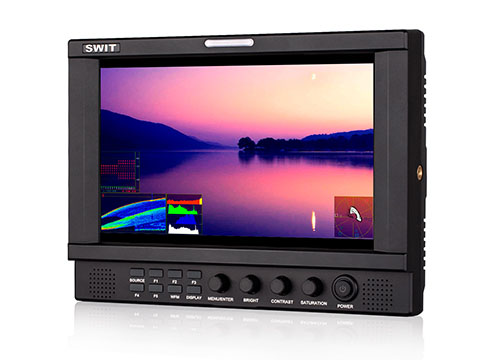

SWIT S-1093F 9" HD LCD monitor

Der SWIT S-1093F ist ein 9" IPS LCD-Monitor mit einer Auflösung von 1920×1200, einem Betrachtungswinkel von 170° und 2x SDI-, HDMI- und Composite-Eingängen sowie einem Loop-Ausgang an jedem Eingang. Der Monitor verfügt zusätzlich zu den Standardfunktionen über Waveform-Monitor, Vector Scope und Histogramm.

S-1093F

9-Zoll-Full-HD-Wellenform-LCD-Monitor

• 9" IPS-LCD, 1920×1200, H/V 170°-Blickwinkel
• Eingebautes LCD-Schutzglas
• 2K/3G/HD/SD-SDI, HDMI, CVBS-Überwachung
• 16-Kanal-Embedded-Audio-Meter mit Alarm
• Auswahl von 2 beliebigen Audiokanälen für die Ausgabe
• Wellenform Y/Cb/Cr/R/G/B und Einzelzeile
• Vektorspektrum, Histogramm R/G/B/Y
• AFD, H/V-Verzögerung, R/G/B/Mono, Falschfarben
• TSL UMD und Text TALLY Anzeige
• Zebrastreifen, Peaking Focus Assist
• SDI-Timecode-Anzeige
• Marker 4:3, 13:9, 14:9, 15:9, 1,85:1, 2,35:1
• TALLY-Licht vorne/hinten und GPI-Steuerung
• V-Mount, Gold-Mount oder Snap-on DV-Mount
• USB-Firmware-Upgrade

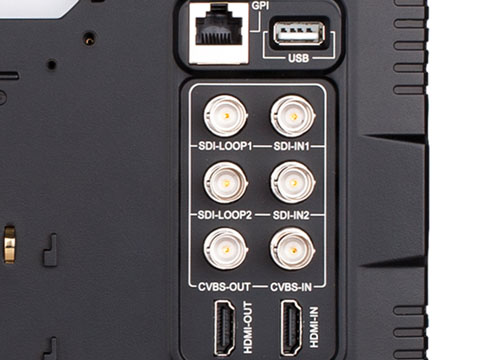

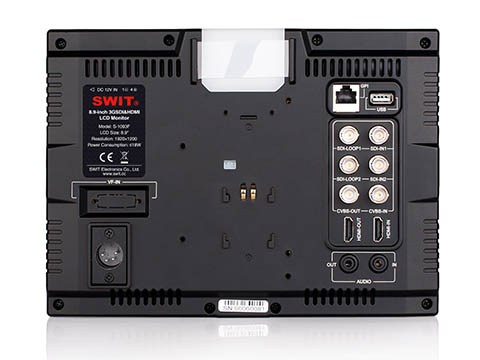

Eingangs-/Ausgangsschnittstellen

SDI/HDMI/CVBS/Analog-Audio

Der S-1093F-Monitor unterstützt
2K/3G/HD/SD-SDI-Eingang × 2
2K/3G/HD/SD-SDI-Schleifenausgang (2)
HDMI-Eingang (1)
HDMI-Loop-Ausgang × 1
CVBS-Eingang × 1
CVBS-Schleifenausgang × 1
3.5 mm analoger Audioeingang × 1
3.5 mm analoger Audioausgang × 1

Videoanalyse-Assistent Muster

Wellenform / Vektorspektrum / Histogramm
Das S-1093F unterstützt folgende Videoanalyse-Assistenzmuster: Wellenform (Y/Pb/Pr/R/G/B), Vektorskala, Histogramm (R/G/B/Y), um die digitalen Videoqualitätsinformationen (Luma, Farbe, Sättigung usw.) in Muster umzuwandeln, und die Muster können einzeln ein- und ausgeschaltet werden, Anzeigeposition (oben/unten/links/rechts), Größe, Farbe und Durchsichtigkeit auswählen.

Integrierte Audioüberwachung

Bis zu 16-Kanal-Meter mit Alarm- und Select-Ausgang

Das S-1093F unterstützt die Anzeige von eingebetteten SDI-16-Kanal- und HDMI-8-Kanal-Audiometern mit Markierungen und Warnhinweisen bei Audioanomalien. Der Benutzer kann auch 2 beliebige Audiokanäle für die Ausgabe über eine 3,5-mm-Buchse oder Lautsprecher auswählen. Die Position des Audiometermusters kann aus einer der vier Ecken ausgewählt werden, und Sie können wählen, ob nur 2 Kanäle, 8 Kanäle oder alle 16 Kanäle angezeigt werden sollen. Auch Skalenmarkierungen, Warnhinweise und die Durchsichtigkeit des Audiomessbildes sind wählbar.

UMD- und Text-Tally-Anzeige

TSL 3.1 / 4.0 Protokoll

Das S-1093F unterstützt die UMD- und Text-Tally-Anzeige des TSL 3.1/4.0-Protokolls mit einer Auswahl von 1-126 TSL-Adressen und maximal 8 angezeigten Buchstaben. Die UMD/TALLY-Signaleingänge erfolgen über den RJ45(RS485)-Anschluss an der Rückseite des Monitors

USB-Firmware-Aktualisierung

Der Monitor verfügt über einen Standard-USB-Anschluss an der Rückseite, über den die Firmware aktualisiert werden kann. Benutzer können die neueste Firmware-Datei auf einen USB-Stick herunterladen und direkt in den S-1093F-Monitor einstecken, um sie zu aktualisieren, ohne einen PC anschließen zu müssen

Mehrere Stromquellen

AC-Adapter / V-Mount / Gold-Mount / Snap-on-DV-Mount

Der Monitor verfügt über eine 4-polige XLR-Buchse für eine Gleichstromversorgung von 6,5-24 V und kann an einer V-Mount-, Gold-Mount- oder DV-Batterieplatte befestigt werden
Verschiedene Arten von DV-Batterieplatten sind optional erhältlich, mit Schnappverschluss, schnell lösbar und untereinander austauschbar. Es gibt folgende DV-Platten zur Auswahl:

3-Farben TALLY Light

RJ45(RS485)-Eingangssignal

Es gibt vordere und hintere TALLY-Leuchten in den Farben Rot, Grün und Gelb, und die Benutzer können die Pins des RJ45-Anschlusses zur Steuerung der TALLY-Leuchten festlegen.

Sonnenschutzdach

Für die Verwendung im Freien können Sie eine Sonnenblende auf dem Monitor anbringen. Die Sonnenblende kann einfach über das linke und rechte Schraubgewinde oder direkt mit Klettbändern angebracht werden
Die Sonnenblende ist im Lieferumfang des Monitors enthalten.
