Skaarhoj GPI Triggers to SDI Tally

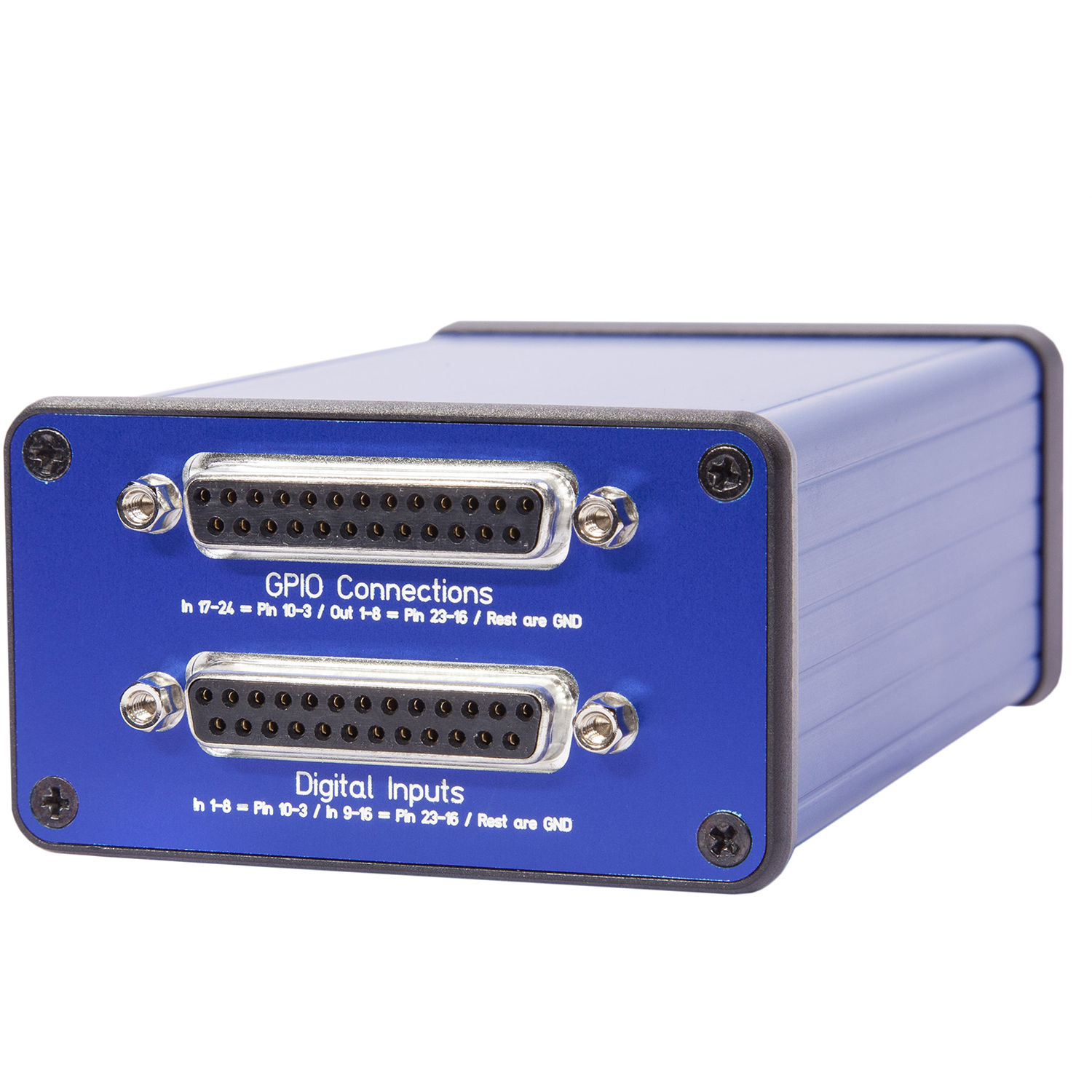

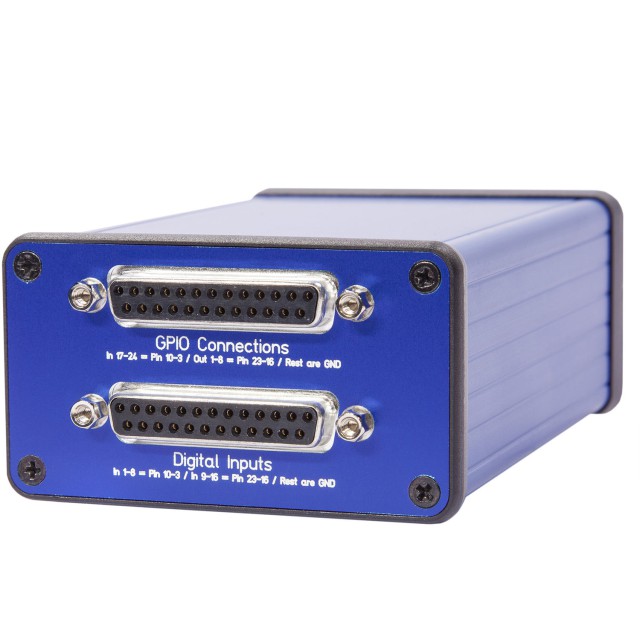

Ab Werk ist die Box für die Steuerung der Kamera-IDs 1-8 konfiguriert. Wenn der Eingang 1-8 auf GND gelegt wird, wird das rote Tally-Flag für Kamera 1-8 auf dem SDI-Ausgang der Box gesetzt. Ebenso wird bei den Eingängen 9-16 (am gleichen DB25-Anschluss) ein grünes Tally (Vorschau) am SDI-Ausgang gesetzt.

Wenn Sie eine Tally-Steuerung für andere Kamera-IDs als 1-8 wünschen oder wenn Sie z. B. nur ein rotes Tally für Kamera 1-16 wünschen, konfigurieren Sie einfach die Eingänge in der Weboberfläche.

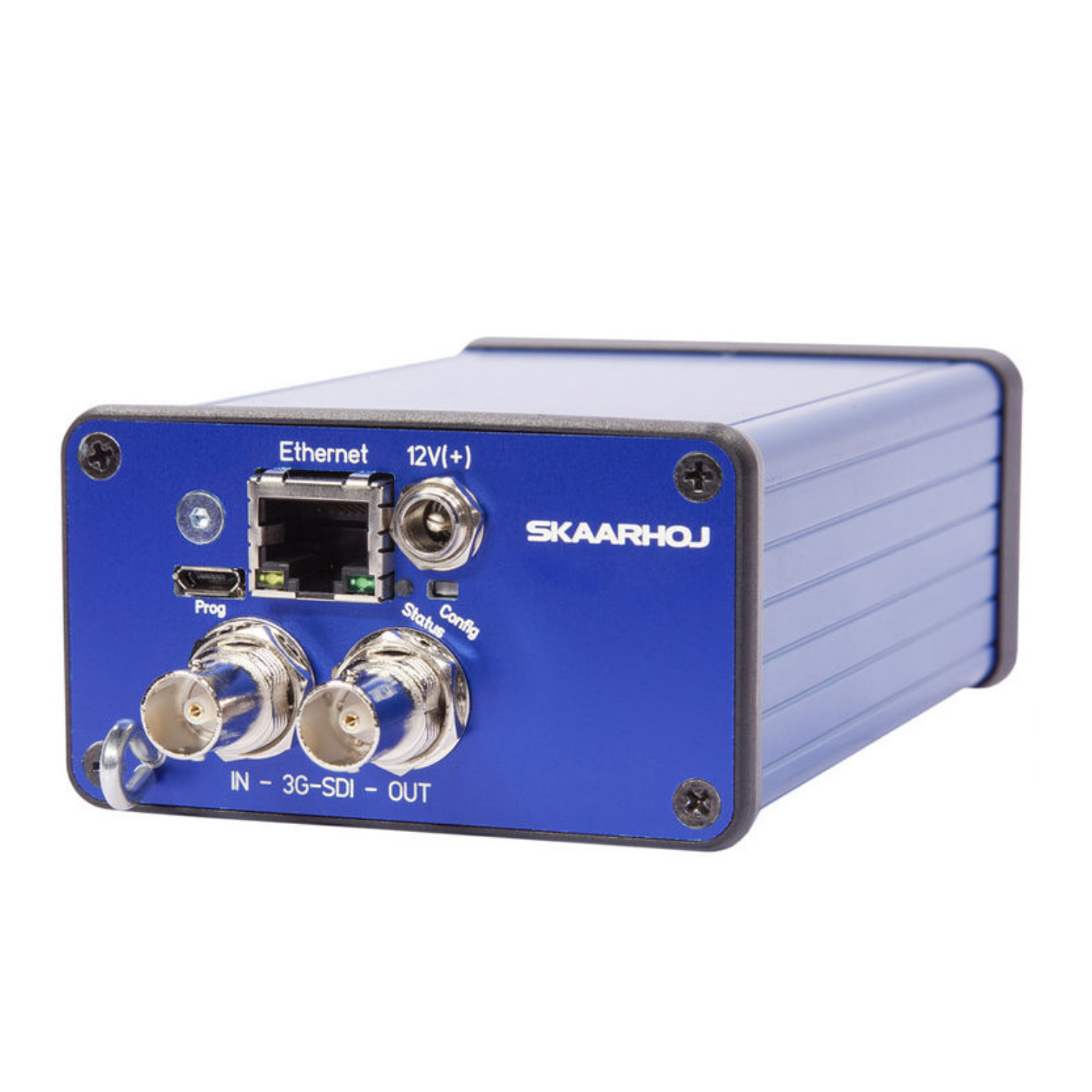

Der SDI-Eingang sollte mit Ihrer Quelle für den Kamera-Return-Feed verbunden werden. Dies ist in der Regel ein Programmausgang, der möglicherweise mit CCU-Daten über einen ATEM-Switcher, das SKAARHOJ RCP oder das Blackmagic Arduino Shield angereichert ist. Die SDI Tally-Box lässt alle CCU-Informationen durch und überschreibt nur die Tally-Informationen.

Kameraunterstützung

Das Blackmagic 3G-SDI Arduino Shield unterstützt die folgenden Formate: 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94 und 1080p60, wobei die Kamera nicht das gleiche Videoformat wie der Programmeingang haben muss, so dass Sie Kameras in Ultra HD verwenden können, während das Kameraprotokoll über das HD-Signal an die Kamera gesendet wird.
