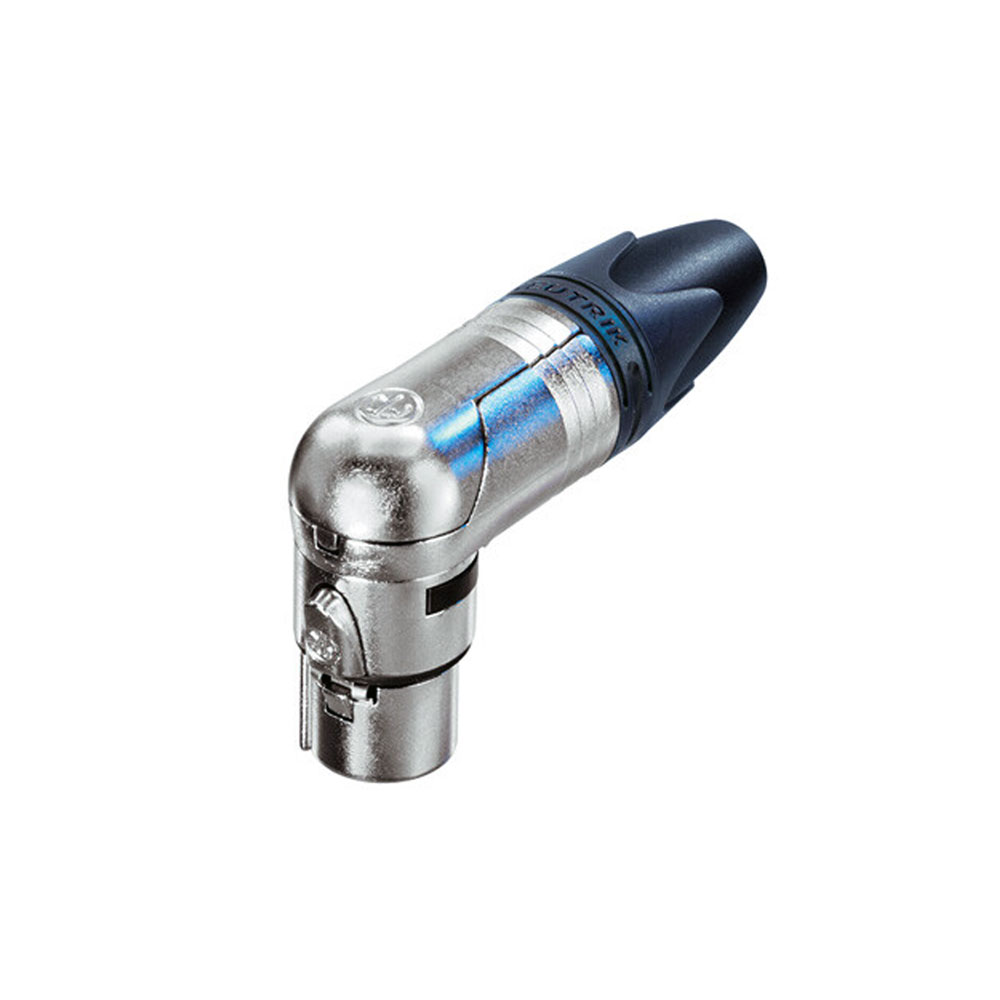

Neutrik NC4FRX

Neutrik NC4FRX - 4 polige abgewinkelte Kabelbuchse, vernickeltes Gehäuse, Silber beschichtete Kontakte

Die RX-Serie ist die rechtwinklige Version der XX-Kabelsteckerserie. Der Nachfolger der RC-Serie bietet mehrere neue Merkmale, die ihn zuverlässiger und einfacher zu montieren machen und die Kontaktintegrität sowie die Kabelzugentlastung verbessern.

Merkmale und Vorteile

• Extra schlanker rechtwinkliger Steckverbinder
• 5 wählbare Kabelabgangspositionen
• Einzigartiges Käfigdesign des Buchsenkontakts für geringen Kontaktwiderstand und hohe Integrität
• Buchsenkontakt mit integrierter Lötsperre, um zu verhindern, dass Lötzinn in den Kontaktsteckbereich läuft
• Buchsenleiste mit verbesserter, massiver Metallverriegelung, die größer und einfacher zu handhaben ist
• Zusätzliche Erdungsfederkontakte für eine bessere Kontinuität der Gehäusemasse
• Verbesserte Spannzangen-Zugentlastung bietet eine höhere Auszugskraft und macht die Montage einfacher und schneller
• Manschette mit Polyurethan-Verschraubung bietet hohen Schutz gegen Biegebelastung des Kabels
• Farbige Ringe und Manschetten zur Kodierung oder Identifizierung erhältlich
• Schlankes und ergonomisches Design - wertvoll und handlich

Technische Daten

Produkt
Bezeichnung - NC4FRX
Anschlussart - XLR
Geschlecht - weiblich
Elektrisch
Kapazität zwischen den Kontakten - ≤ 7 pF
Durchgangswiderstand - ≤ 3 mΩ
Durchschlagfestigkeit - 1,5 kVdc
Isolationswiderstand - > 2 GΩ (anfänglich)
Nennstrom pro Kontakt - 10 A
Nennspannung - < 50 V
Mechanisch
Kabel-Außendurchmesser - 3,5 - 8,0 mm
Einsteckkraft - ≤ 20 N
Rückzugskraft - ≤ 20 N
Lebensdauer - > 1000 Steckzyklen
Leitungsquerschnitt - max. 1.5 mm²
Leitungsquerschnitt - max. 16 AWG
Verdrahtung - Lötkontakte
Verriegelung - Schnappverschluss
Werkstoff
Manschette - Polyurethan
Kontaktbeschichtung - 2 µm Ag
Kontakte - Messing (CuZn39Pb3)
Einsatz - Polyamid (PA66)
Sperrelement - Zinkdruckguss (ZnAl4Cu1) / Ck 67 (Feder)
Gehäuse - Zinkdruckguss (ZnAl4Cu1)
Gehäusebeschichtung - Nickel
Zugentlastung - Polyacetal (POM)
Umweltschutz
Entflammbarkeit - UL 94 V-0
Einhaltung der Normen - IEC 61076-2-103
Schutzart - IP 40
Lötbarkeit - Entspricht IEC 68-2-20
Temperaturbereich - -30 °C bis +80 °C
