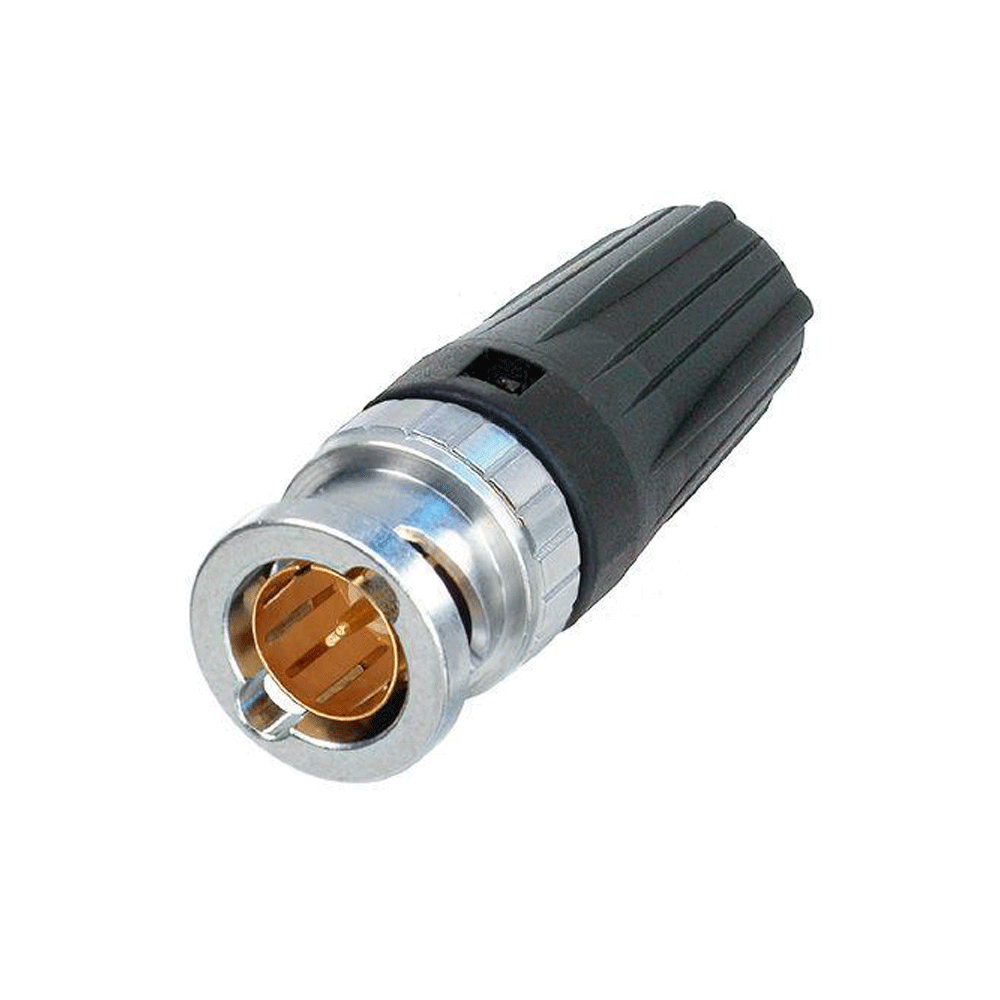

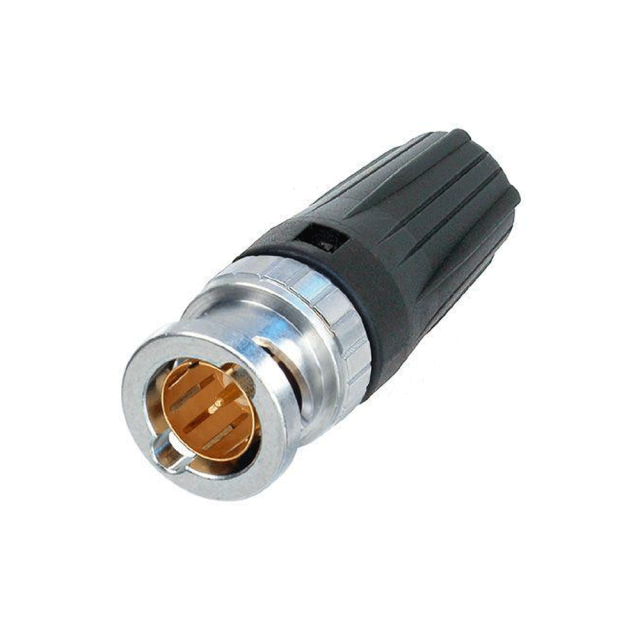

Neutrik NBNC75BYY11 "rearTWIST" HD BNC connector

Neutrik NBNC75BYY11 "rearTWIST" HD BNC 75 Ω Stecker

DerNeutrik NBNC75BYY11 "rearTWIST" HD BNC 75 Ω Stecker ist die perfekte Wahl für HD Anwendungen
Die patentierte "rearTWIST"-Kappe ist in verschiedenen Farben erhältlich und gewährleistet einen einfachen Zugang selbst bei Anwendungen mit hoher Verkabelungsdichte.

Geeignet für Kabel:

• Canare L-5CFB, L-5CFW

Merkmale und Vorteile:

• "rearTWIST"-Steckverbinder Ver-/Entriegelungsprinzip mit leicht zugänglicher Kabelkappe (Patent DE 100 48507)
• Ideal für versenkte Schottwände, wo der Zugang zum Metallkopf des Steckverbinders schwierig ist. Diese Verbinder drehen sich auf der Rückseite.
• Das echte 75-Ω-Design erfüllt die strengen Anforderungen von HDTV.
• Die Stirnfläche verhindert ein seitliches Kippen des Steckers und schützt so den Kontakt vor Verformung. Garantierte Lebensdauer von mindestens 1000 Verbindungszyklen!
• Ausgezeichneter Kabelschutz
• In der Schweiz präzisionsgefertigte Messingteile für überragende Haltbarkeit.
• Farbige Kappen, die in zehn Standardfarben hergestellt werden, Crimpzangen und Backen können bestellt werden.

Bezeichnung: NBNC75BYY11

• Steckertyp: BNC 75 Ω
• Umwandlung: männlich
• Durchgangswiderstand: ≤ 3 mΩ
• Durchgangswiderstand: ≤ 2 mΩ
• Impedanz: 75 Ω
• Isolationswiderstand: > 5 GΩ
• Nennspannung: <50 V
• VSWR
  ≤1,050/>32 dB bis zu 1 GHz
  ≤1,065/>30 dB bis zu 2 GHz
  ≤1.100/>26 dB bis zu 3 GHz


• Kabeldurchmesser: 8,0 mm
• Festigkeit der Kabelbefestigung: >30 N (Zentrum)
• Abmessung: 8,23 Hex-Crimp (Schirmring) gem. IEC 60803 (Formbezeichnung G)
• Abmessung (Stift): 1,6 Vierkant-Crimp (Stift) gem. IEC 60803 (Würfelbezeichnung 2)
• Erforderliche Kraft zum Verbinden von Steckern: < 25 N
• Lebenszeit: > 1000 Paarungszyklen
• Verriegelungsmechanismus: Bajonett
• Kabelhalterung: Crimpen
• Kontakt: Messing (CuZn35Pb2), 0,2 µm AuCo (Mitte)
• Einsatz: PTFE
• Körper: Messing (CuZn39Pb3)
• Oberfläche des Körpers: Optalloy®
• Temperaturbereich: -30 °C bis +85 °
