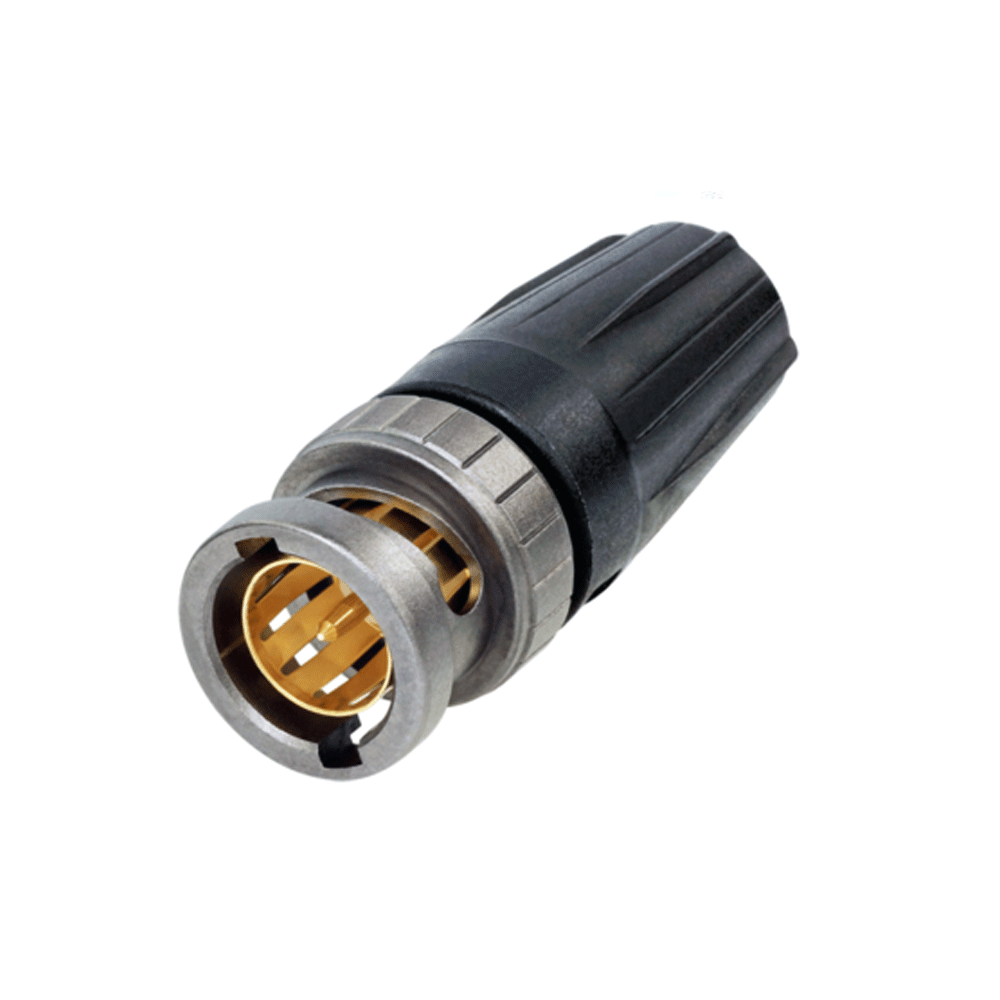

Name: Neutrik NBNC75BFG7X rearTWIST UHD 12G-SDI BNC konektor
Brand: Neutrik
SKU: NBNC75BFG7X
Price: 5 EUR
Availability: InStock

Neutrik NBNC75BFG7X "rearTWIST" UHD 12G-SDI BNC 75Ω Stecker ist die perfekte Wahl für 4K und 8K Anwendungen
Die patentierte "rearTWIST"-Kappe ist in verschiedenen Farben erhältlich und gewährleistet einen einfachen Zugang selbst bei Anwendungen mit hoher Verkabelungsdichte.

Geeignet für Canare-Kabel: L-2.5CHWS

Geeignet für Kabel von anderen Herstellern:

Bryant BD SD01, CAE HD0628LSZH, Canford SDV, Cordial CVI 06-28, Cordial CVI 06-28HD, Cordial CVI 06-28HD-FRNC, Cordial CVI 3-7, Draka 0.6/2.8 AF, Draka 0.6 L/2.8 AF, Extron BNC-5RC, Fuzion SD-1, Klotz V06/28, Klotz VMXx75Y, Kabeltronik HFV 0.6/2.8 AF- FRNC, Kabeltronik MVP 5x 0.6/2.8 AF-FRNC, Nexans HF 75 0.6/2.9 02YS(ST)CH, Percon VK5, Sommer 600-0101M, Sommer 600-0104M, Tesca Supra

Geeignet für UHD-Kabel anderer Hersteller
Argosy Image 360, Belden 1855ENH, Belden 1855ECH, Belden 1855EFN, Belden 1855DNH, Belden 70080, Belden 70080NH, Belden 70080CH, Canford SDV-X-LFH, DirectCable 301-351 Evolution XPC, DirectCable 360-031 Evolution XPC, DirectCable 360-036 Evolution XPC, Draka HD Pro 0.6/2.8 AF, Draka Ultra HD PRO 50 UHD, Draka Ultra HD PRO 50 UHD, Klotz V062SH

Merkmale und Vorteile:

"rearTWIST"-Steckverbinder Ver-/Entriegelungsprinzip mit leicht zugänglicher Kabelkappe (Patent DE 100 48507)
Ideal für versenkte Schottwände, wo der Zugang zum Metallkopf des Steckverbinders schwierig ist. Diese Verbinder drehen sich auf der Rückseite.
Das echte 75-Ohm-Design erfüllt die strengen Anforderungen von HDTV.
Die Stirnfläche verhindert ein seitliches Kippen des Steckers und schützt so den Kontakt vor Verformung. Garantierte Lebensdauer von mindestens 1000 Verbindungszyklen!
Ausgezeichneter Kabelschutz
In der Schweiz präzisionsgefertigte Messingteile für überragende Haltbarkeit.
Farbige Kappen, die in zehn Standardfarben hergestellt werden, Crimpzangen und Backen können bestellt werden.

Technische Informationen:

Produkt

Titel:NBNC75BFG7X
Anschlussart:BNC 75 Ω
Geschlecht:männlich

Elektrisch

Durchgangswiderstand: ≤ 3 mΩ
Durchgangswiderstand: ≤ 2 mΩ
Durchschlagfestigkeit: 1,5 kVdc
Impedanz: 75 Ω
Isolationswiderstand: > 5 GΩ
Nennspannung: <50 V
VSWR:

≤1,06 / >30 dB bis zu 6 GHz
≤1,13 / >24 dB bis zu 12 GHz
≤1,22 / >20 dB bis zu 18 GHz

Mechanisch

Kabel-Außendurchmesser: 4,7 mm
Kabelhalterung:> 30 N (Mitte)
Crimpgröße: 5.00 Hex-Crimp (Abschirmung)
Crimpmaß (Stift):1,07 crimp

Einführungskraft: < 25 N
Lebensdauer:> 1000 Steckzyklen
Verriegelung:Bayonett
Kabelverankerung:Mantelverpressung

Material

Kontakte:Messing:(CuZn35Pb2), 0,2 µm AuCo (Mittelkontakt)
Einsatz:PP
Gehäuse:Messing (CuZn39Pb3)
Schalenbeschichtung: Antraloy

Umwelt

Temperaturbereich:-30 °C bis +85 °C
Kontakt-Crimpbarkeit:Entspricht IEC 60803 und IEC 60352-2

Hersteller:	Neutrik
Kategorie:	Konfigurator - Anschlüsse

Typ	BNC
Geeignetes Kabel	L-2.5CHWS
Geeignetes Kabel	Belden 1855ENH
Geeignetes Kabel	Belden 1855EFN
Geeignetes Kabel	Argosy Image 360
Geeignetes Kabel	Canford SDV, SDV-X, SDM
