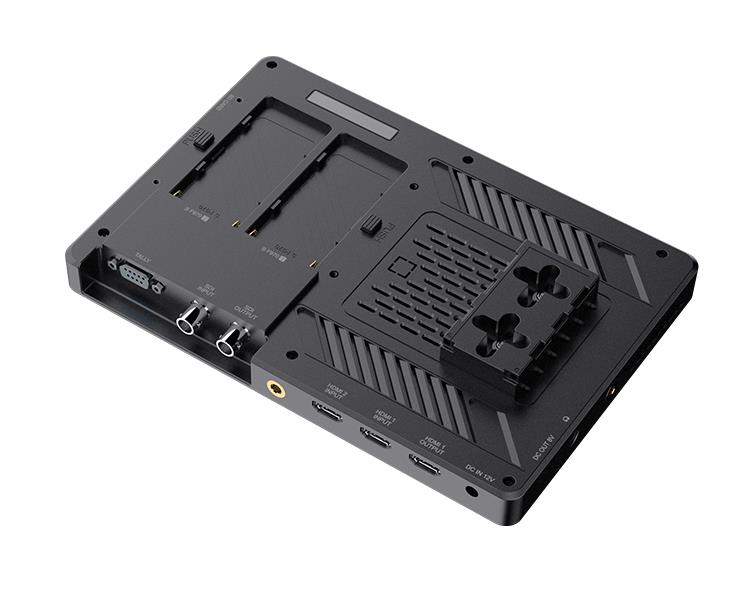

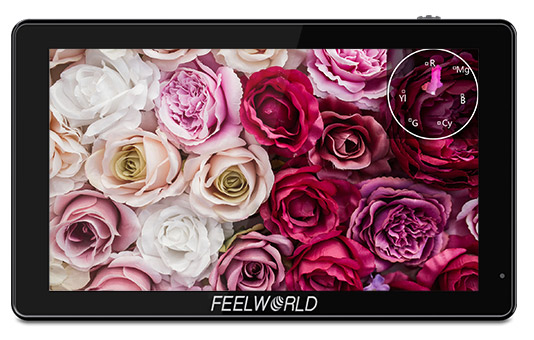

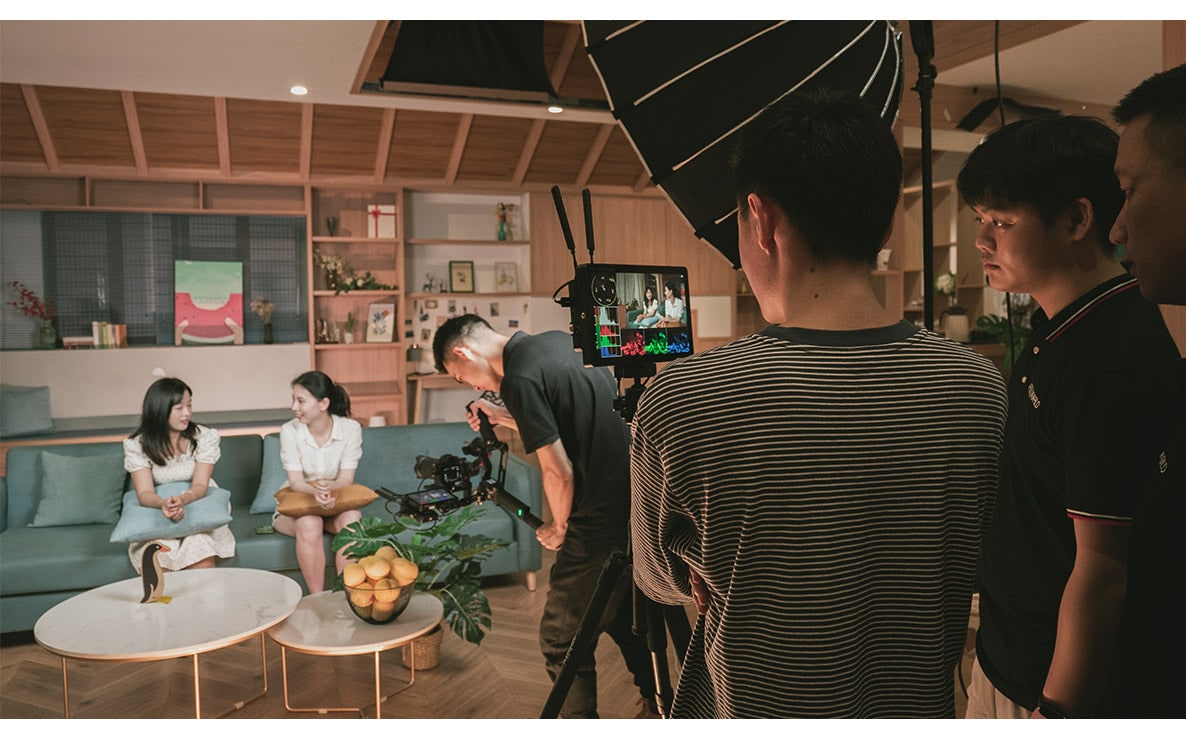

Der FEELWORLD LUT11S ist ein professioneller 10,1-Zoll-Kameramonitor mit einem Voll-Touchscreen und einer außergewöhnlichen Helligkeit von 2000nit. Er unterstützt 3G-SDI-Signaleingang und -ausgang und bis zu 4K@60Hz HDMI. Er bietet eine Vielzahl von Überwachungs- und Framing-Tools mit einem neuen Menü-Layout, verschiedene numerische Parameter sind auf einen Blick ersichtlich und machen die Bedienung einfach. Auf der Rückseite der LUT11S-Kamera befindet sich ein externes F970-Installations- und Stromversorgungs-Kit, das die Installation von z. B. drahtloser Übertragung, LED-Leuchten usw. ermöglicht. Es kombiniert den Monitor mit der drahtlosen Übertragung, um unnötige Kabel loszuwerden, was ideal für die Überwachung des Regisseurs ist, 1st AC für Focus Pull in der Filmcrew. Dank der doppelten Batterieplatte können Sie zwei F970-Batterien gleichzeitig einsetzen, um auch in Außenbereichen eine lange Stromversorgung zu gewährleisten. Ideal für Außendienstmitarbeiter, die filmen, überwachen und nachbearbeiten.

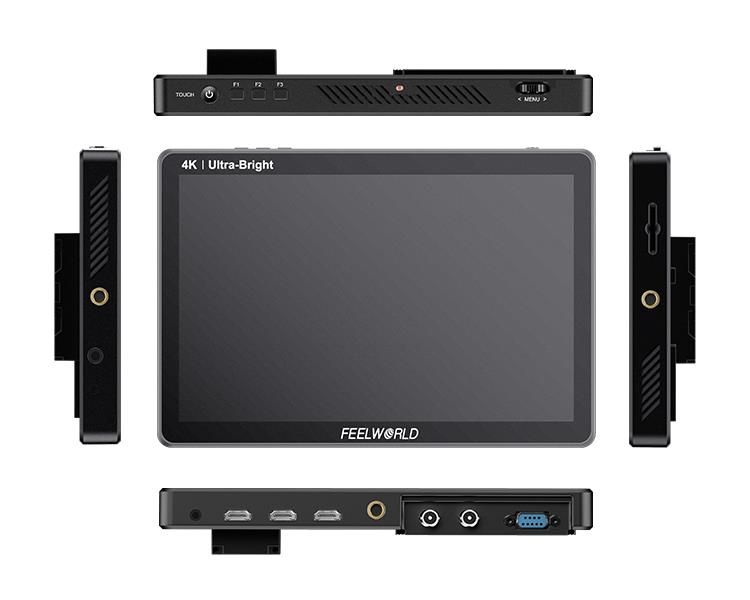

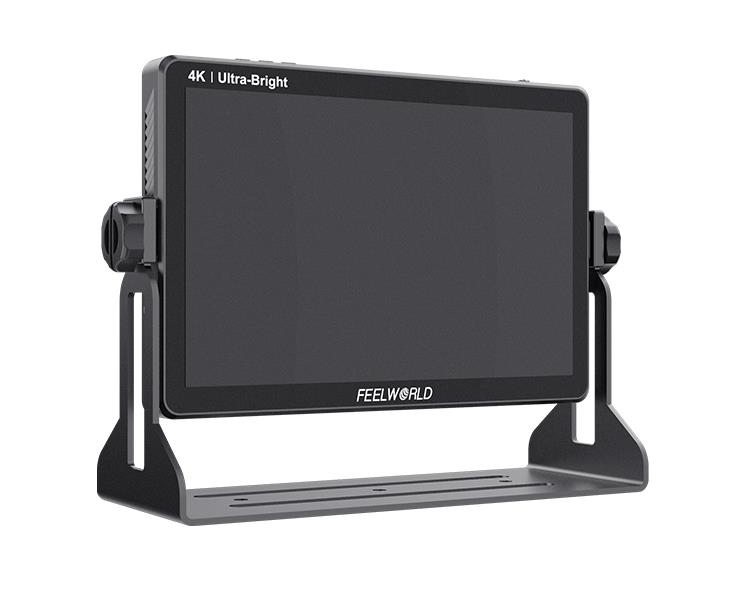

* 10,1-Zoll-IPS-Bildschirm mit Full-HD-Auflösung (1920x1200)

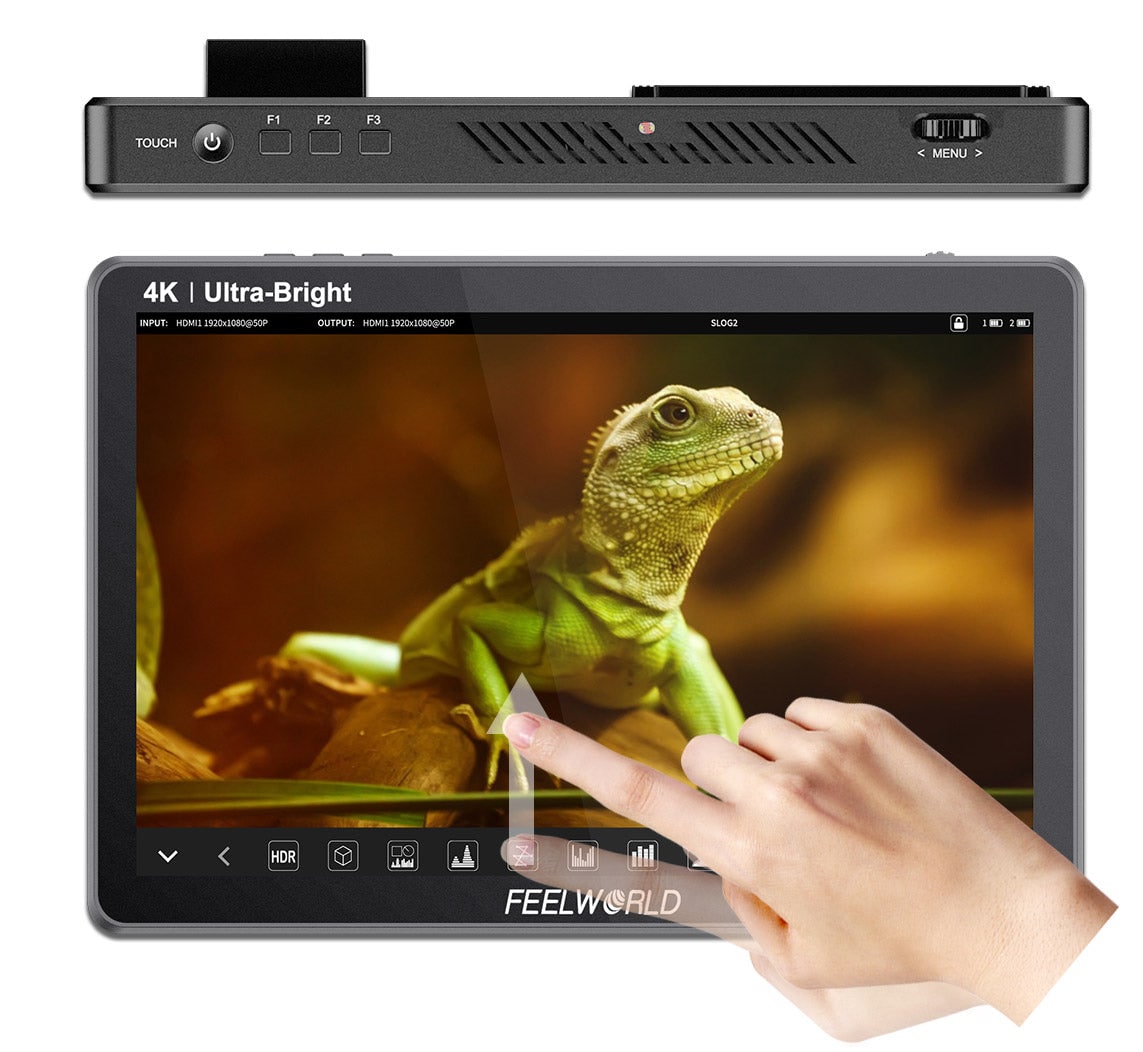

* Touchscreen-Menüsteuerung, verbessert die Aufnahmeeffizienz
* Ultrahelle 2000nit, gut sichtbar im Sonnenlicht
* Automatische Dimmung durch Lichtsensor
* Unterstützt 3D LUT Log nach REC.709 und Aufzeichnung von benutzerdefinierten 3D LUTs (bis zu 50)
* HDR-Tracking-Unterstützung, was Sie sehen, ist was Sie bekommen

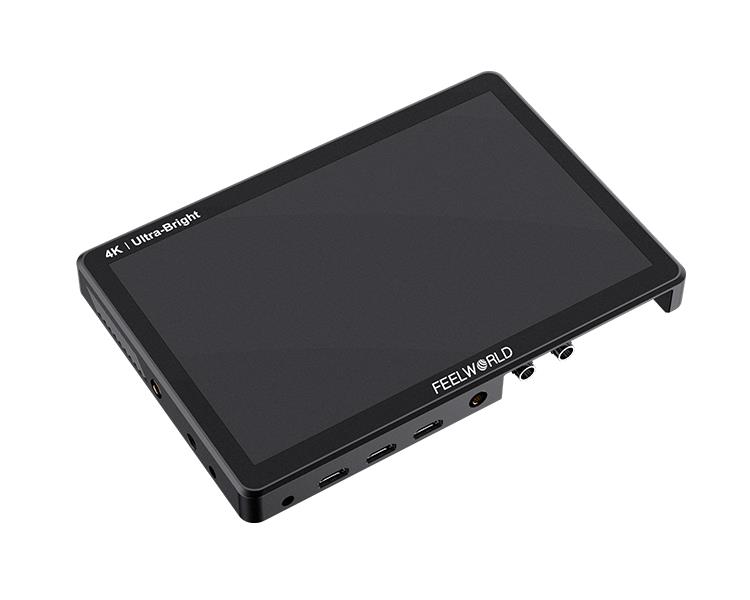

* Zwei HDMI-Eingänge unterstützen Auflösungen bis zu 4K@60Hz

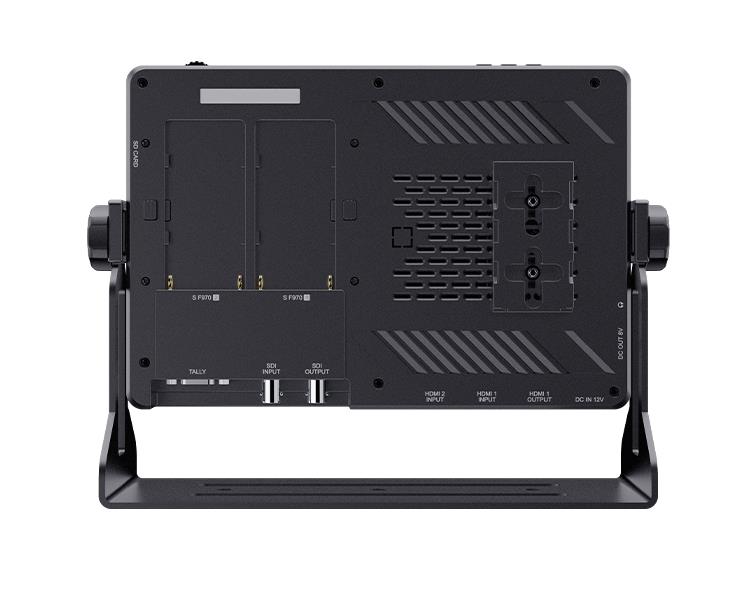

* Sony F970 externes Installations- und Stromversorgungs-Kit kann verwendet werden, um externe Geräte zu installieren und mit Strom zu versorgen, einfache Installation und Entfernung, vereinfachen die Fotografie-Ausrüstung
* Mit Waveform, Vectorscope, RGB-Histogramm, Focus Assist, Monochrom, usw., hilft es Ihnen, die Belichtung und den Fokus jedes Bildes genau einzustellen.
* Eingebaute Tally-Anzeigen (rot, grün, gelb)
* Stereo-Kopfhörerausgang
* DC-8V-Ausgang für die Stromversorgung einer DSLR- oder spiegellosen Kamera
LUT-ImportBietet Funktionen für S-log2/3, V-log, Log-C, etc. zur Konvertierung des Log-Modus in REC709 für alle gängigen Kameras. Die LUT-Ladefunktion macht die Farbkalibrierung vor der Aufnahme einfacher und übersichtlicher, optimiert den Arbeitsablauf und erhöht die Arbeitseffizienz. Eine Benutzer-3D-LUT oder eine 3D-Kalibrierungs-LUT kann über eine SD-Karte auf den Monitor geladen werden.
Videoanalyse-Assistent, Muster, Wellenform/Vektorbereich/Histogramm, WellenformDiese grundlegende Funktion hilft bei der Kalibrierung von professionellen Videokameras. Sie zeigt die Gesamthelligkeit des Bildes an, was Videoprofis bei der Belichtungskorrektur hilft. Die Wellenformfunktion prüft auch die Gleichmäßigkeit der Beleuchtung bei der Beleuchtung des Chromakeys oder des Hintergrunds.
Vectorscope zeigt an, wie gesättigt das Bild ist und wo sich die Pixel des Bildes im Farbspektrum befinden. Das Vektorskop kann auch in verschiedenen Größen und Positionen angezeigt werden, so dass der Benutzer die Farbskala in Echtzeit überwachen kann.
Helligkeitshistogramm
Das Helligkeitshistogramm ist ein quantitatives Hilfsmittel zur Überprüfung der Helligkeit eines Bildes. Die Funktion zeigt die Verteilung der Helligkeit in einem Bild als Diagramm der Helligkeit entlang der horizontalen Achse (links: dunkel, rechts: hell) und als Stapel der Anzahl der Pixel auf jeder Helligkeitsstufe entlang der vertikalen Achse.
RGB-HistogrammEin RGB-Histogramm ist eine grafische Darstellung der Verteilung von Farbtönen, die Histogramme der roten, grünen und blauen Kanäle zeigt. Geeignet für die Überwachung von HD-SDI- und HDMI-Signalen.
Modus für den gesamten Bereich

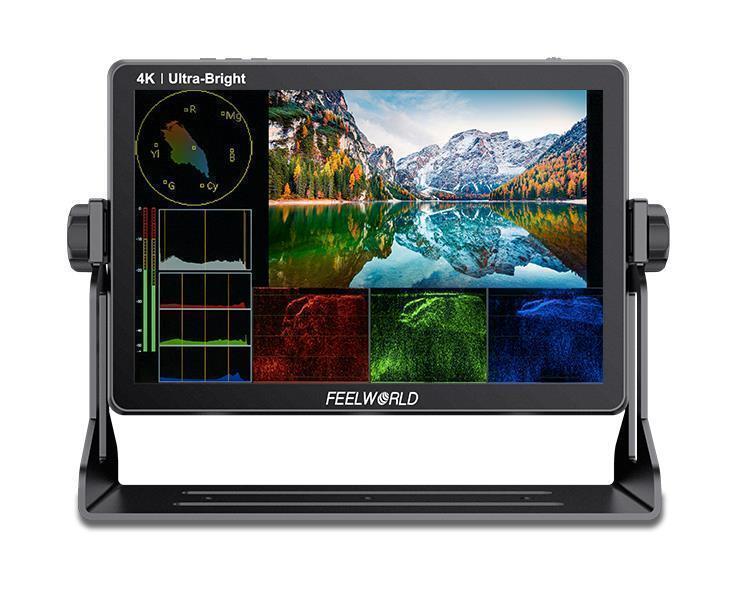

In diesem Modus wird das Videobild auf etwa die Größe eines 10,1"-Displays verkleinert und es werden Kacheln am Rand des Videos mit der ausgewählten Wellenform, dem Vektorskop, dem Histogramm und eingebettetem Audio angezeigt.
Überwachung der Audiopegelanzeige
Die Audiopegelanzeigen bieten numerische Indikatoren und Headroom-Pegel. Sie können eine genaue Audiopegelanzeige erzeugen, um Überwachungsfehler zu vermeiden. Bei SDI-Audio unterstützt es die Anzeige von eingebetteten 4-Kanal-Audioanzeigen. Im Falle von HDMI-Audio werden nur 2-Kanal-Audioanzeigen unterstützt.
Peaking Focus AssistDer Peaking-Filter hilft dem Kameramann, ein möglichst scharfes Bild zu erhalten. Wenn er aktiviert ist, zeigt der interne Prozessor eine farbige Markierung auf dem Bildschirm an, wo scharfe Kanten erscheinen. Die Farbe des Peaking-Filters kann zwischen gelb, rot, grün, blau und weiß umgeschaltet werden, je nach den verschiedenen Farbtönen des Motivs. Die Schärfeebene kann zwischen 1 und 10 Stufen eingestellt werden.
FalschfarbenDer Falschfarbenfilter wird als Hilfsmittel bei der Einstellung der Kamerabelichtung verwendet. Wenn die Kamerablende eingestellt wird, werden Elemente des Bildes auf der Grundlage der Helligkeits- oder Leuchtkraftwerte eingefärbt. Auf diese Weise kann die korrekte Belichtung ohne den Einsatz teurer und komplizierter externer Prüfgeräte erreicht werden.

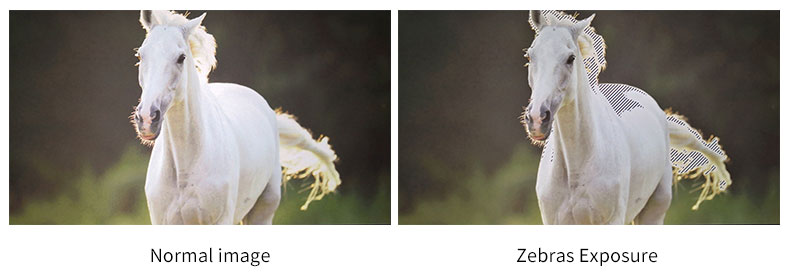

Belichtung (Zebras)
Die Belichtung wird als Hilfsmittel zur Einstellung der Belichtung im Zebramuster-Modus verwendet. Sie wird als überbelichtet angesehen und zeigt bewegliche Warnlinien im überbelichteten Bereich an. Es gibt einen Zebrawert im Bereich von 1-100%, der eingestellt werden kann.
KontrollfeldDas Kontrollfeld ist eine Hilfsfunktion zur Anpassung der Farbeinstellungen der Kamera. Im Kontrollfeldmodus können Sie rote, grüne, blaue oder graue Pixel verwenden, um ein Bild zu erstellen, da Farbton und Sättigung in dieser Umgebung schneller und genauer angepasst werden können.
Vergrößerung (Zoom 100%～500%)Vergrößerung des Bildes ist HD-Signal in jedem Teil, Verstärkung für Qualität Zoom. Das Touchpanel hilft Ihnen, schnell zu vergrößern, zu verkleinern und das Bild nach dem Zoomen zu schwenken.
Anamorphotischer ModusEingebaut keine Verkleinerung, 1,25x, 1,33x, 1,5x, 1,6x, 1,8x, 2,0x mag Option ermöglicht es Ihnen, anamorphotische Objektive oder Adapter zu verwenden, um das Bild ohne Verkleinerung zu betrachten, auch wenn Ihre Kamera keine kamerainterne Verkleinerung erlaubt.
BildumkehrungBildumkehrung bedeutet, dass das Bild horizontal, vertikal und horizontal/vertikal gespiegelt wird. Durch gleichzeitiges Aktivieren der horizontalen und vertikalen Spiegelung kann eine gleichzeitige horizontale/vertikale Spiegelung erreicht werden.
Neun RasterNeun Raster ist die gängigste und grundlegendste Compositing-Methode. Der Bildbereich wird in neun gleiche Raster unterteilt.
Pixel to PixelErmöglicht es dem Filmemacher, das Bild einer Signalquelle ohne 1:1-Skalierung zu prüfen. Diese Funktion ist für die Erfassung optimaler Details unerlässlich.
Center Marker & Safety MarkerSafety Marker für die Sichtkontrolle und Komposition (70%, 80%, 90%, 16:9, 16:10, 4:3, 5:4, 1:1, 1.91:1.1, 4:5, 9:16, 1.85:1, 2.35:1). Sie können die Farbe des Markers zwischen gelb, rot, grün, blau, weiß und schwarz umschalten, je nach den verschiedenen Farbtönen des Objekts.
Ratio-MarkerEs gibt eine Reihe von Ratio-Markern (16:9, 16:10, 4:3, 1.85:1, 2.35:1); die Transparenz des Ratio-Markers hat 4 wählbare Anzeigeeffekte (0%, 25%, 50%, 75%). Sie können die Farbe des Markers zwischen gelb, rot, grün, blau, weiß und schwarz entsprechend den verschiedenen Objekttönen umschalten.
SPEZIFIKATIONEN
Anzeige
| Modell |
LUT11S |
| Größe des Bildschirms |
10.1" IPS |
| Auflösung |
1920x1200 Pixel |
| Pixelabstand |
0.113(B) x 0,113(H) (mm) |
| Bildseitenverhältnis |
16:10 |
| Helligkeit |
2000 cd/m² |
| Kontrastverhältnis |
800:1 |
| Hintergrundbeleuchtung |
LED |
| Betrachtungswinkel |
85°/85°(L/R) 85°/85°(U/D) |
Eingang
| 2 X HDMI |
HDMI |
| 1 X SDI |
3G-SDI |
| 1 X Tally |
9-poliger Anschluss |
Ausgang
| 1 X HDMI |
HDMI |
| 1 X SDI |
3G-SDI |
| 1 X DC |
Composite-Ausgang (5,5 mm extern, 2,1 mm intern) für die Stromversorgung von Kameras über einen kameraspezifischen Adapter. |
Ton
| Ton |
3.5 mm Stereo-Kopfhörer |
Unterstützung des SDI-Eingangsformats
| 720p (60/59.94/50/30/29.97/25/24/23.98) |
| 1080i(60/59.94/50) |
| 1080p (60/59.94/50/30/29.97/25/24/23.98) |
| 2048x1080i (60/59.94/50) |
| 2048x1080p (60/59.94/50/30/29.97/25/24/23.98) |
Unterstützung von SDI-Ausgangsformaten
| 720p (60/59.94/50/30/29.97/25/24/23.98) |
| 1080i(60/59.94/50) |
| 1080p (60/59.94/50/30/29.97/25/24/23.98) |
Unterstützung von HDMI-Eingangs-/Ausgangsformaten
| 480i/576i/480p/576p |
| 1080i (60/59.94/50) |
| 720p (60/59.94/50/30/29.97/25/24/23.98) |
| 1080p (60/59.94/50/30/29.97/25/24/23.98) |
| 3840x2160p (60/50/30/29.97/25/24/23.98) |
| 4096×2160p (60/50/30/29.97/25/24/23.98) |
Allgemein
| Eingangsspannung |
DC7～24V |
| Leistungsaufnahme |
≤28W |
| Betriebstemperatur |
-10 °C~50 °C |
| Temperatur bei Lagerung |
-20°C~60°C |
| Montageart |
1/4"-20 Gewinde (links, rechts, unten) |
| Größe der Einheit |
242Lx156Hx23D(mm) |
| Gewicht der Einheit |
810g |
| Farbe Größe der Box |
265L*110W*212H(mm) |
Hinweis: Sie müssen den Netzschalter drücken, wenn Sie den Monitor ausschalten, und Sie können das Netzkabel nicht direkt herausziehen.
Erweiterte Funktionen
| * Unterstützt 3D LUT Log nach Rec.709, Benutzeraufzeichnung 3D LUT |
| * Touch-Menü-Unterstützung |
| * Parade (RGB, YUV, Y) |
| * Alle Wellen |
| * Vektor |
| * RGB-Histogramm |
| * Helligkeits-Histogramm |
| * Eingebetteter Ton |
| * Peaking Focus (rot, grün, blau, weiß, gelb, fünf Farben optional; einstellbare Peaking-Stufe 1~10) |
| * Falsche Farben |
| * Zebra-Belichtung (einstellbar auf 1%~100%) |
| * Kontrollfeld (rot, grün, blau, grau) |
| * Scanmodus (Unterscannen, Überscannen) |
| * Anamorphotischer Modus (1,25x, 1,33x, 1,5x, 1,6x, 1,8x, 2,0x, 2,0x mag) |
| * Bildumkehrung (H, V, H/V) |
| * Bildstopp |
| * Mittenmarkierung |
| * Sicherheitsmarkierung (70%, 80%, 90%, 16:9, 16:10, 4:3, 5:4, 1:1, 1,91:1.1, 4:5, 9:16, 1,85:1, 2,35:1) |
| * Verhältnismarkierung (16:9, 16:10, 4:3, 1,85:1, 2,35:1) |
| * Markierungsfarbe (rot, grün, blau, weiß, schwarz, gelb) |
| * Einstellung der Farbtemperatur (5600K, 6500K, 9300K, benutzerdefiniert) |
| * Neun Raster |
| * Zoom (100%~500%) |
| * Seitenverhältnis (Aspect Ratio) |
| * Pixel zu Pixel |
