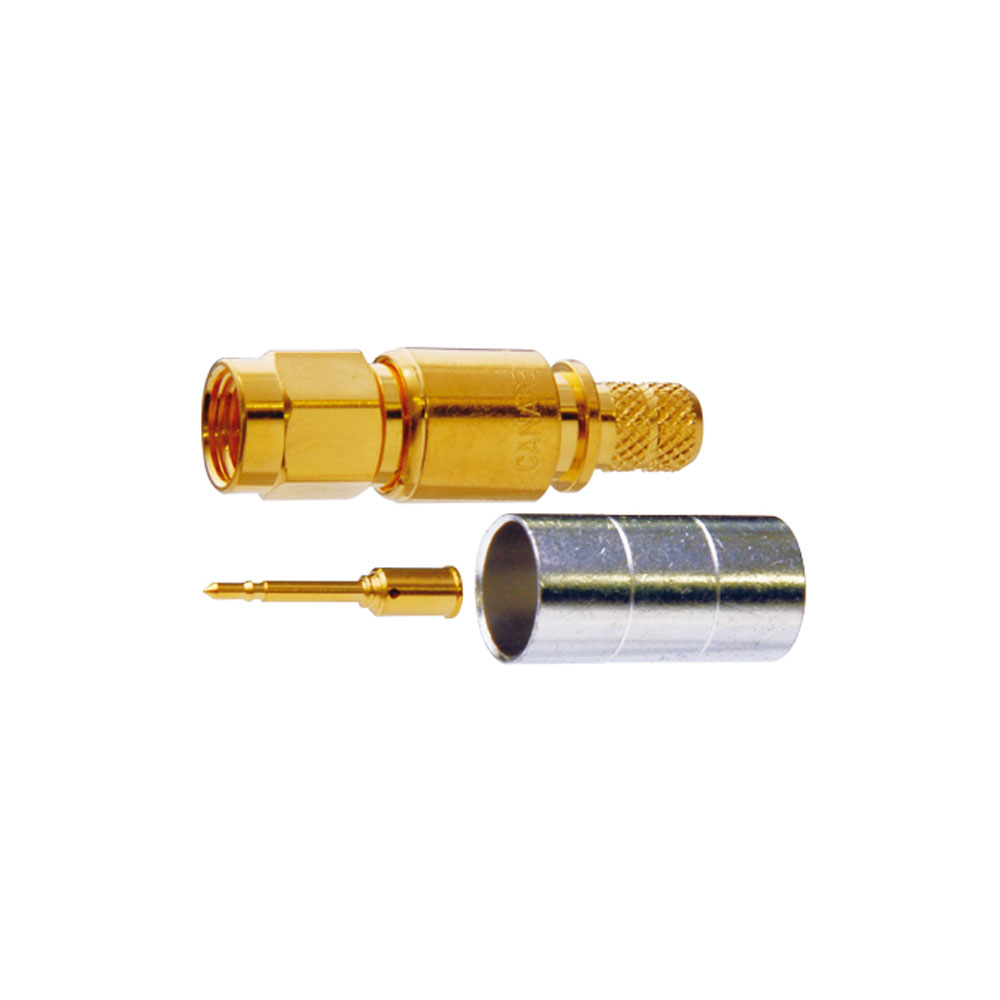

Canare SMAP-C31A

SMA 50Ohm Crimpverbinder für Telekommunikationsgeräte und Messinstrumente.

Hauptmerkmale und Vorteile

• VSWR von 1,1 oder weniger bis zu 2 GHz, 1,2 oder weniger bis zu 4 GHz.
• Canare-Crimp-Design gewährleistet schnelle und zuverlässige Installation

Spannungs-Stehwellen-Verhältnis (VSWR) und Rückflussdämpfung
Der Abschluss des empfangenden Endes eines Koaxialkabels begrenzter Länge mit einem Widerstandswert, der nicht seinem Wellenwiderstand entspricht, erzeugt eine reflektierte Welle, die über das Kabel zum sendenden Ende zurückkehrt. Das Ergebnis ist eine Interferenz zwischen der sich ausbreitenden Welle und der zurückkehrenden Welle, was zu einer stehenden Welle führt, die Spannungsschwankungen verursacht. Das Ausmaß, in dem der Abschlusswiderstand mit dem Wellenwiderstand übereinstimmt, wird mit dem in Abb. 1 dargestellten VSWR (voltage standing wave ratio) angegeben. Hand in Hand mit dem VSWR-Verhältnis geht der Rückflussdämpfungsfaktor, der die Größe des reflektierten Wellenstroms im Verhältnis zum Wanderwellenstrom misst. (Siehe Abb. 2)

Abb. 1 Spannungsverteilung über Koaxialkabel

Abb. 2 Umrechnungstabelle VSWR zu Rückflussdämpfung
