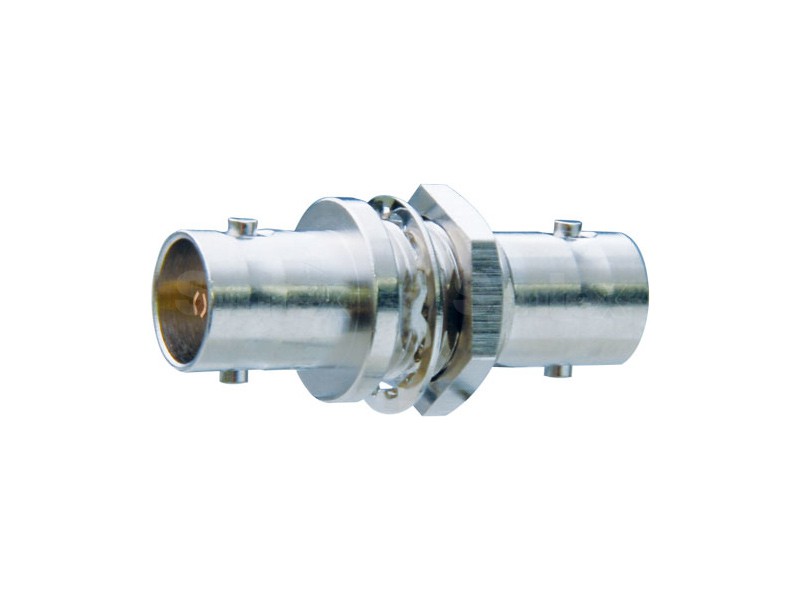

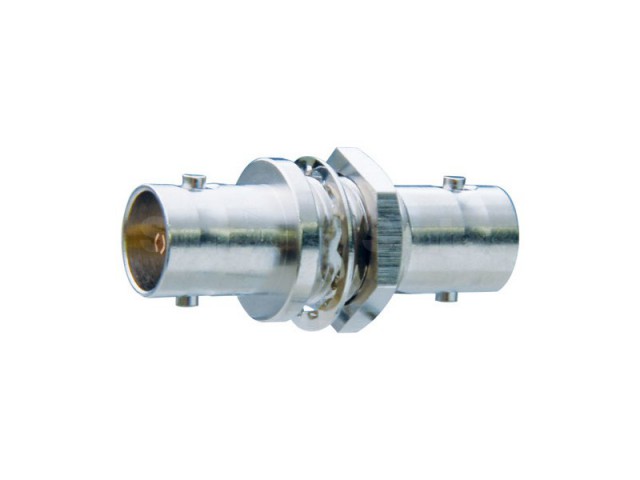

Canare BCJ-JR Panel mount connector

Canare BCJ-JR ist ein doppelseitiger 75-Ohm-BNC-Steckverbinder des Typs BNC(F-samica) / BNC(F-samica) für die Schalttafelmontage.

Canare BCJ-JR

ist ein 75-Ohm-BNC-Einbaustecker des Typs BNC(F-samica) / BNC(F-samica), der für die Montage in Patchpanels konzipiert ist.

Verwendung:

• Konform mit SMPTE 259M & 292M Spezifikation
• HDTV
• HD/SD-SDI-Video
• PAL- und NTSC-Analogvideo
• Satellitenanwendungen
• TelCom
• Prüfgeräte

Merkmale:

• BNC (F-samica) / BNC (F-samica) Plattenmontage
• Vollständig von der Schalttafel isoliert
• Eingebaute Montage
• Hohe Leistung 1,1 oder weniger VSWR (Voltage standing Wave Ratio) bis zu 2GHz

Spezifikation:

• Isolationswiderstand bei 500V DC in Ω: >1000M
• Nennspannung für 1 Minute: 1500V AC (rms)
• Widerstand des zentralen Kontakts: <6m ohm
• Widerstand des äußeren Kontakts: <3m ohm
• Impedanz in Ω : 75
• Steckergehäuse - Material/Oberfläche : Messing / Nickel
• Zentraler Kontakt - Material/Oberfläche : Beryllium-Kupfer / Gold
• Flansch - Material/Oberfläche: Druckguss AL / Nickel
• Dielektrikum - Werkstoff: PTFE Polytetrafluorethylen
