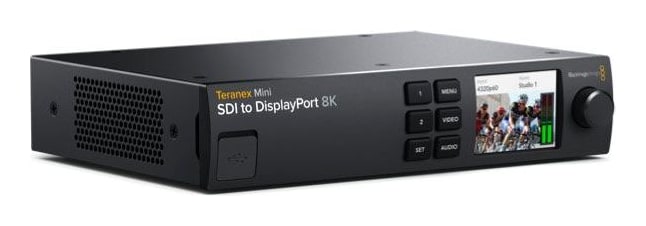

Blackmagic Design Teranex Mini SDI to DisplayPort 8K HDR

Teranex Mini SDI to DisplayPort 8K HDR ist eine fortschrittliche Lösung für die Überwachung von 8K-Video auf DisplayPort-Geräten einschließlich HDR-Unterstützung, 3D-LUT-Korrektur, Messfunktionen und Monitorkalibrierung. Das Produkt wurde für professionelle Anwender in der Film- und Fernsehproduktion entwickelt und profitiert von der neuen Generation leistungsstarker Monitore wie dem Apple Pro Display XDR.

Teranex Mini SDI to DisplayPort 8K HDR ist eine fortschrittliche Lösung für die Überwachung von 8K-Video mit Computermonitoren mit DisplayPort-Schnittstelle, wie dem neuen Pro Display XDR-Monitor. Im Gegensatz zu herkömmlichen Konvertern kann dieses Produkt Kalibriersonden von Drittanbietern verwenden und auch die Ausgabe von Signalmessfunktionen wie Wellenform, Histogramm oder Vektorskop anzeigen. Dies ist eine ideale Lösung für Film- und Fernsehstudios, die professionelle und dennoch erschwingliche Lösungen für die Videovorschau benötigen. Als zusätzlicher Bonus ist das elegante Design inkl. LCD-Display für Signalvorschau und einfache Einrichtung.

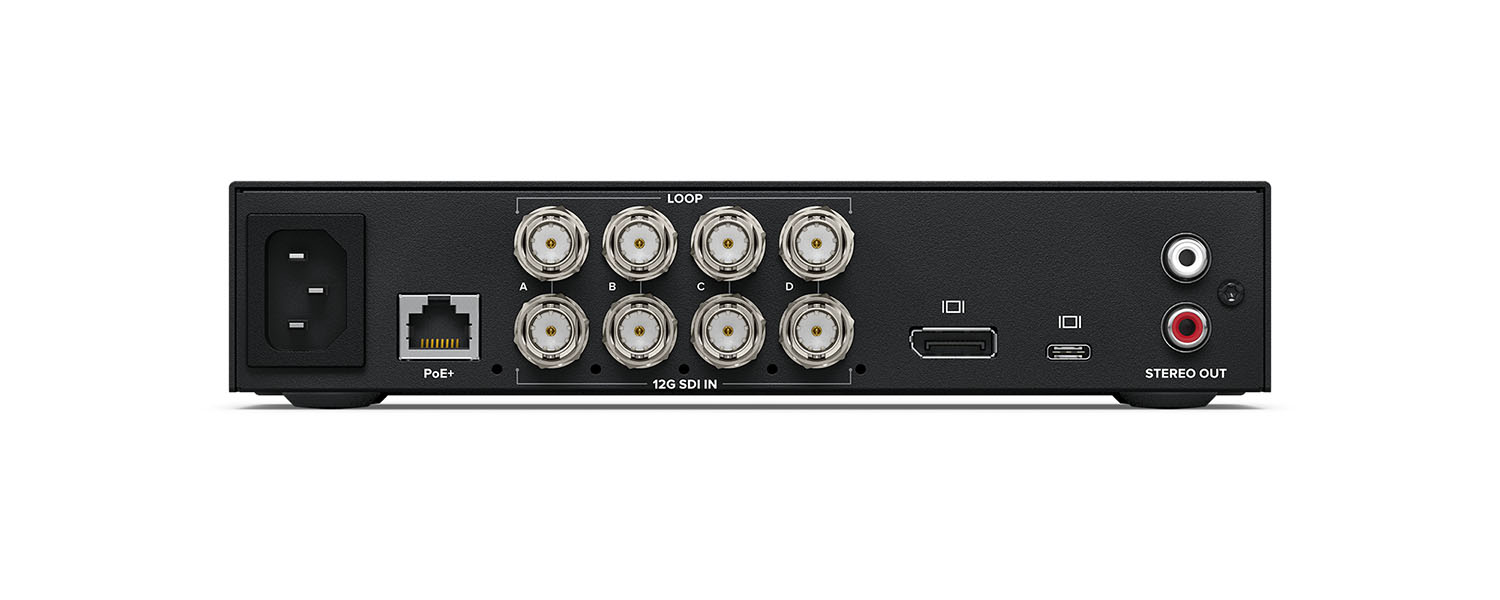

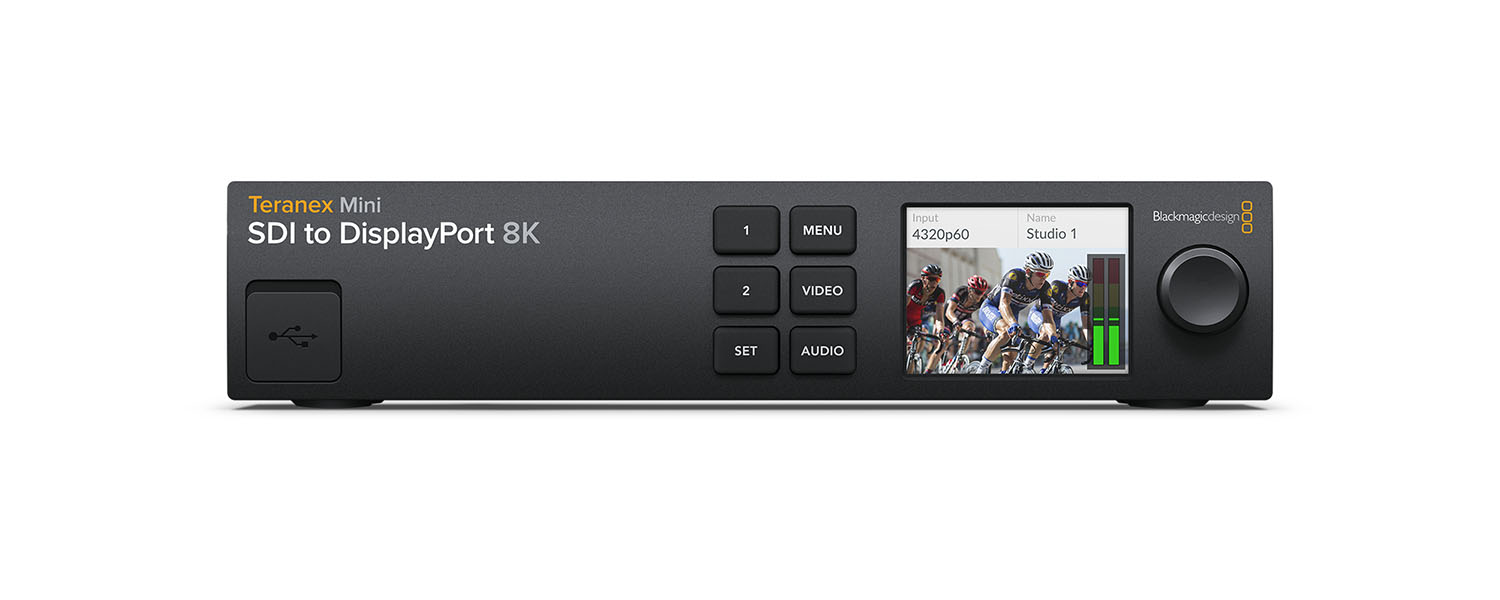

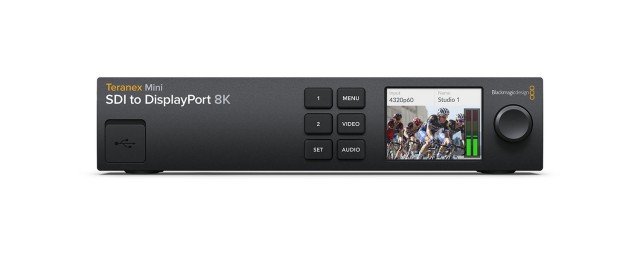

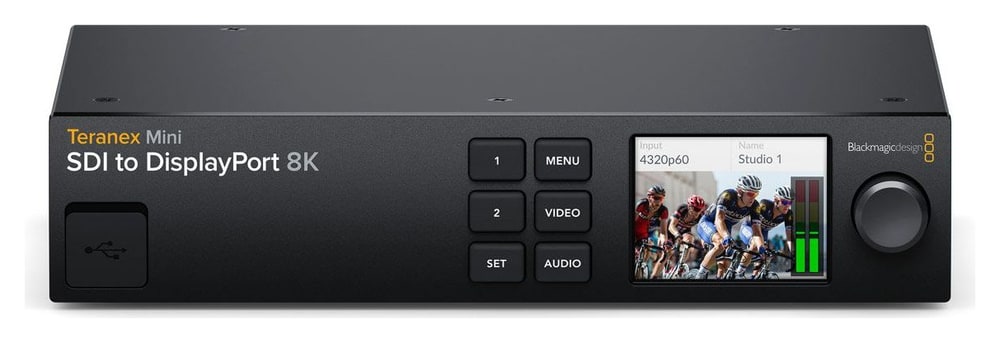

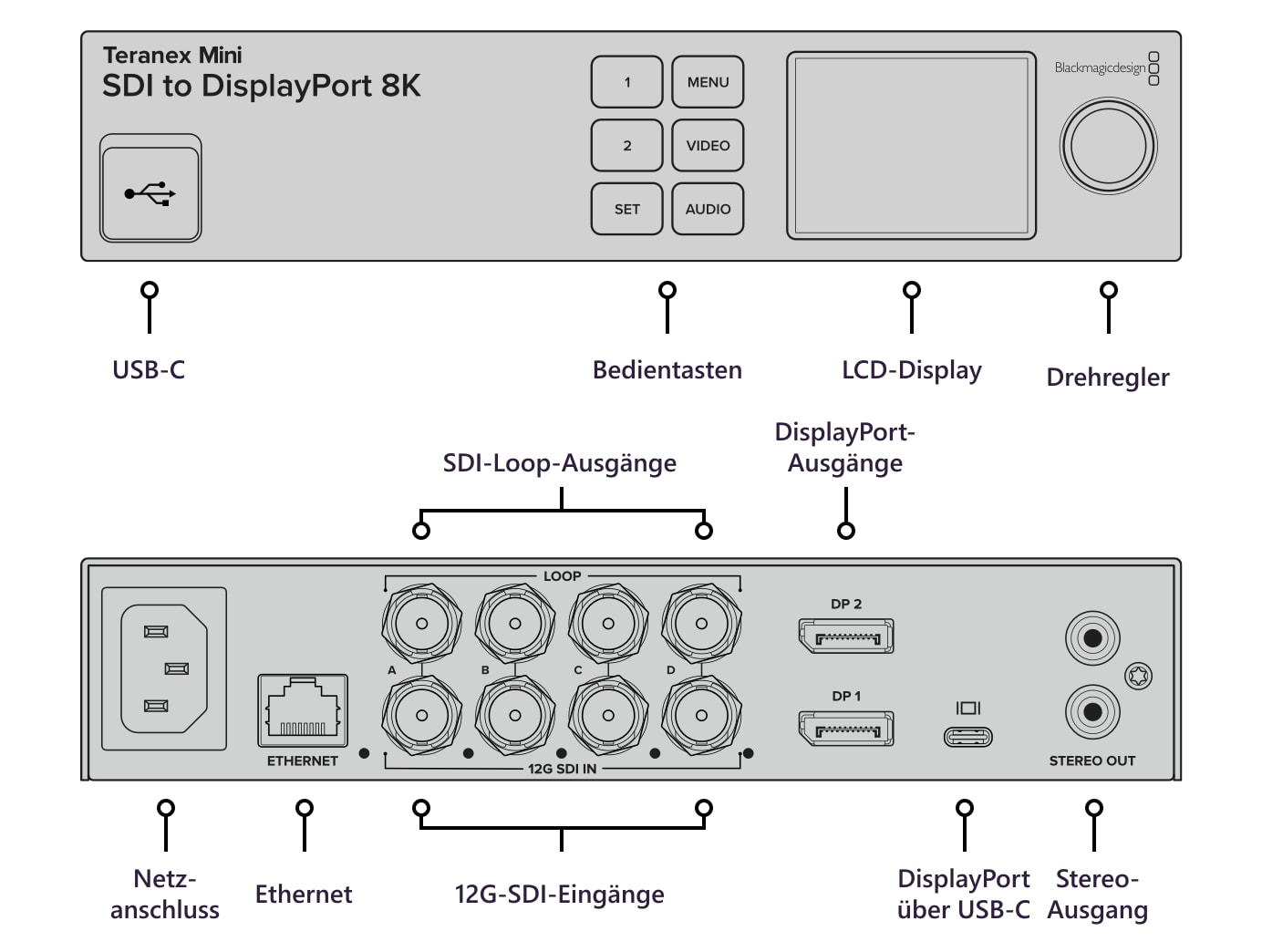

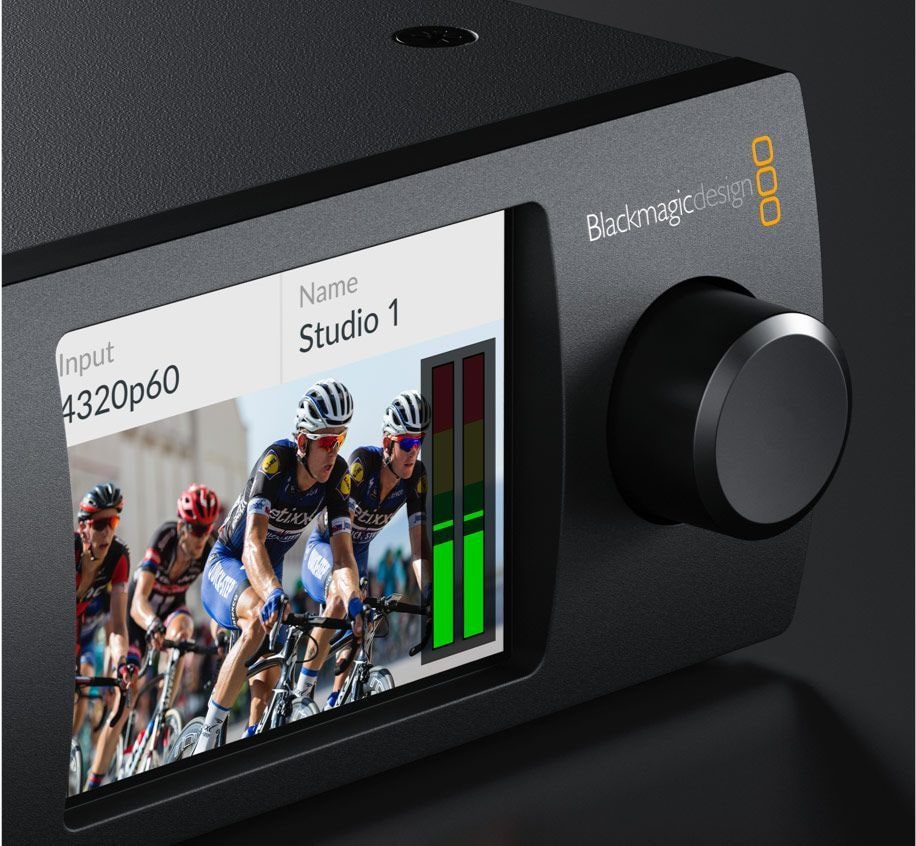

Auf der Frontmaske befinden sich Bedienelemente und ein Farbdisplay zur Anzeige des am Videoeingang anliegenden Signals, Audioanzeigen und eine Videoformatanzeige. Die Rückseite bietet eine Quad Link 12G-SDI-Schnittstelle, die mit den Standards HD, Ultra HD und 8K kompatibel ist. Außerdem gibt es zwei DisplayPort-Anschlüsse: einen Standard- und einen USB-C-Anschluss für neue Monitore wie den Pro Display XDR. Eine integrierte Funktion zur Änderung der Videoauflösung stellt sicher, dass das richtige Videosignal für einen an die DisplayPort-Schnittstelle angeschlossenen Monitor vorhanden ist.

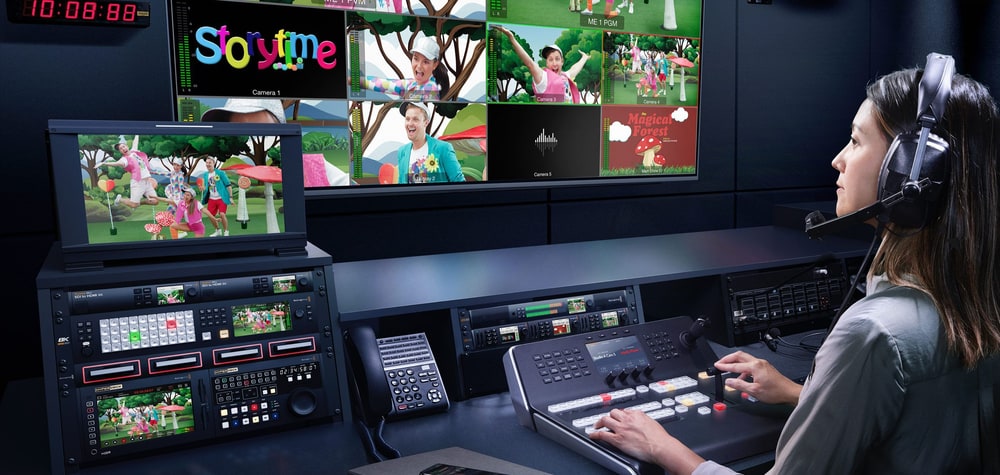

Die Vorschau des HDR-SDI-Signals auf kompatiblen DisplayPort-Monitoren wird durch die Unterstützung der Formate PQ und Hybrid Log Gamma (HLG) gemäß den Standards ST2108-1, ST2084 und ST425 ermöglicht. ST425 definiert zwei neue Bits in der VPID, um die Übertragungscharakteristik von SDR, HLG oder PQ anzugeben. Der Standard ST2108-1 spezifiziert die Methode der Übertragung von statischen oder dynamischen HDR-Metadaten über SDI. Es gibt auch Unterstützung für ST2082-10 für 12G-SDI und ST425 für 3G-SDI-Quellen. Die Farbräume Rec.2020 und Rec.709 sowie 100 % des DCI-P3-Farbraums werden unterstützt.

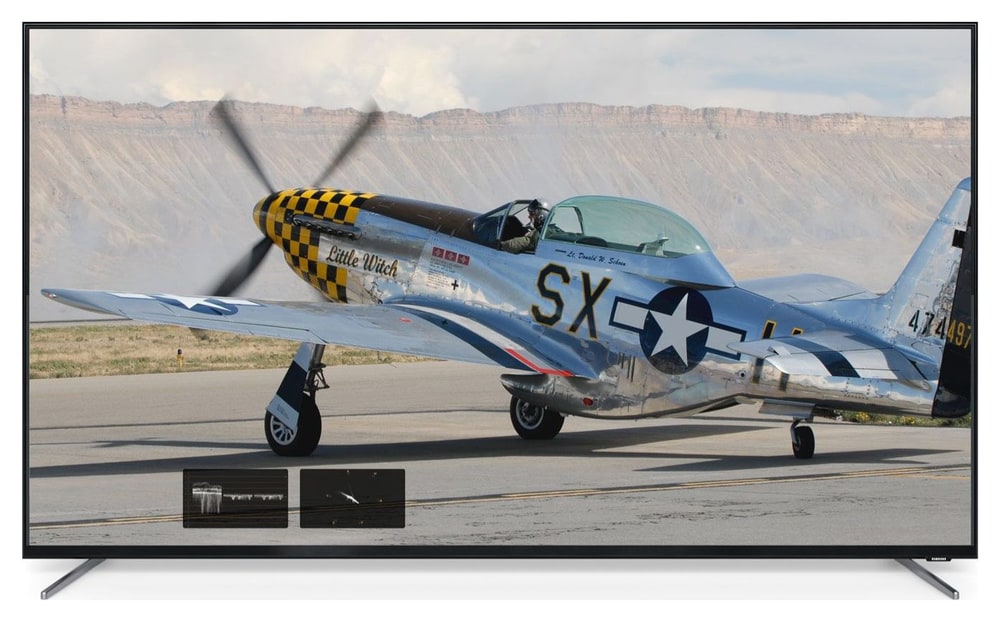

Zwei unabhängige Messwerkzeuge können im Einblendungsmodus angezeigt werden, um die Bildkompatibilität mit Übertragungsstandards zu bewerten. Die Benutzer können ihre Position, Größe und Transparenzstufe ändern und zwischen Wellenform-, Vektorskop- und RGB/YUV-Komponentenanzeigefunktionen wählen, um die Farbkorrektur und die Kompatibilität der Aufzeichnung mit Übertragungsstandards zu überprüfen. Außerdem gibt es eine Histogramm-Anzeige zur Überprüfung der Helligkeitsverteilung und des Einbrennens oder Ausbrennens.

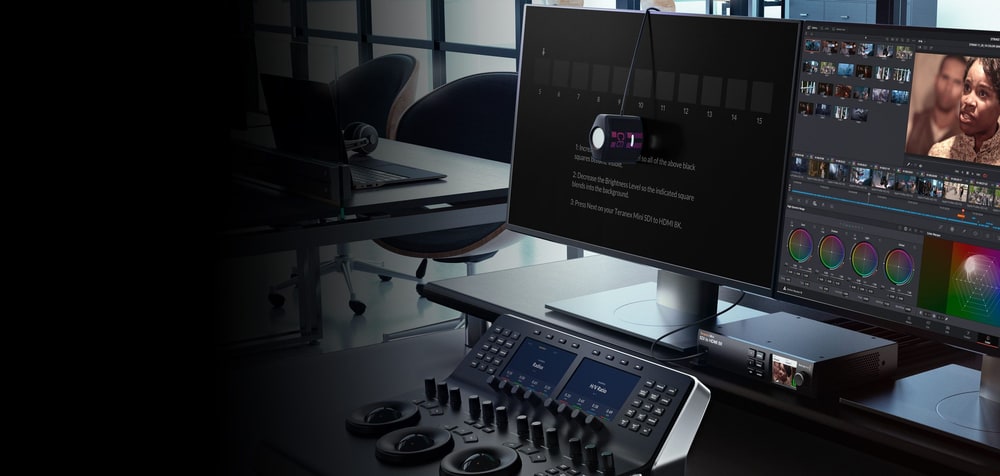

Teranex Mini SDI to DisplayPort 8K HDR bietet 33-Punkt-3D-LUT-Korrekturen, und es ist möglich, angeschlossene Displays mit Kalibrierungssonden von Drittanbietern zu kalibrieren, die an die USB-Schnittstelle angeschlossen werden. Der Konverter analysiert und generiert automatisch 3D-LUT-Daten, um eine inkonsistente Farbdarstellung auf verschiedenen Monitoren zu vermeiden. Zwei unabhängige 3D-LUT-Tabellen können importiert und über das Frontpanel umgeschaltet werden. Zu den unterstützten USB-Kalibriersonden gehören SpectraCal C6, X-Rite i1 Display Pro und Klein K10-A.

Der Pass-Through Quad-Link 12G-SDI-Eingang unterstützt alle gängigen Videostandards einschließlich 50p, 59.94p bis 60p bei 720p Auflösung. Interlaced 1080i HD-Auflösungen umfassen 50i, 59.94i und 60i, wobei alle Bildraten von 23,98 bis 60 fps für die Standards 1080p, 1080PsF und 2160p unterstützt werden. Cinema 2K und 4K DCI Standards werden von 23.98p - 60p Bildraten unterstützt, 8K Modi umfassen 4320p23.98, 24, 25, 29.97, 50 und 59.94. Der Konverter konvertiert außerdem automatisch zwischen 2SI- und Square-Division-Modi und unterstützt sowohl Level-A- als auch Level-B-Modi für 3G-SDI-Schnittstellen sowie YUV- oder RGB-Farbmodelle für SDI.

Dank seiner Gummifüße kann der Konverter auf Werkbänken aufgestellt werden, und mit dem optionalen Teranex Mini Rack Shelf lässt er sich in Instrumentenschränken montieren.
