Blackmagic Design Studio Fiber Converter

Der Blackmagic Camera Fiber Converter und der Blackmagic Studio Fiber Converter wandeln Standardverbindungen für Video, Audio, Strom und Kommunikation in eine einzige hybride elektro-optische Schnittstelle um. So können die Kameras mit einem einzigen Kabel bis zu 2 km von der Oberleitung oder dem Übertragungswagen entfernt betrieben werden!

Die Möglichkeit, einen Kameraarbeitsplatz in größerer Entfernung vom Kopf zu bedienen, ist ein Muss für Live-Produktionen, egal ob es sich um Studioarbeiten oder Außenaufnahmen handelt. SDI ist allgemein verfügbar, aber seine Reichweite ist begrenzt. Und in manchen Fällen ist ohnehin kein Strom verfügbar, z. B. in großen Sporthallen oder größeren Theatersälen. Die Verwendung mehrerer Kabel für Strom, Kommunikation, Signalisierung und Video- oder Audiosignale erfordert oft teure Geräte. Darüber hinaus kann die Verwendung von Signalverstärkern zu einer technisch sehr komplexen und daher weniger zuverlässigen Lösung führen



Reichweite 2 km!
Die Blackmagic Camera Fiber Converter und Blackmagic Studio Fiber Converter Produkte lösen dieses Problem durch die Verwendung einer einzigen hybriden SMPTE Fiber Schnittstelle, die es ermöglicht, Kamerastationen mit einem einzigen Kabel bis zu 2 km vom Overhead entfernt zu betreiben. Die Konverter machen aus URSA Broadcast- oder URSA Mini-Kameras also eine komplette Studiolösung! Einer der Konverter befindet sich an der Kamera, der andere im Studio oder im Übertragungswagen. Dies ist die ideale Lösung für Nachrichtensendungen, Interviewaufnahmen, Serienproduktionen oder Sportübertragungen. Darüber hinaus ist diese Lösung um Größenordnungen günstiger als vergleichbare Angebote der Konkurrenz! Damit wird die professionelle elektro-optische SMPTE-Schnittstelle auch für Webcaster, Schulen usw. zugänglich



SMPTE 311M
Das Hybridkabel, das die Kamerastation mit dem Overhead verbindet, ist mit dem SMPTE 311M-Standard kompatibel und verwendet außerdem standardmäßige, robuste SMPTE 304-Stecker. Das Kabel enthält ein Glasfaserleitungspaar, ein Datenpaar und ein Strompaar sowie einen Mittelleiter zur Erhöhung der Festigkeit. Die Blackmagic Studio Fiber Converter-Einheit bietet eine standardmäßige 200-V-Stromversorgung für den Kamerakonverter, die Kamera und ihr Zubehör. Sowohl die Studio- als auch die Kamerakonverter sind mit einer Elektronik ausgestattet, die die Stromversorgung kontinuierlich überwacht und im Falle eines Ausfalls sofort abschaltet. Die hohe Versorgungsspannung wird erst dann zugeschaltet, wenn alle Sicherheitsprüfungen erfolgreich abgeschlossen sind. Der Blackmagic Studio Fiber Converter und der Blackmagic Camera Fiber Converter sind daher vollständig konform mit den SMPTE-Standards und bieten maximale Betriebssicherheit



Konverter
Der Kamerakonverter liefert dann normalen 12-V-Strom für die Kamera und ihr Zubehör. Er wird an der Rückseite von URSA Mini und URSA Broadcast Kameras angeschlossen und konvertiert Video- und Audioschnittstellen, Fernsteuerungsbefehle, Kommunikations- und Signalleitungen sowie die Stromversorgung in eine standardmäßige hybride SMPTE-Verkabelung. Und da Studiokameras fast ausschließlich von der hinteren Kameraposition aus gesteuert werden, bietet der Konverter auch Standard-Studiokamerafunktionen. Vorschaulinien von oben, Gegensprechanlage (zwei unabhängige Sets), Aufnahmeauslösung, Blende und Fokus können alle gesteuert werden. An der Oberseite des Konverters befindet sich außerdem eine V-Lock-Schnittstelle für weiteres Zubehör wie den professionellen Blackmagic Studio Viewfinder Monitor

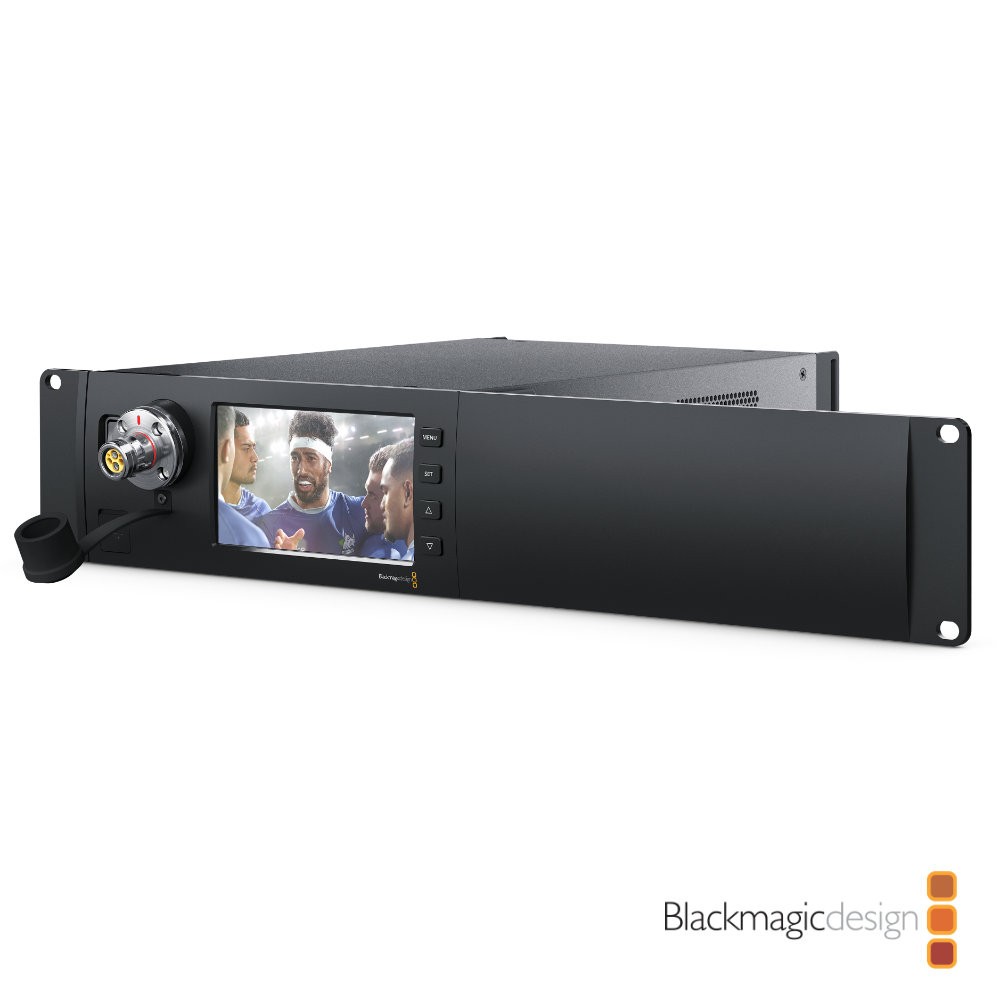

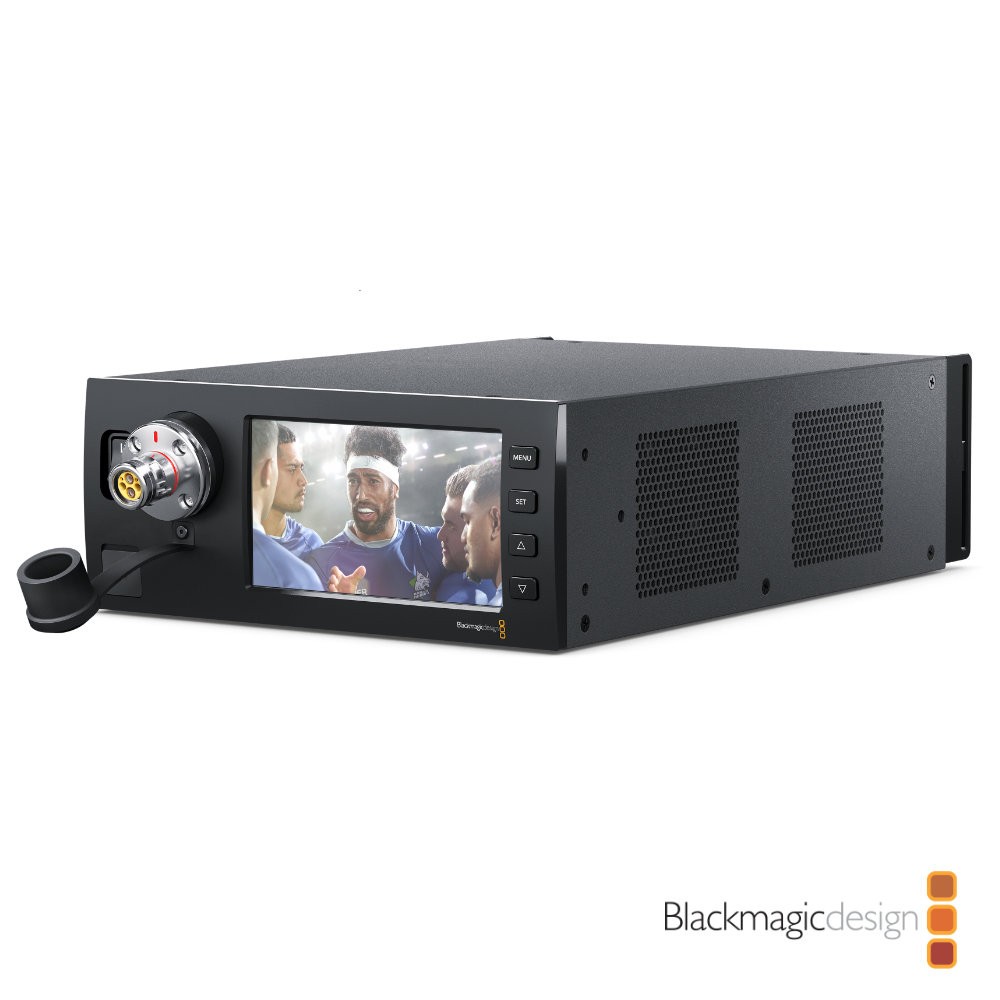

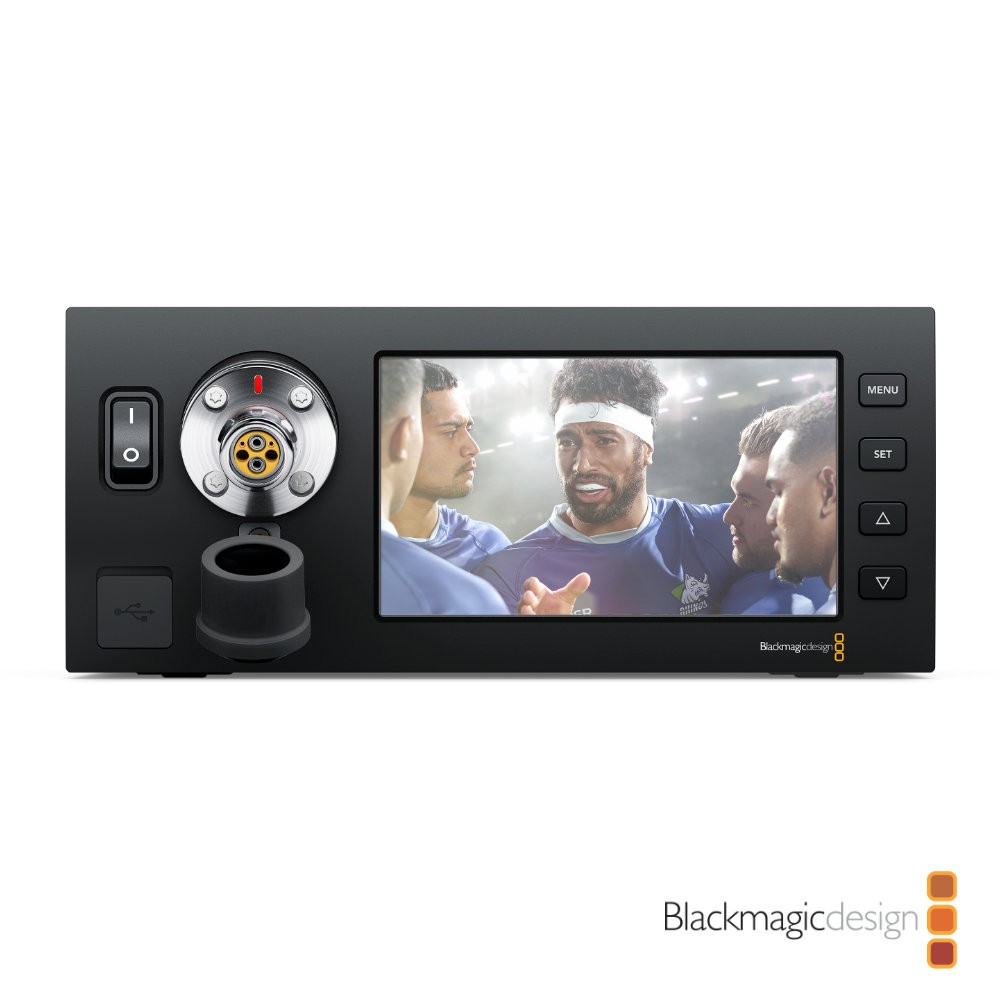

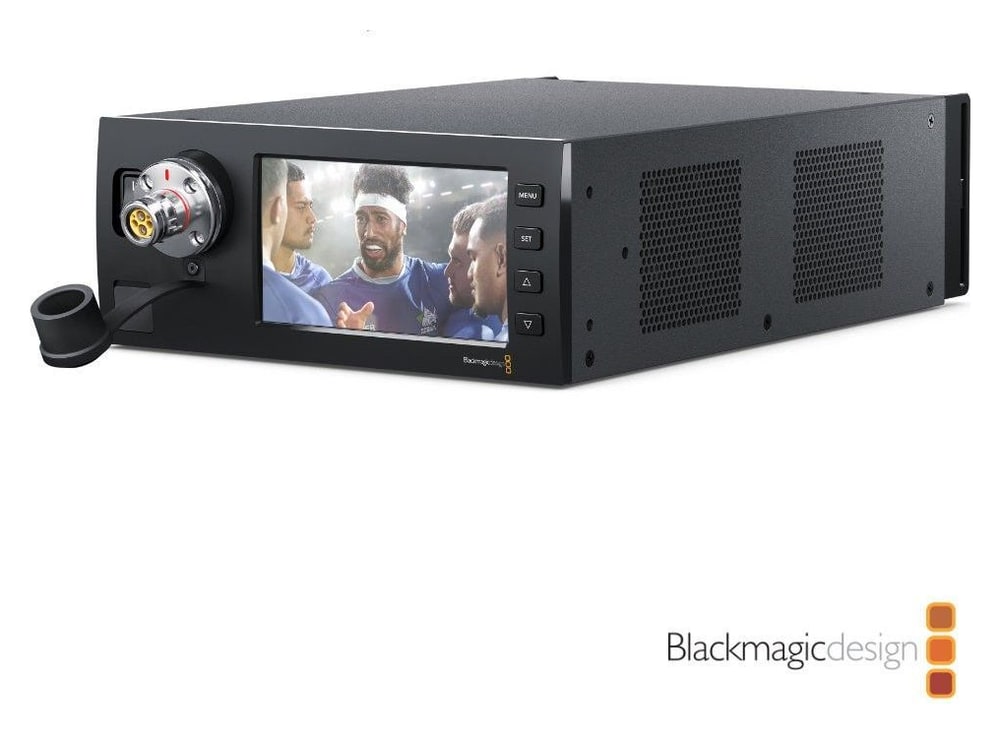

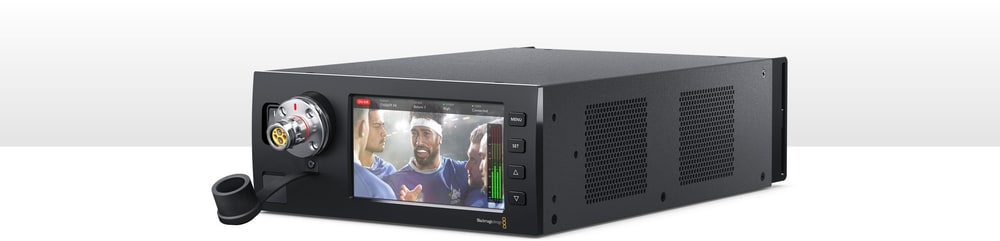

Der Blackmagic Studio Fiber Converter ist für den Einbau in Studio- oder Übertragungswagen konzipiert und wird verwendet, um SMPTE Fiber-Schnittstellen in Standardtypen umzuwandeln, die dann an Kamerabedienpulte, Regisseure, Mischpulte usw. angeschlossen werden können. Beide Konverter verfügen über Standard-Bedienelemente, die erfahrene Kameraleute schätzen werden



Standardschnittstellen

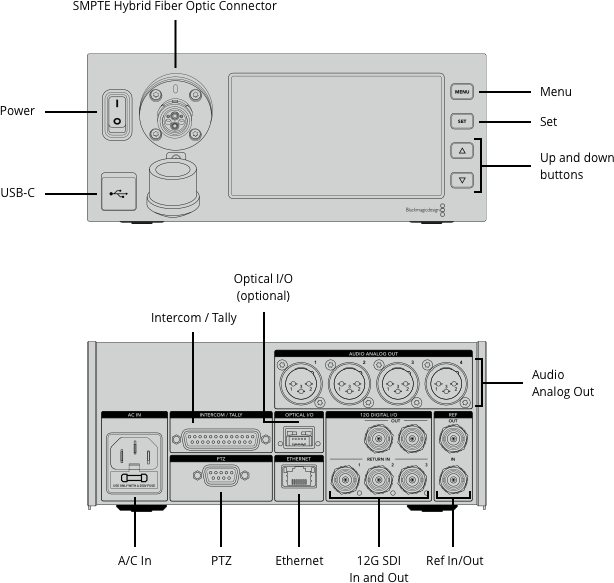

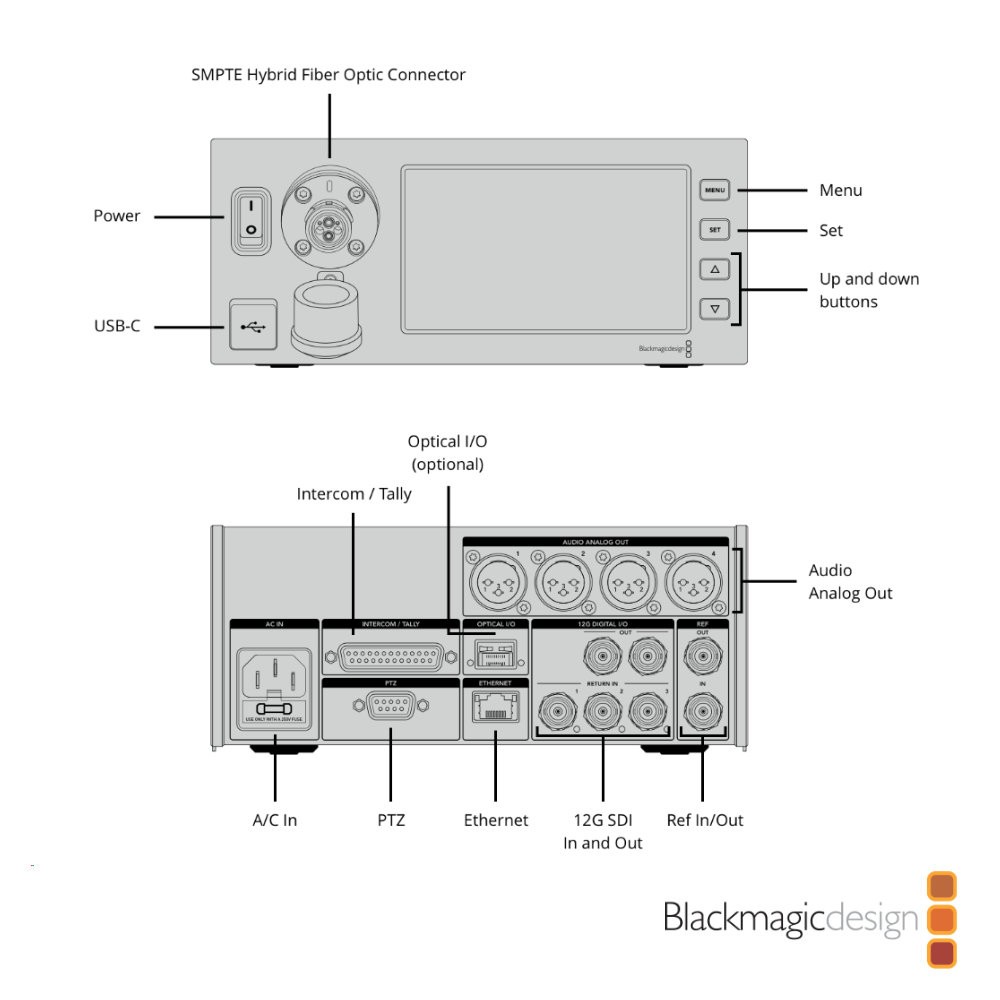

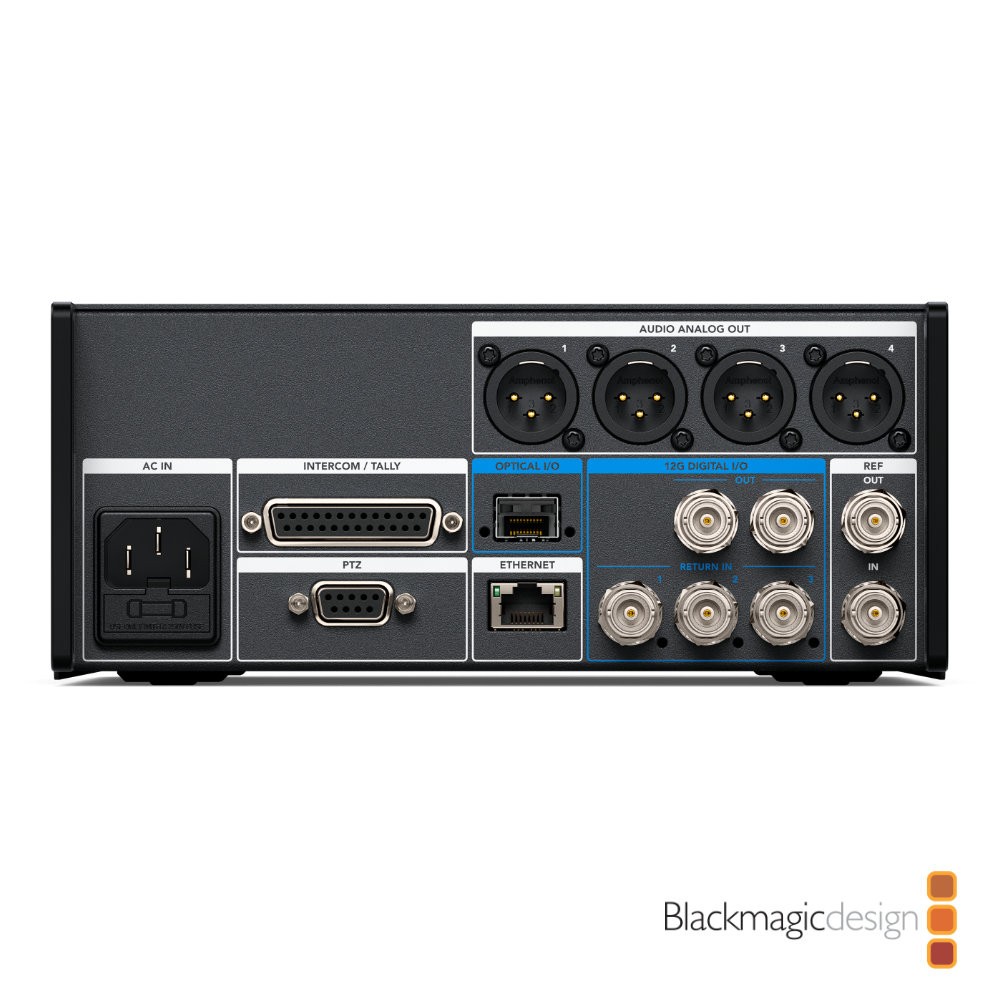

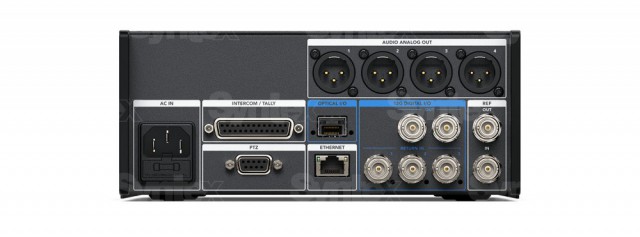

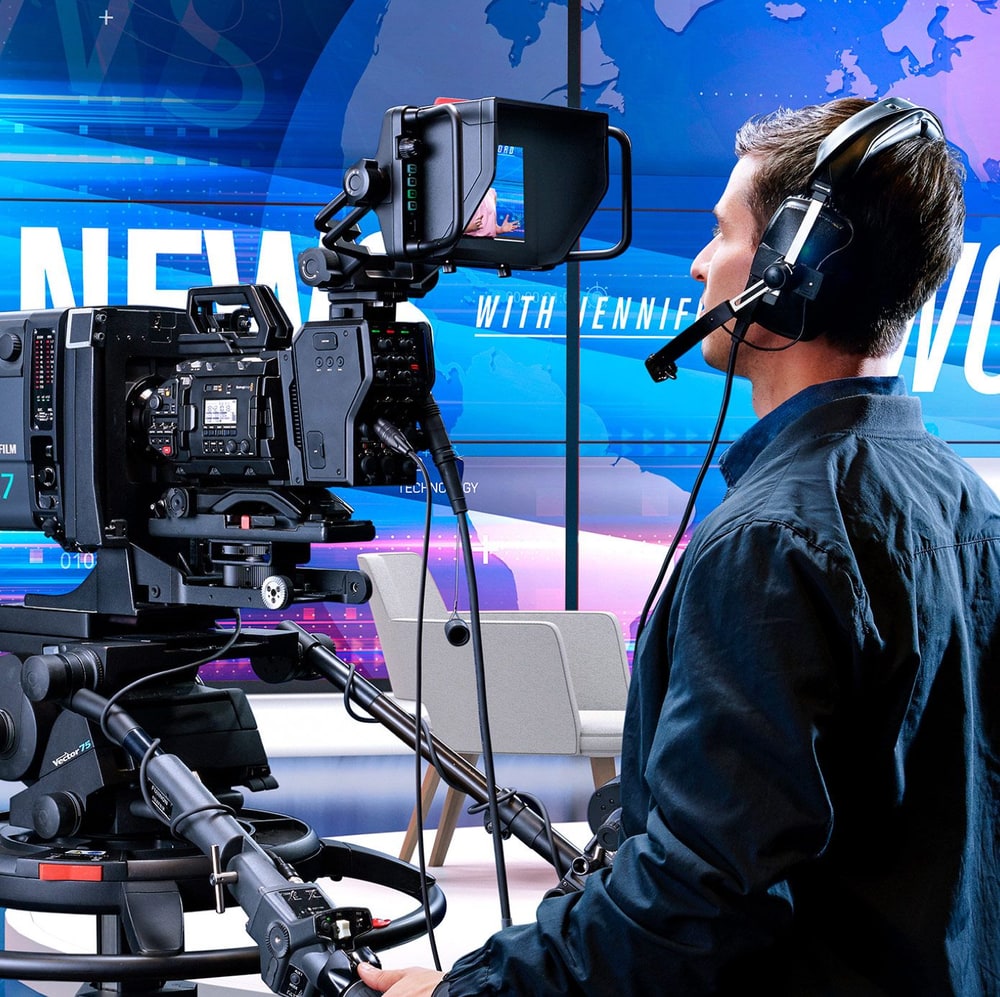

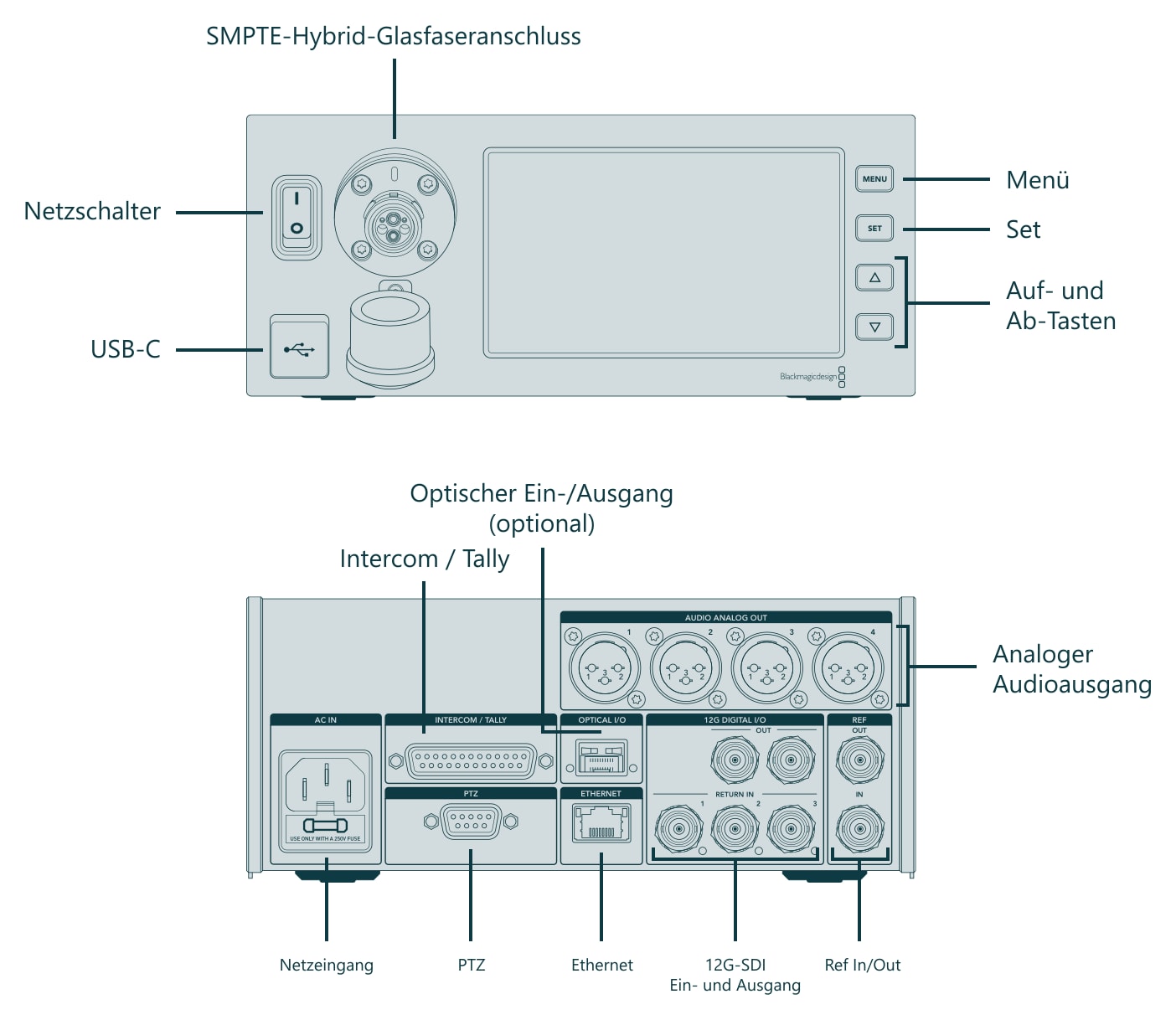

Die Konverter berücksichtigen gängige TV-Standards, einschließlich der neuesten 12G-SDI-Schnittstelle zur Unterstützung aller HD- und Ultra HD-Formate bis zu einer Auflösung von 2160p60. Sie bieten Ultra HD-Ausgang, drei unabhängige HD-Verbindungen von oben, Kamerafernsteuerung, PTZ-Protokoll und Ethernet-Schnittstelle. Die Kommunikation erfolgt über eine zweikanalige Gegensprechanlage mit standardmäßigen 5-poligen XLR-Anschlüssen für den Anschluss professioneller Headsets. Für den Fall, dass die optische Schnittstelle ausfällt, ist auch eine Backup-Sprechanlage verfügbar. Der Kamerakonverter bietet auch einen 10-poligen Anschluss für den Kranführer - falls beide Headsets bereits im Einsatz sind - sowie einen Signalausgang

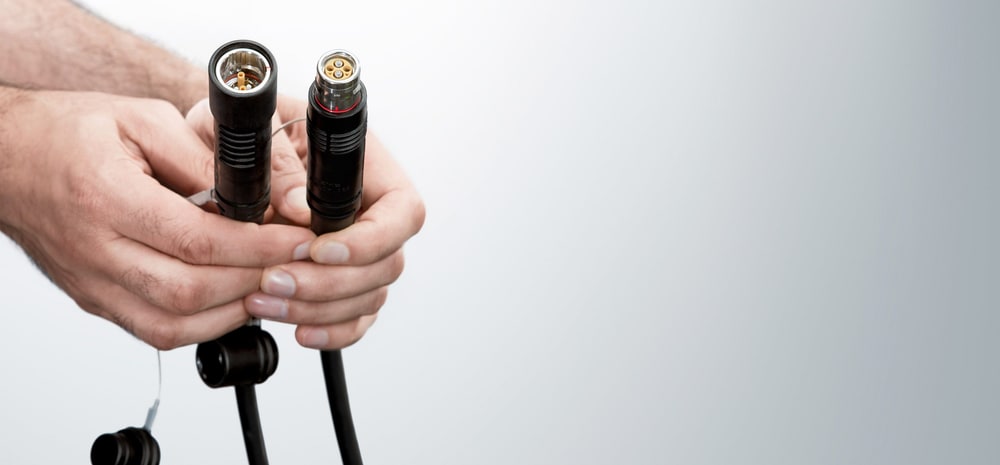

Die Kommunikation zwischen den beiden Konvertern erfolgt über herkömmliches 10Gb-Ethernet. Die verwendete IP-Videotechnologie verwendet professionelle 10-Bit-Videoqualität mit verlustfreier Komprimierung. Alle anderen Schnittstellen - Kommunikation, Signalisierung, Fernsteuerung - verwenden ebenfalls das IP-Protokoll. Beide Konverter sind sehr schnell und haben eine Latenzzeit von unter einem Frame!



Robuste Konstruktion

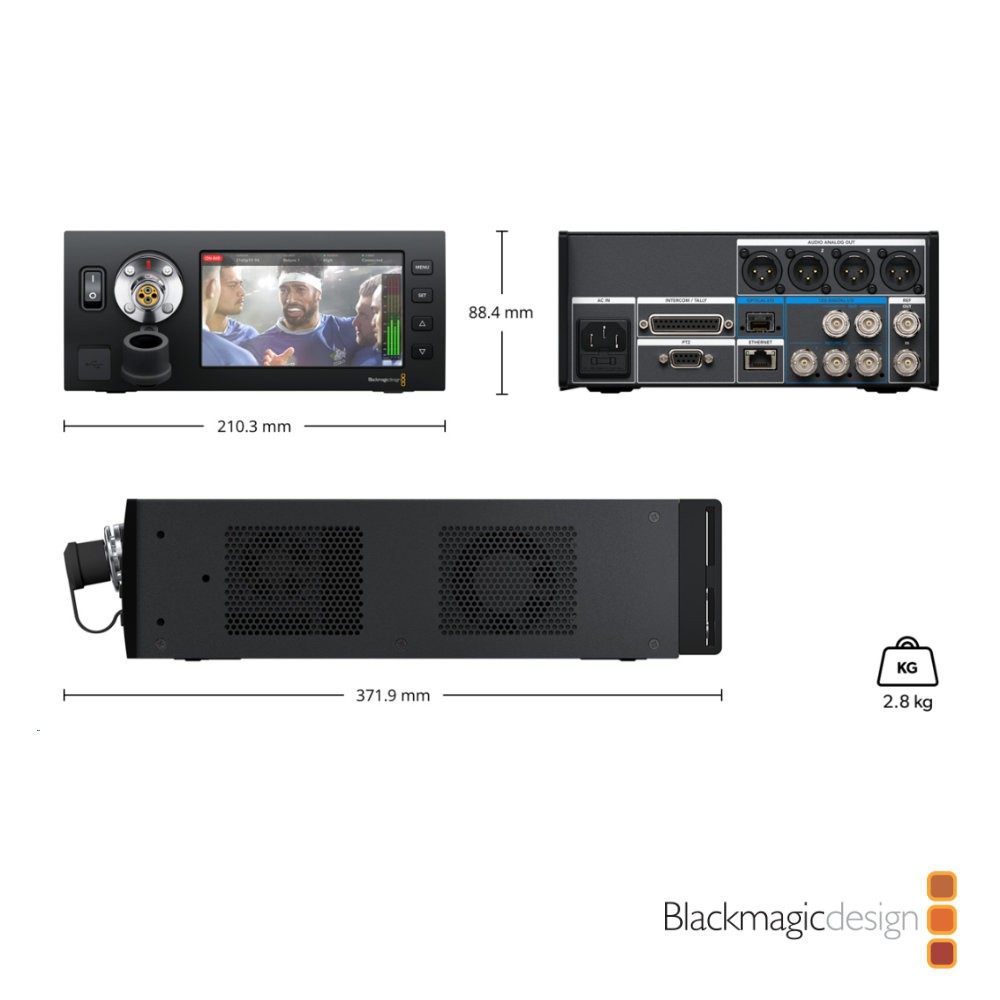

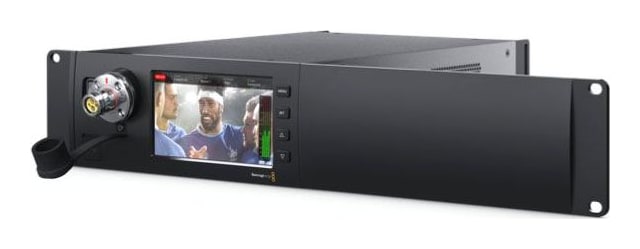

Der Blackmagic Camera Fiber Converter hat ein sehr robustes Metallgehäuse und ein Design, das perfekt zur URSA Broadcast Kamera passt. Natürlich gibt es Staubdichtungen an den Anschlüssen oder eine hochwertige V-Lock-Schnittstelle für den Anschluss des Blackmagic Studio Viewfinder Monitors. Das Studiomodell des Blackmagic Studio Fiber Converters ist für die Montage in einem Rack mit Standardbreite ausgelegt (mit einem optionalen Adapter) und verfügt sowohl über einen Kameraanschluss als auch über ein 5-Zoll-LCD-Display auf der Vorderseite für eine sofortige Signalvorschau



Zubehör
Blackmagic Design bietet professionelle Produkte, die eine komplette Studiolösung bilden, darunter das neue ATEM Camera Control Panel (ab 6/2018 im Handel) zur Fernsteuerung von bis zu vier URSA Broadcast, URSA Mini, Blackmagic Studio oder Blackmagic Micro Studio Kameras gleichzeitig. Das Panel ist voll kompatibel mit der ATEM-Serie und verfügt über ein großes LCD-Display sowie hochwertige Joysticks und Tasten, mit denen ein einziger Bediener eine Vielzahl von Parametern wie Verstärkung, Farbbalance, Verschlusszeit usw. steuern und ändern kann. Dadurch haben die Kameraleute mehr Zeit, sich auf die kreative Seite der Dreharbeiten zu konzentrieren

Blackmagic Kamera 6.9.2 (4/2020)
Das Blackmagic Camera 6.9.2 Update ist ausschließlich für Besitzer des URSA BroadcastModells und des Camera Fiber Converters & Studio Fiber Converters gedacht, wo es eine Reihe von Fehlern behebt und einige neue Funktionen implementiert. Die Übertragung von "Call"- und "On-Air"-Befehlen wird jetzt für die Blackmagic Camera und Studio Fiber Converter Produkte in Verbindung mit dem ATEM Talkback Converter 4K oder dem Blackmagic 3G-SDI Shield für Arduino unterstützt. Der Hersteller hat auch neue Handbücher für die URSA Broadcast und URSA Mini Kameras vorgestellt

Neue Funktionen in Blackmagic Camera Setup 6.9.2

Neue Funktionen für Camera & Studio Fiber Converter Produkte

• Übertragung von Signalisierungsbefehlen an Talkback Converters

• Übertragung von Signalisierungsbefehlen für 3G-SDI Shield für Arduino SDI Modul

• Erkennung einer falschen Softwareversion bei Studio Converter

• Stabilerer Systemstart
• Verbesserte Erkennung des Referenzsignals beim Starten
• Verbesserte Stabilität bei der Verwendung von Kommunikationssystemen von Drittanbietern
• Gelegentliche Fehler in der Kameraausgabe behoben
• Fehler der Statusanzeige in Konvertern behoben
• Falsche Meldung "Update fehlgeschlagen" während der Firmware-Installation entfernt
• Peeling beim Umschalten der XLR-Eingänge vom Line- zum AES-Modus behoben
• Lokalisierung in andere Sprachen

Neue Funktionen für URSA Broadcast

• Fokus- und Zoom-Störungen bei Fujifilm- und Canon-Objektiven behoben

• Fehler behoben, der zu einem Verlust der Reaktionsfähigkeit im Fokusring des Fujifilm LA16xObjektivs führte

Blackmagic Kamera 6.9.6 (8/9 2020)
V6.9.6 bietet die Möglichkeit, Phantomspeisung für die Intercom-Kanäle 1 und 2 zu aktivieren, verbesserte HDR-Unterstützung, erhöhte Synchronisationsstabilität/-genauigkeit und zusätzliche Funktionen für Blackmagic Camera Fiber Converter und Studio Fiber Converter für URSA Broadcast. Für Pocket Cinema Camera 4K und 6K Kameras, behebt Null Reaktion für einige Befehle über Bluetooth gesendet.

Die Möglichkeit, eine Kamera-Workstation in größerer Entfernung vom Overhead zu betreiben, ist ein Muss für Live-Produktionen, egal ob es sich um Studioarbeiten oder Außenaufnahmen handelt. SDI ist zwar allgemein verfügbar, aber seine Reichweite ist begrenzt. Und in manchen Fällen kann die Stromversorgung ohnehin nicht verfügbar sein, etwa in großen Sporthallen oder größeren Theatern. Die Verwendung mehrerer Kabel für Strom, Kommunikation, Signalisierung und Video- oder Audiosignale erfordert oft teure Geräte. Darüber hinaus kann die Verwendung von Signalverstärkern zu einer technisch sehr komplexen und daher weniger zuverlässigen Lösung führen



Reichweite 2 km!
Die Blackmagic Camera Fiber Converter und Blackmagic Studio Fiber Converter Produkte lösen dieses Problem, indem sie eine einzige hybride SMPTE Fiber Schnittstelle verwenden, die es Kamerastationen ermöglicht, mit einem einzigen Kabel bis zu 2 km vom Overhead entfernt zu arbeiten. Die Konverter verwandeln somit URSA Broadcast oder URSA Mini Kameras in eine komplette Studiolösung! Einer der Konverter wird an der Kamera angebracht, der andere im Studio oder im Übertragungswagen. Dies ist die ideale Lösung für Nachrichtensendungen, Interviewaufnahmen, Serienproduktionen oder Sportübertragungen. Und: Diese Lösung ist um Größenordnungen günstiger als vergleichbare Angebote der Konkurrenz! Damit wird das professionelle elektro-optische SMPTE-Interface auch für Webcaster, Schulen, etc. erschwinglich



SMPTE 311M
Das Hybridkabel, das die Kamerastation mit dem Overhead verbindet, ist kompatibel mit dem SMPTE 311M-Standard und verwendet ebenfalls standardmäßige, robuste SMPTE 304-Stecker. Das Kabel enthält ein Glasfaserleitungspaar, ein Datenpaar und ein Strompaar sowie einen Mittelleiter zur Erhöhung der Festigkeit. Der Blackmagic Studio Fiber Converter bietet eine standardmäßige 200-V-Stromversorgung für den Kamerakonverter, die Kamera und ihr Zubehör. Sowohl Studio- als auch Kamerakonverter sind mit einer Elektronik ausgestattet, die die Stromversorgung kontinuierlich überwacht und im Falle eines Ausfalls sofort abschaltet. Die hohe Versorgungsspannung wird erst dann zugeschaltet, wenn alle Sicherheitstests erfolgreich abgeschlossen sind. Der Blackmagic Studio Fiber Converter und der Blackmagic Camera Fiber Converter sind daher vollständig konform mit den SMPTE-Standards und bieten maximale Betriebssicherheit



Konverter
Der Kamerakonverter liefert die normale 12-V-Stromversorgung für die Kamera und ihr Zubehör. Er wird an der Rückseite der URSA Mini- und URSA Broadcast-Kameras angeschlossen und wandelt Video- und Audioschnittstellen, Fernsteuerungsbefehle, Kommunikations- und Signalleitungen sowie die Stromversorgung in eine standardmäßige hybride SMPTE-Verkabelung um. Da Studiokameras fast ausschließlich von der hinteren Kameraposition aus gesteuert werden, bietet der Konverter auch Standard-Studiokamerafunktionen. Vorschaulinien von oben, Intercom (zwei unabhängige Sets), Aufnahmeauslösung, Blende und Fokus können alle gesteuert werden. An der Oberseite des Konverters befindet sich außerdem eine V-Lock-Schnittstelle für weiteres Zubehör wie den professionellen Blackmagic Studio Viewfinder Monitor

Der Blackmagic Studio Fiber Converter ist für den Einbau in Studio- oder Übertragungswagen konzipiert und wird verwendet, um SMPTE Fiber-Schnittstellen in Standardtypen umzuwandeln, die dann an Kamerabedienpulte, Regisseure, Mischpulte usw. angeschlossen werden können. Beide Konverter verfügen über Standard-Bedienelemente, die erfahrene Kameraleute schätzen werden



Standardschnittstellen
Die Konverter berücksichtigen gängige TV-Standards, darunter die neueste 12G-SDI-Schnittstelle, die alle HD- und Ultra HD-Formate bis zu einer Auflösung von 2160p60 unterstützt. Sie bieten einen Ultra HD-Ausgang, drei unabhängige HD-Links von oben, Kamerafernsteuerung, PTZ-Protokoll und Ethernet-Schnittstelle. Die Kommunikation erfolgt über ein Zweikanal-Intercom mit standardmäßigen 5-poligen XLR-Anschlüssen für den Anschluss professioneller Headsets. Für den Fall, dass die optische Schnittstelle ausfällt, ist eine Backup-Sprechanlage vorhanden. Der Kamerakonverter bietet außerdem einen 10-poligen Anschluss für den Kranführer - für den Fall, dass beide Headsets bereits in Gebrauch sind - sowie einen Signalausgang

Die Kommunikation zwischen den beiden Konvertern erfolgt über konventionelles 10Gb Ethernet. Die eingesetzte IP-Videotechnologie verwendet professionelle 10-Bit-Videoqualität mit verlustfreier Kompression. Alle anderen Schnittstellen - Kommunikation, Signalisierung, Fernsteuerung - nutzen ebenfalls das IP-Protokoll. Beide Konverter sind sehr schnell und haben eine Latenz von unter einem Frame!



Robuste Bauweise
Der Blackmagic Camera Fiber Converter hat ein sehr robustes Metallgehäuse und ein Design, das perfekt zur URSA Broadcast Kamera passt. Selbstverständlich sind die Anschlüsse staubdicht oder mit einer hochwertigen V-Lock-Schnittstelle für den Anschluss des Blackmagic Studio Viewfinder Monitors ausgestattet. Das Studiomodell des Blackmagic Studio Fiber Converters ist für die Montage in einem Rack mit Standardbreite ausgelegt (mit einem optionalen Adapter) und verfügt sowohl über einen Kameraanschluss als auch über ein 5-Zoll-LCD-Display auf der Vorderseite für eine sofortige Signalvorschau



Zubehör
Blackmagic Design bietet professionelle Produkte an, die eine komplette Studiolösung bilden, darunter das neue ATEM Camera Control Panel (ab 6/2018 im Handel) zur gleichzeitigen Fernsteuerung von bis zu vier URSA Broadcast, URSA Mini, Blackmagic Studio oder Blackmagic Micro Studio Kameras. Das Panel ist vollständig kompatibel mit den Verzeichnissen der ATEM-Serie und verfügt über ein großes LCD-Display sowie hochwertige Joysticks und Tasten, mit denen ein einziger Bediener eine große Anzahl von Parametern wie Verstärkung, Farbbalance, Verschlusszeit usw. steuern und ändern kann. So haben die Kameraleute die Hände frei und können sich besser auf die kreative Seite des Filmens konzentrieren

Blackmagic Camera 6.9.2 (4/2020)
Das Blackmagic Camera 6.9.2 Update ist exklusiv für Besitzer des URSABroadcastmodells und des Camera Fiber Converters & Studio Fiber Converters und behebt eine Reihe von Fehlern und implementiert mehrere neue Funktionen. Die Übertragung von "Call"- und "On-Air"-Befehlen wird nun für die Blackmagic Camera und Studio Fiber Converter Produkte in Verbindung mit dem ATEM Talkback Converter 4K oder dem Blackmagic 3G-SDI Shield für Arduino unterstützt. Außerdem hat der Hersteller neue Handbücher für die Kameras URSA Broadcast und URSA Mini vorgestellt

Neue Funktionen in Blackmagic Camera Setup 6.9.2

Neue Funktionen für Camera & Studio Fiber Converter Produkte

• Übertragung von Signalisierungsbefehlen zu Talkback-Konvertern

• Übertragung von Signalisierungsbefehlen für 3G-SDI Shield für Arduino SDI Modul

• Erkennung einer falschen Softwareversion auf dem Studio Konverter

• Stabilerer Systemstart
• Verbesserte Erkennung des Referenzsignals beim Starten
• Verbesserte Stabilität bei der Verwendung von Kommunikationssystemen anderer Hersteller
• Gelegentliche Fehler in der Kameraausgabe behoben
• Fehler bei der Statusanzeige in Konvertern behoben
• Falsche Meldung "Update fehlgeschlagen" während der Firmware-Installation beseitigt
• Peeling beim Umschalten der XLR-Eingänge von Line- auf AES-Modus behoben
• Lokalisierung in andere Sprachen

Neue Funktionen für URSA Broadcast

• Fokus- und Zoom-Stottern bei Fujifilm- und Canon-Objektiven behoben

• Fehler behoben, der zum Verlust der Reaktion desFokusrings bei Fujifilm LA16x-Objektiven führte

Blackmagic Kamera 6.9.6 (8/9 2020)
V6.9.6 implementiert die Möglichkeit, Phantomspeisung für Intercom-Kanäle 1 und 2 zu aktivieren, verbesserte HDR-Unterstützung, erhöhte Synchronisationsstabilität/-genauigkeit und zusätzliche Funktionen für Blackmagic Camera Fiber Converter und Studio Fiber Converter für URSA Broadcast. Für Pocket Cinema Camera 4K- und 6K-Kameras wurde die Nullreaktion bei einigen über Bluetooth gesendeten Befehlen behoben.
