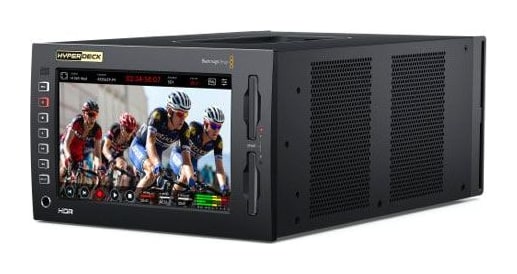

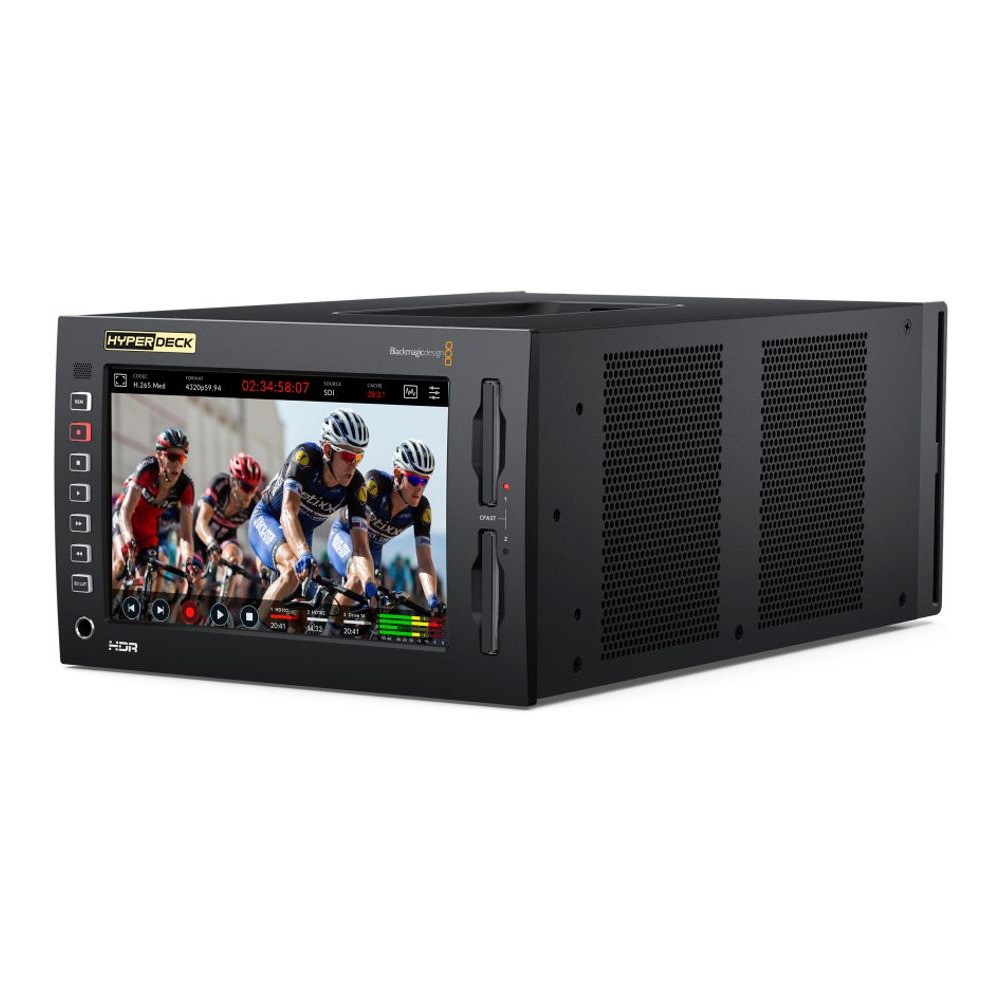

Blackmagic Design HyperDeck Extreme 8K HDR

Der HyperDeck Extreme 8K HDR VCR kombiniert die Zuverlässigkeit der HyperDeck-Serie mit neuen Funktionen wie H.265-Codec, optionaler Pufferung, 3D-LUT-Korrektur und nativer Unterstützung für 8K- und HDR-Video. Durch die Aufzeichnung von 8K-Material mit dem H.265-Codec wird eine hervorragende Bildqualität bei reduziertem Speicherbedarf gewährleistet.

Das große Touchscreen-Display bietet nicht nur eine Videovorschau, sondern auch die Möglichkeit, das Gerät zu steuern. Der Videorekorder kann jedoch mit dem optionalen HyperDeck Extreme Control Modul aufgerüstet werden, um ihn in einen herkömmlichen Studiorekorder zu verwandeln. HyperDeck Extreme verkörpert die nächste Generation von Produkten für TV-, Live-Produktions- und Digital Signage-Anwendungen in SD/HD, 2K/4K und 8K-Auflösungen. Im Verkauf ab 7/2019.

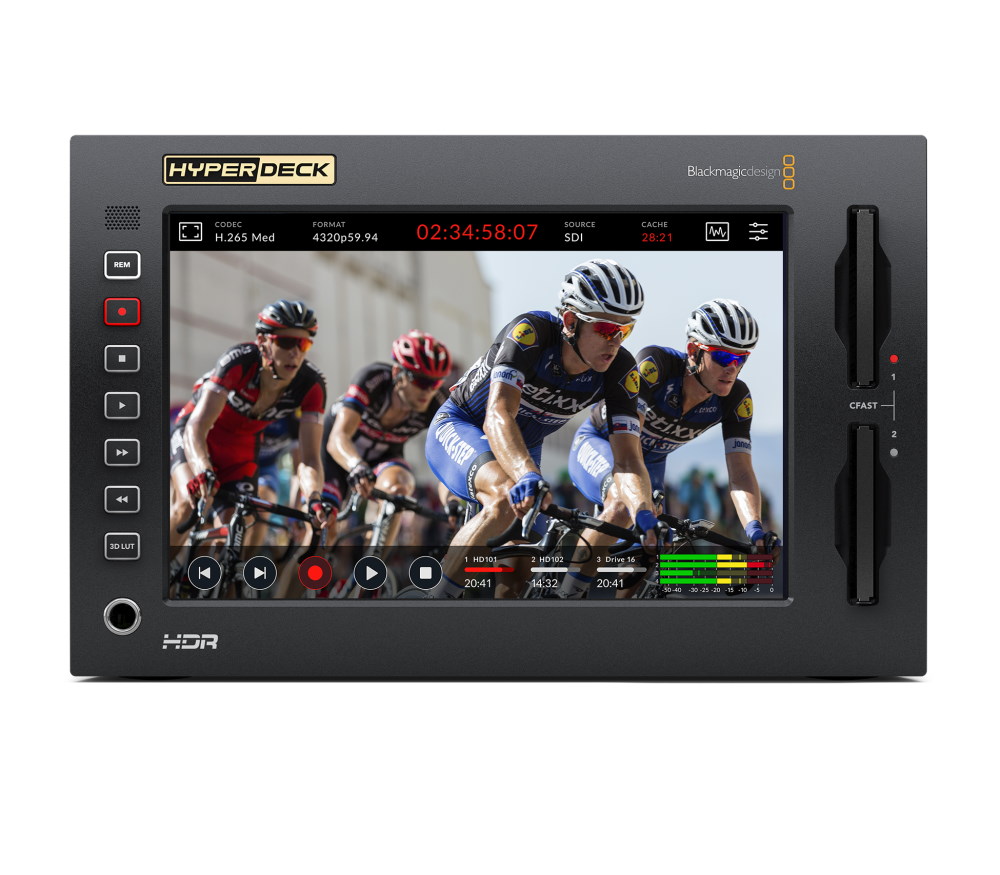

Das HyperDeck Extreme verfügt über ein Touchscreen-Display zur Steuerung aller Funktionen und zur Vorschau der Aufnahme. Sobald das HyperDeck Extreme Control Modul installiert ist, kann es auch über die herkömmlichen Transporttasten und das Jog/Shuttle-Rad gesteuert werden, und beide Geräte können mit dem optionalen Rahmen in Instrumentenschränken montiert werden. HyperDeck Extreme bietet außerdem zwei Steckplätze für CFast-Aufnahmemedien, eine Quad-Link 12G-SDI-Schnittstelle für das 8K-Format, eine analoge Schnittstelle für die Archivierung alter Sendungen, die Möglichkeit, auf externe USB-C-Laufwerke aufzunehmen, einen integrierten Lautsprecher und einen Kopfhörerausgang. Interessant ist auch die Installation eines optionalen Puffers, der Bildausfälle verhindert, wenn das Aufnahmemedium voll ist oder ausfällt. Das Gerät kann mit Wechsel- und Gleichstrom betrieben werden und eignet sich sowohl für den Einsatz im Studio als auch für die Arbeit vor Ort

Durch seine Vielseitigkeit kann das Gerät auch als Master-Recorder für Live-Produktionen, Projektionsplayer oder für ISO-Aufnahmen von einzelnen Kameras eingesetzt werden. Dank der analogen Eingänge kann das Material von alten Bandgeräten archiviert werden. Digital Signage-Anwendungen profitieren vom Vorhandensein einer schnellen 10G-Ethernet-Schnittstelle für schnellen Medien-Upload oder einfache Fernsteuerung. Mit HDMI-, SDI- und Analogeingängen mit Signalmessung und 3D-LUT-Korrekturanwendungen ist der Rekorder auch für den Außeneinsatz geeignet, z. B. als Teil der Ausrüstung von Übertragungswagen. Mit Hilfe von Messfunktionen kann die Einhaltung von Übertragungsstandards vor dem Streaming oder der Ausstrahlung überprüft werden

Die integrierte Quad-Link 12G-SDI Schnittstelle unterstützt alle gängigen Formate inkl. SD, HD oder Ultra HD bis zu einer Auflösung von 8K. Um herkömmliche CFast-Karten sowohl für die Aufnahme als auch für die Wiedergabe von 8K-Videos verwenden zu können, erfolgt die Aufnahme im H.265-Codec. Damit ist HyperDeck Extreme 8K der ideale Begleiter für die neuesten 8K-Fernseher und -Projektoren

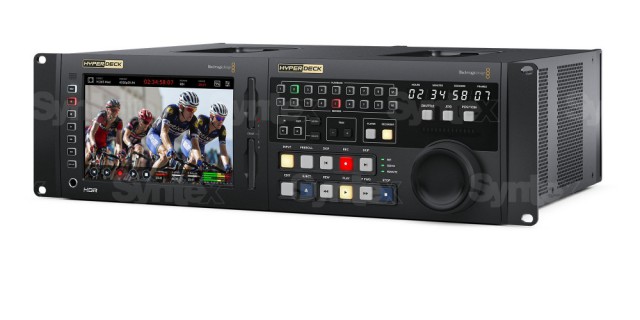

HyperDeck Extreme Control

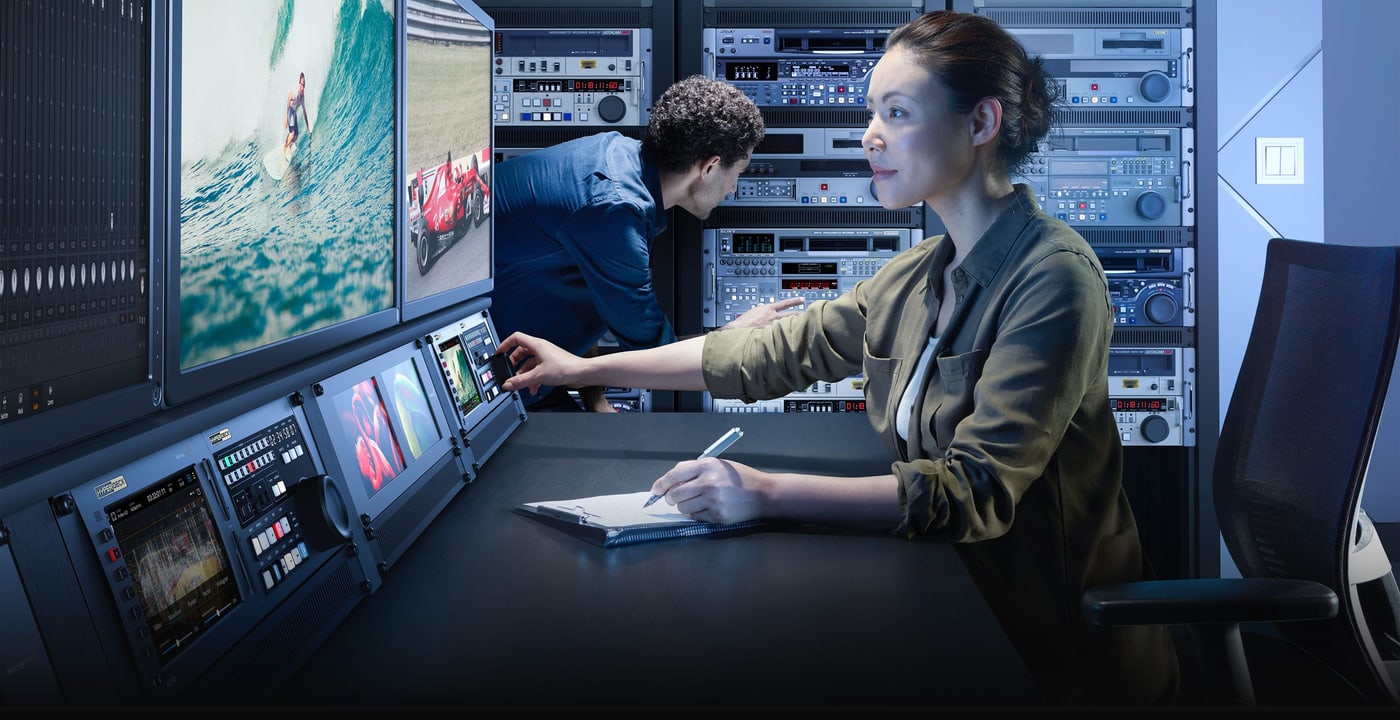

HyperDeck Extreme Control erweitert das HyperDeck Extreme-Modell um die traditionellen Bedienelemente professioneller Videorecorder. Bis zu 8 Geräte können über das RS-422-Protokoll gesteuert werden. Das Modul ermöglicht die Steuerung älterer Videorekorder, das Setzen von Start- und Endpunkten und die Durchführung einfacher Schnitte. Durch die Kombination von HyperDeck Extreme 8K und HyperDeck Extreme Control mit älteren Aufzeichnungsgeräten kann ein einziger Mitarbeiter alte Sendungen problemlos archivieren. Diese Kette kann auch mit Teranex Express-Geräten ergänzt werden, um SD-Material in einem einzigen Schritt in HD zu konvertieren! Die Benutzer können eine Reihe von Altgeräten steuern, u. a. Videos im Format Digital Betacam, Betacam SP oder 1" C

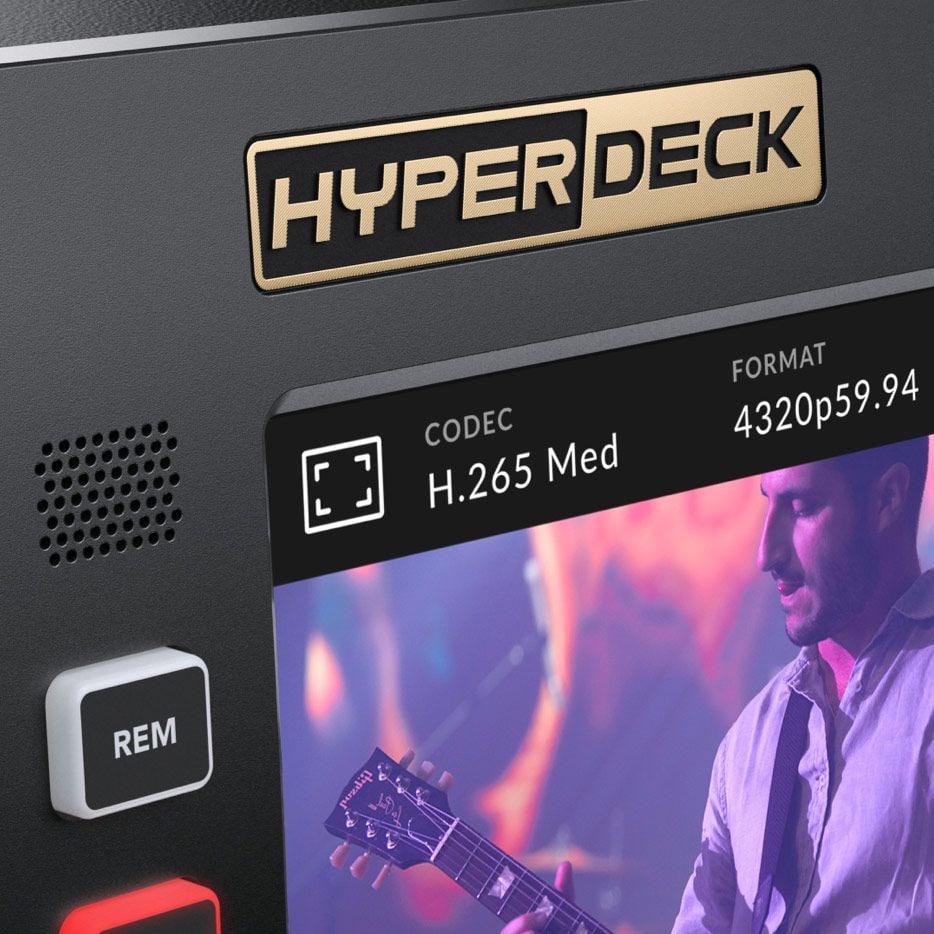

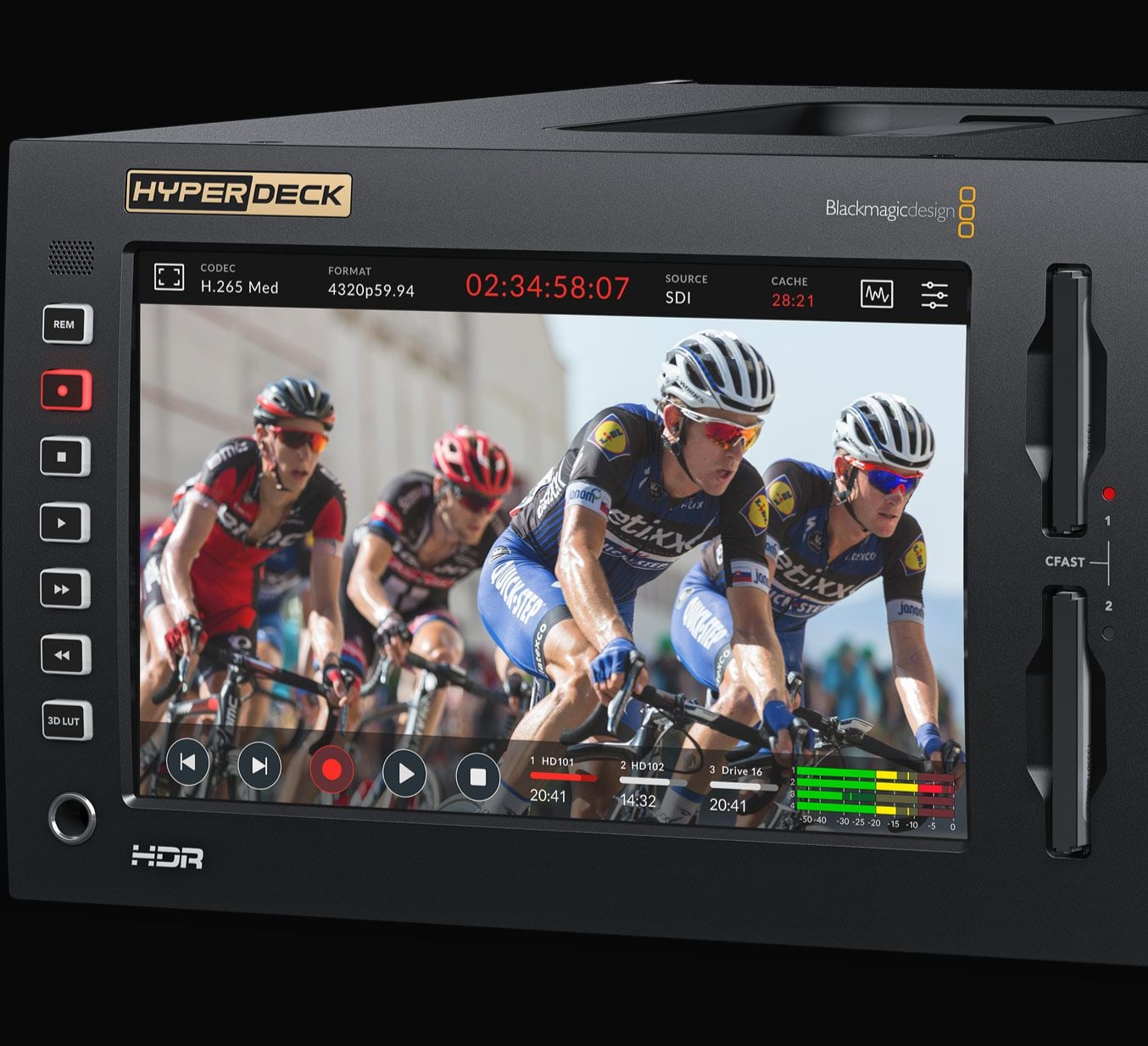

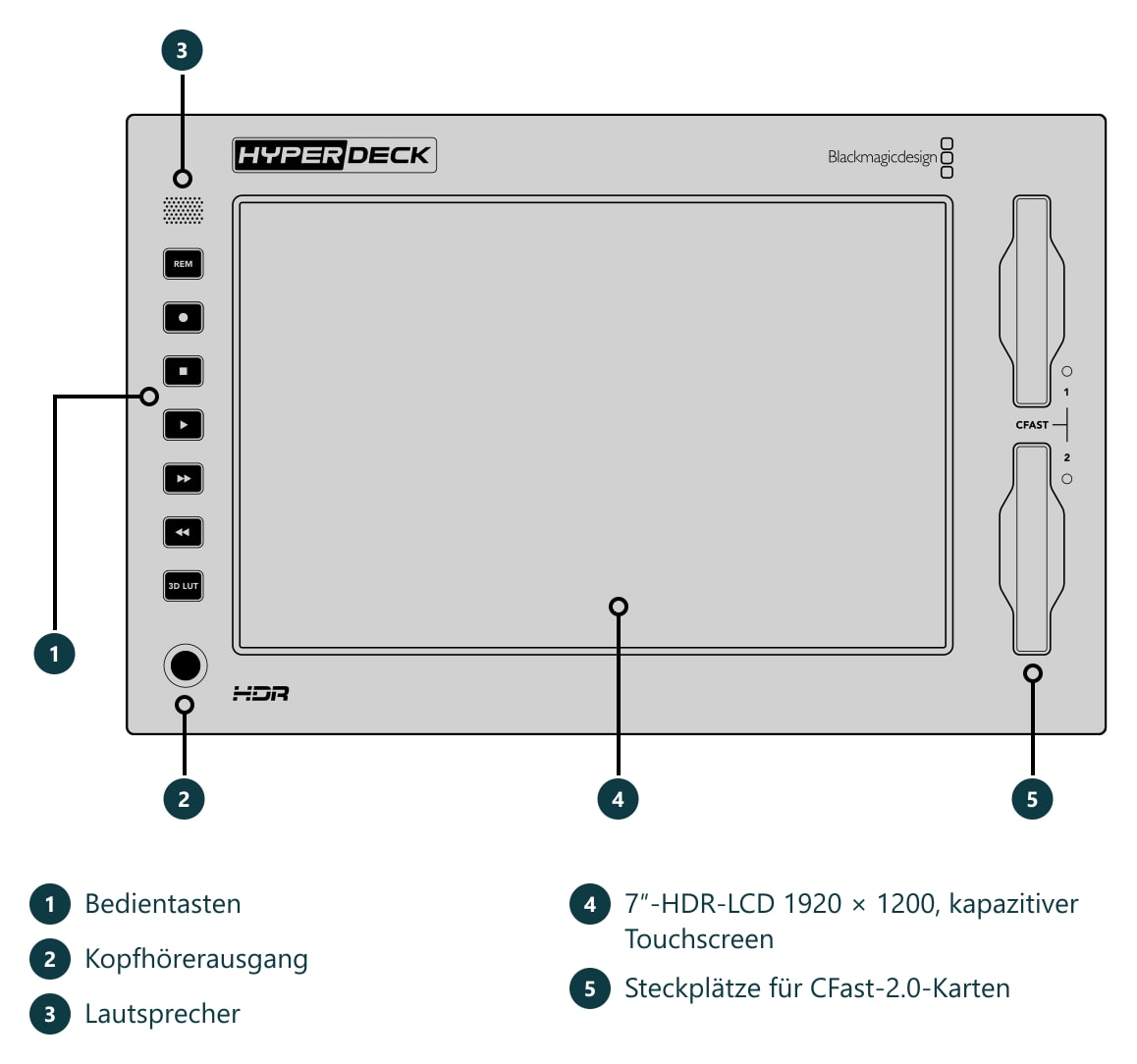

Touchscreen-LCD-Anzeige

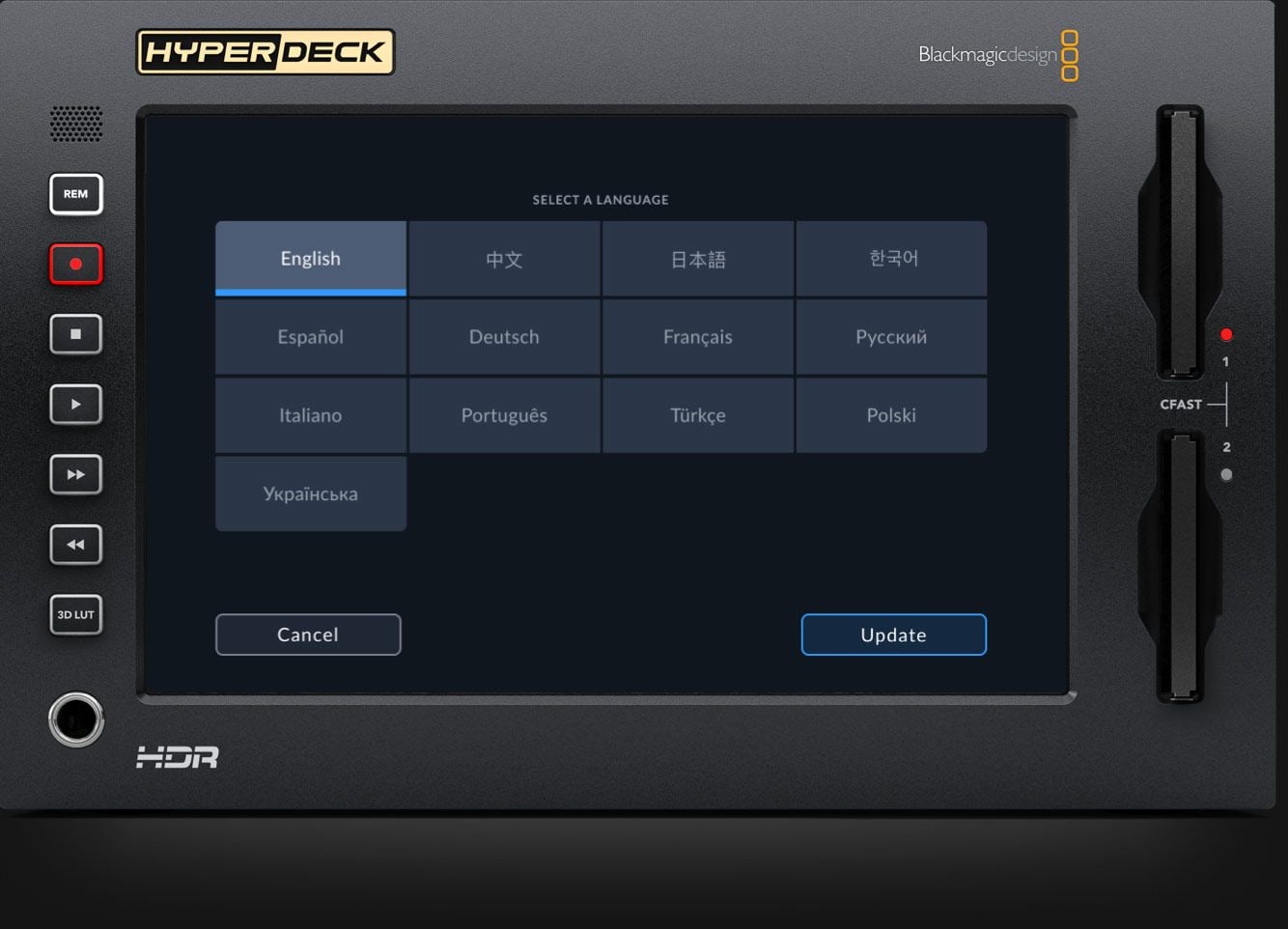

Die innovative Touchscreen-LCD-Benutzeroberfläche macht es einfach, alle Geräteparameter einzustellen. Es zeigt Steuerelemente für die Wiedergabe oder den Start der Aufnahme sowie eine Miniatur-Zeitleiste, mit der Sie durch das aufgenommene Material blättern können. Durch Bewegen des Fingers im Bild lässt sich die Wiedergabe einfach vor- und zurückspulen, und natürlich werden Timecode, Videonorm, Medienstatus oder Audioanzeigen angezeigt. Ein Luxus ist die Möglichkeit, Funktionen zur Signalmessung oder zur Unterstützung der Fokussierung oder zum Import/Export von LUT-Korrekturen zu aktivieren

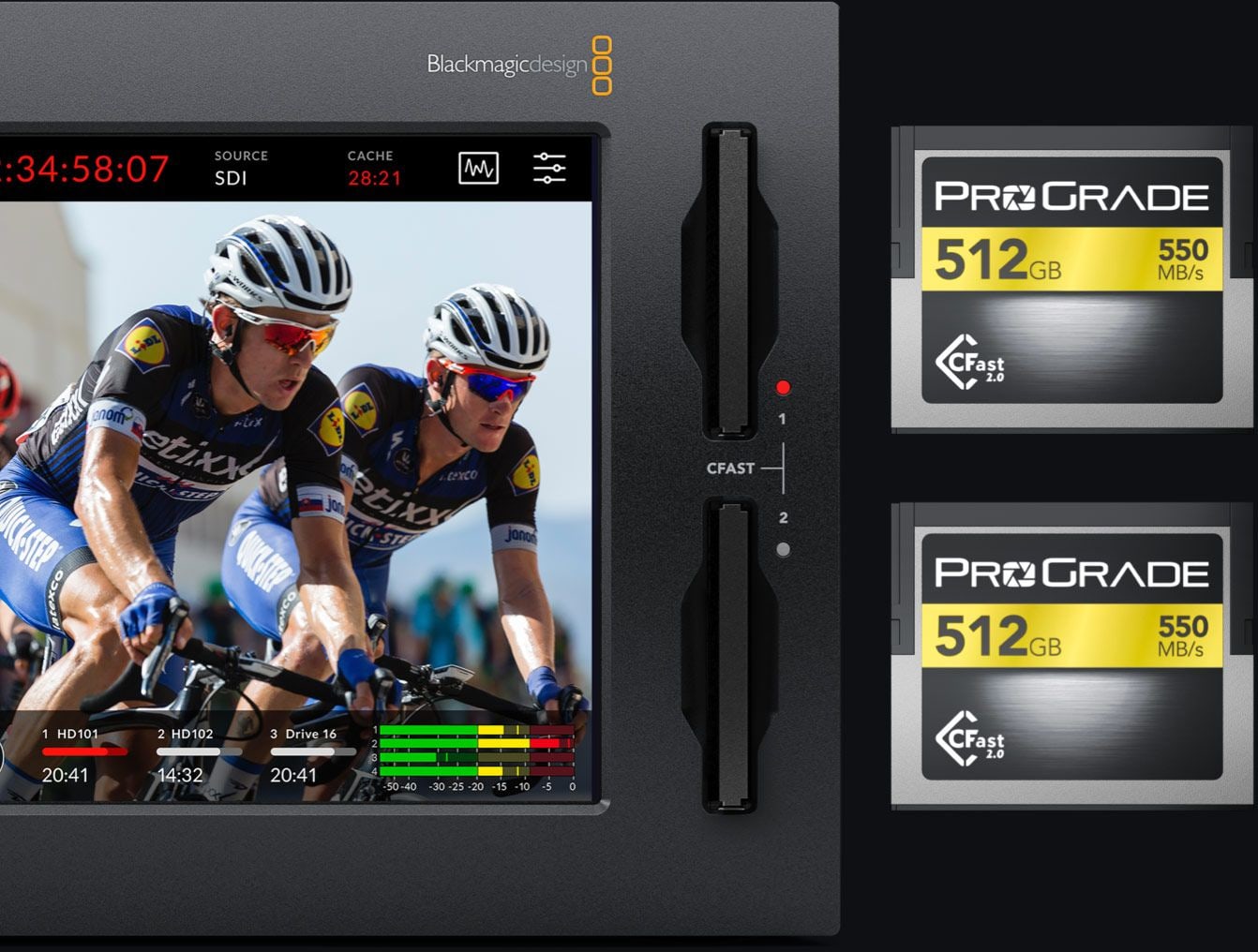

CFast, USB-C, PCIe-Flash-Laufwerke
Dank des H.265-Formats ermöglicht der Rekorder die Aufnahme auf Standard-CFast-Karten. Sie verfügt über zwei CFast-Kartenslots und ermöglicht somit unendliche Aufnahmen. CFast-Karten sind kompakt, erschwinglich und bieten hohe Übertragungsgeschwindigkeiten. Die 1TB-Karte kann bis zu 498 Minuten 8Kp60-Videos im H.265-Codec oder bis zu 1.059 Minuten im Ultra HD 2160p60-Format oder 2.354 Minuten Material in 1080p59.94-Auflösung aufnehmen. Das sind mehr als 8 Stunden 8K-Filmmaterial oder über 39 Stunden in HD!

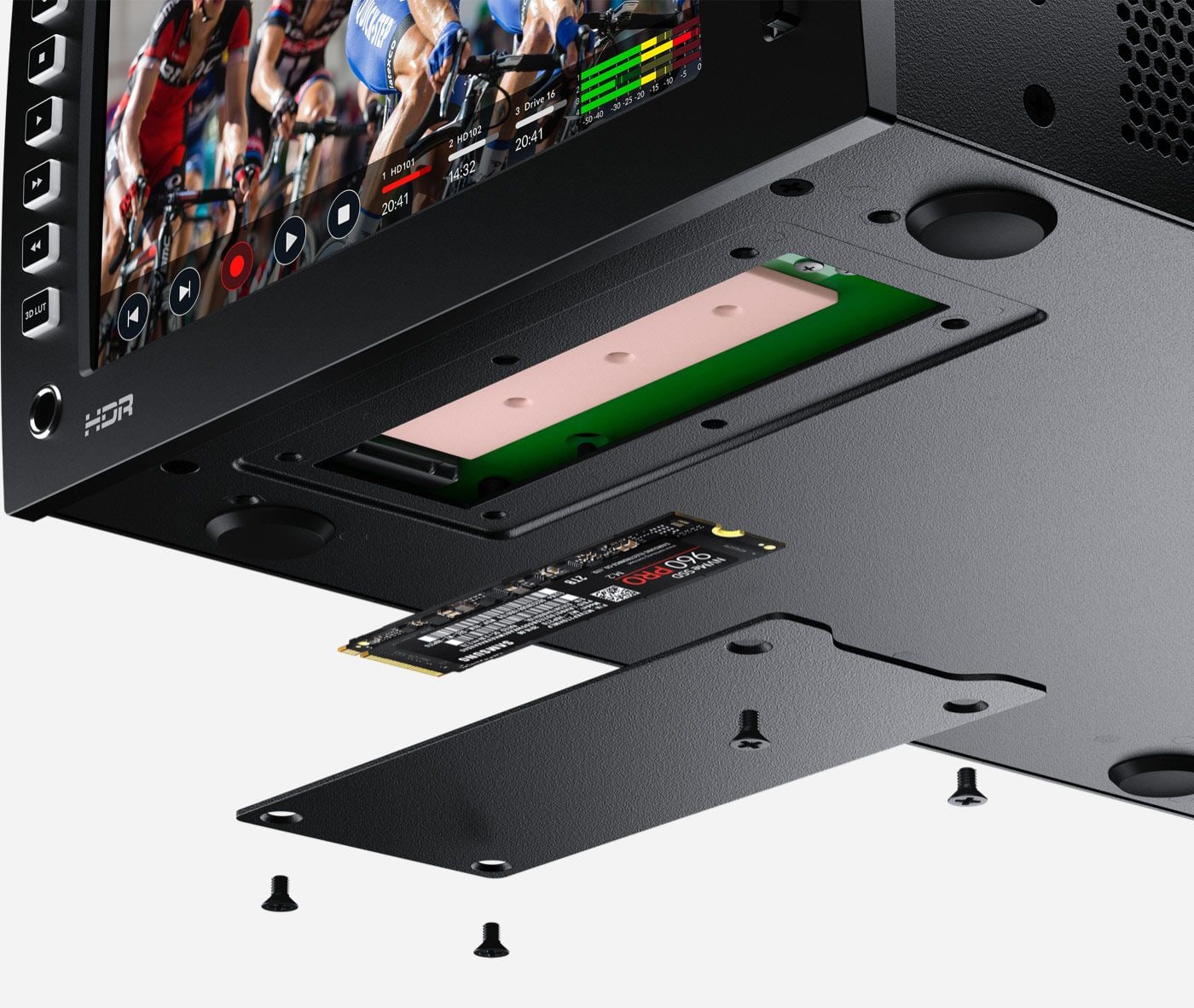

Aber dank der USB-C-Schnittstelle können Sie auch auf externe Flash-Laufwerke aufzeichnen und in Kombination mit dem Blackmagic MultiDock 10G können Sie auch Standard-SSDs verwenden! Für zusätzliche Betriebssicherheit kann auch ein PCIe-Flash-Laufwerk als Puffer installiert werden, falls das Hauptaufnahmemedium voll ist oder eine Störung auftritt, die zu Bildausfällen führt. Dieses sehr schnelle interne Laufwerk kann auch für die Aufzeichnung von Formaten verwendet werden, die die Möglichkeiten von CFast-Karten oder angeschlossenen externen Laufwerken übersteigen

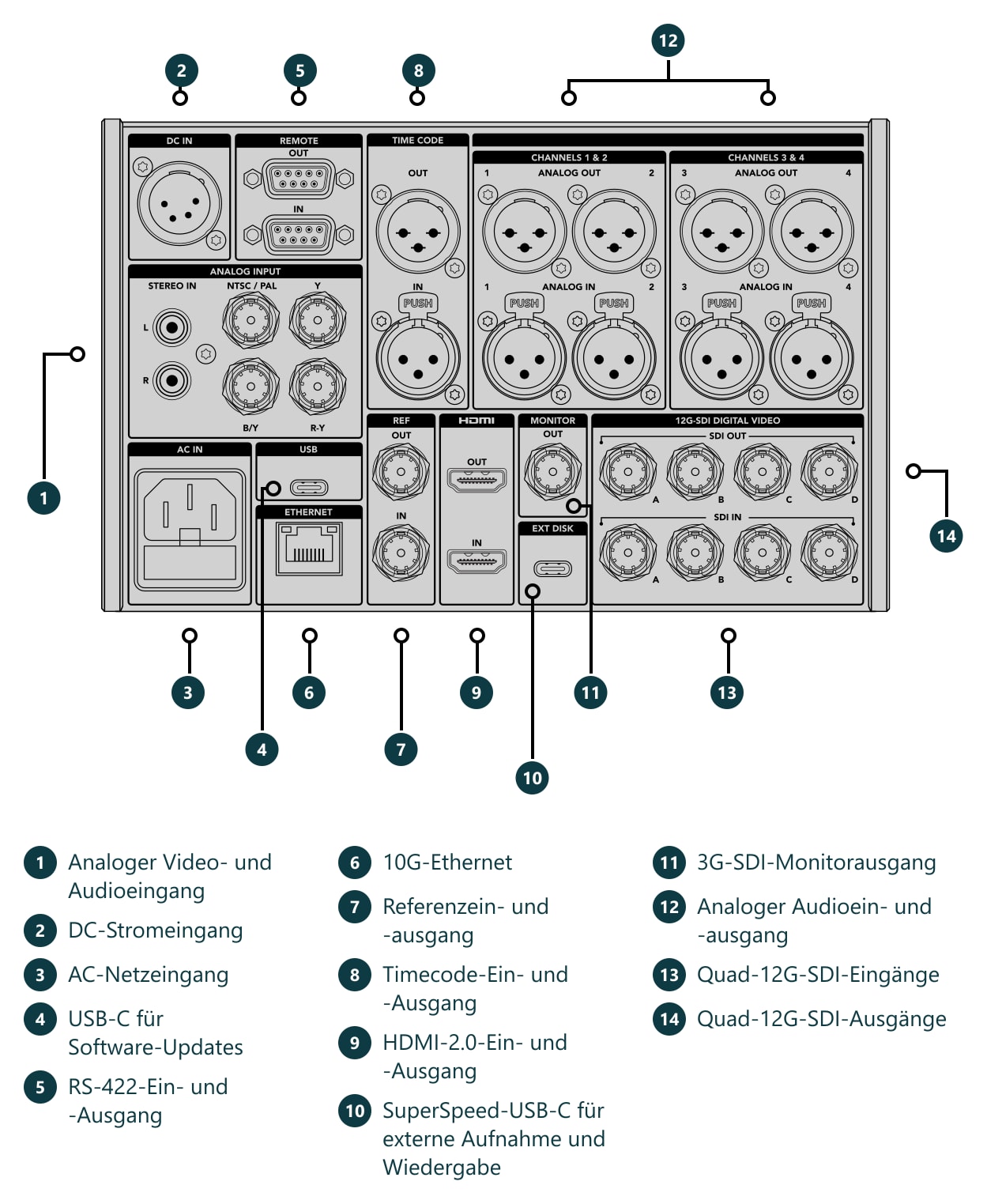

Audio-/Video-Schnittstelle

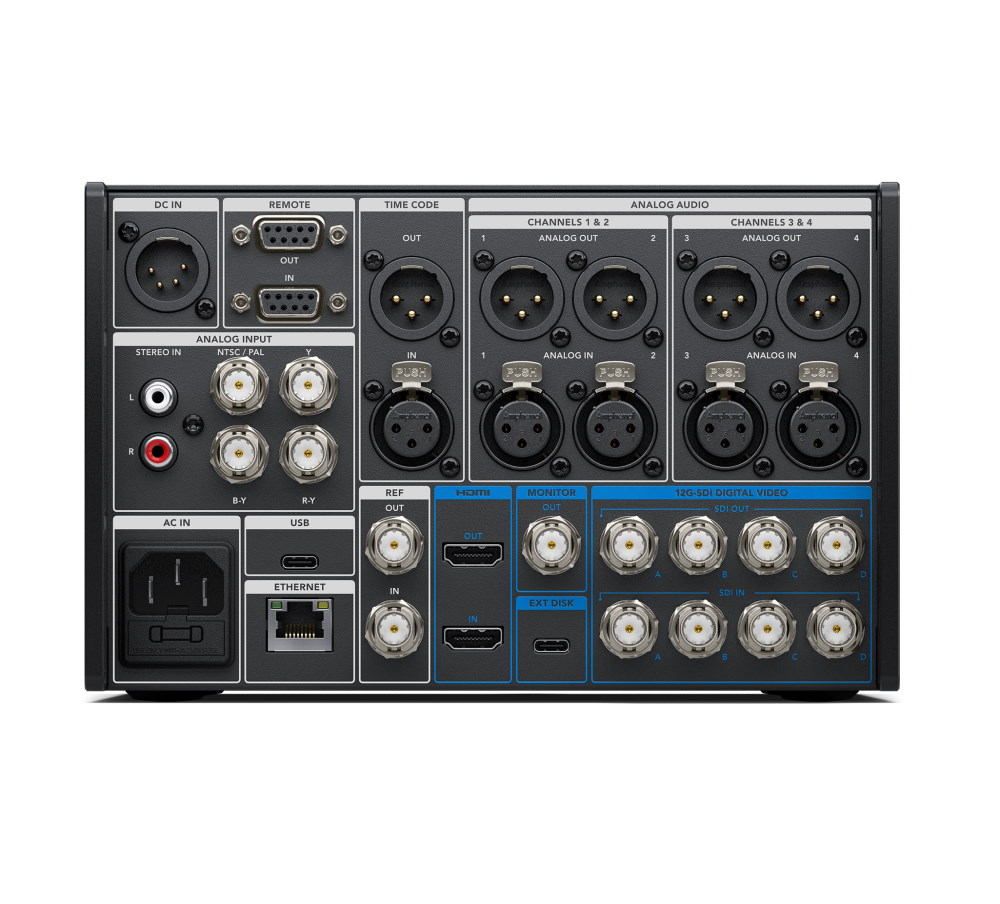

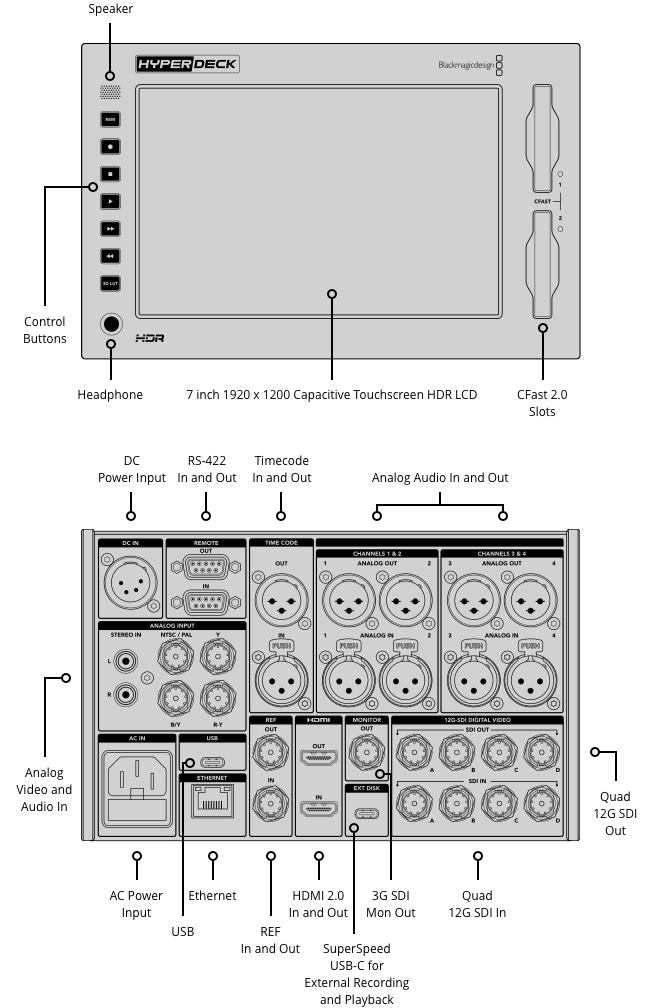

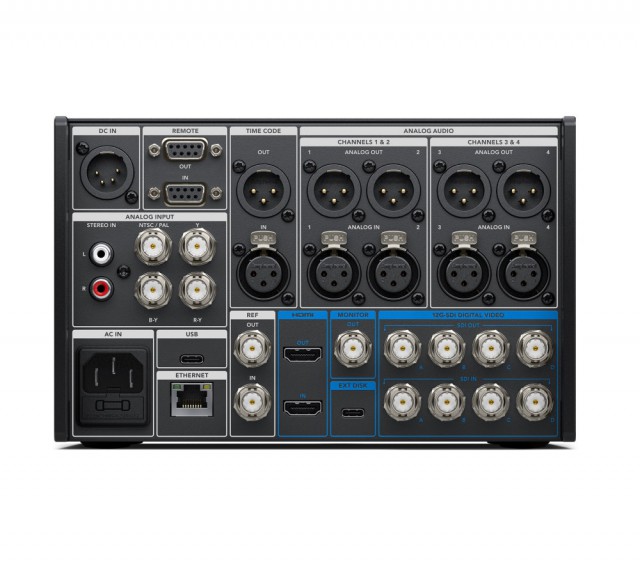

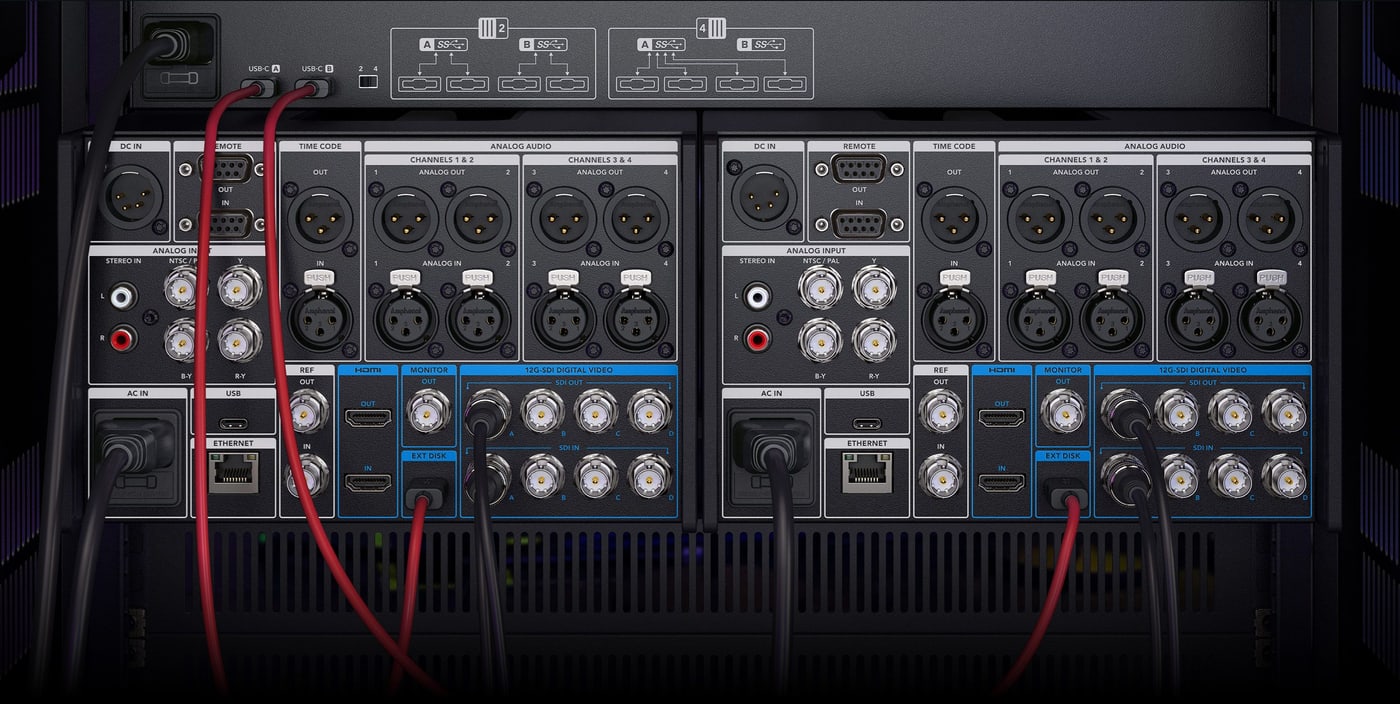

Das HyperDeck Extreme 8K ist mit einer ganzen Reihe von Video- und Audioschnittstellen ausgestattet. Quad-Link 12G-SDI zur Unterstützung von SD-, HD-, Ultra HD- und 8K-SDI-Signalen; die 12G-SDI-Ausgänge unterstützen auch die Ausgabe von Video (Fill) und Maske (Key) während der Wiedergabe von RGBA 4:4:4:4-Dateien. Die Kompatibilität mit Unterhaltungselektronik wie Fernsehern und Projektoren wird durch den HDMI-Standard gewährleistet. Die Archivierung von Legacy-Formaten wird auch durch das Vorhandensein von symmetrischen und Consumer-Audioeingängen oder einer Timecode-Schnittstelle erleichtert. Die SDI-Ausgabe mit Downkonvertierung und Anzeige von Zusatzinformationen im Bild kann für die Vorschau verwendet werden. Außerdem gibt es eine 10G-Ethernet-Schnittstelle für den schnellen Medien-Upload über FTP

SDI- und HDMI-Schnittstellen ermöglichen die automatische Umschaltung von SD-, HD-, Ultra HD- und 8K-Standards. Zu den SD-Formaten gehören die NTSC- und PAL-Standards, während die unterstützten 720p-HD-Standards 720p50 und 59.94p umfassen. Zu den unterstützten Interlaced 1080i HD-Auflösungen gehören 1080i50 und 59.94, während die 1080p-Standards durch die Formate 1080p23.98, 24, 25, 29.97, 30, 50, 59.94, 60p und 1080 PsF repräsentiert werden. Der Ultra HD-Standard wird bis zu 2160p59.94, 2K und 4K DCI-Standards bis zu 25p unterstützt. 8K-Modi umfassen 4320p23.98, 24, 25, 29.97, 50, 59.94 und 60p



HDR

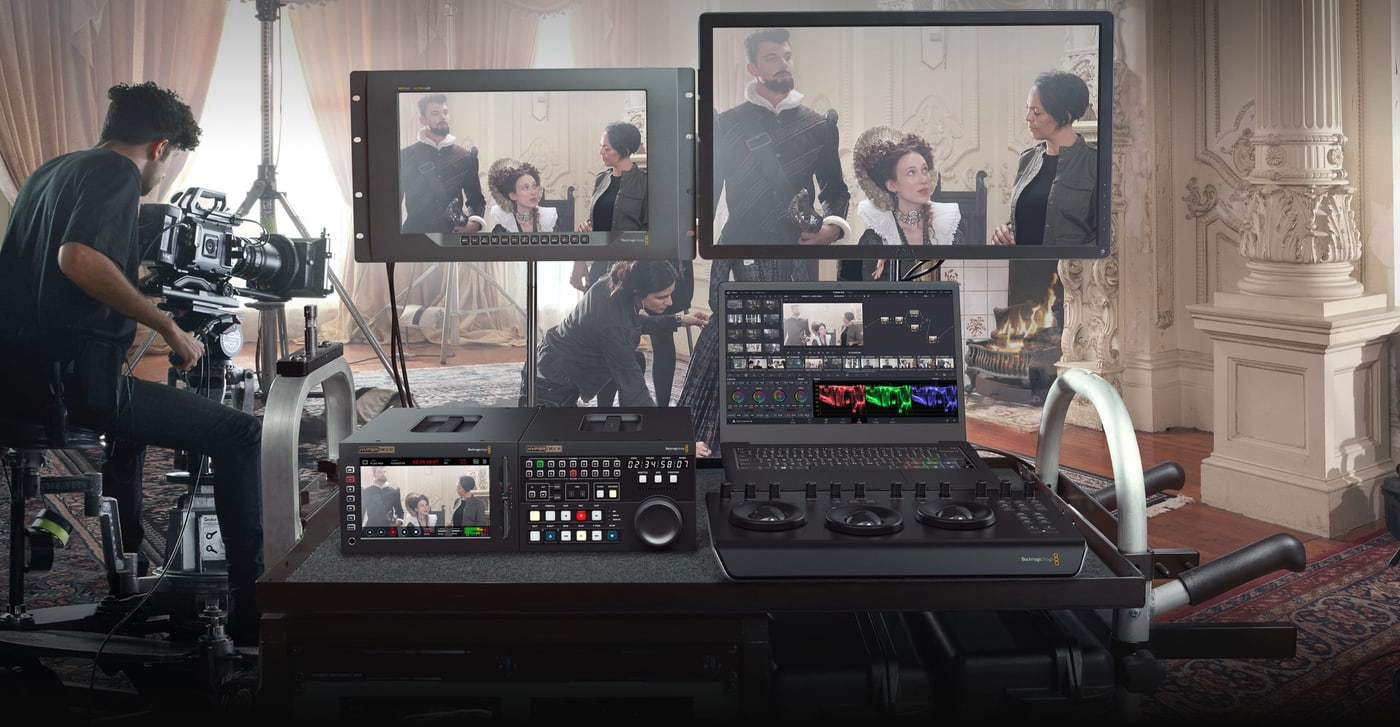

Der Videorekorder ist außerdem perfekt für HDR-Videos gerüstet, da er die neuesten HDR-Standards unterstützt und ein sehr helles Display mit einer großen Farbskala verwendet. Die Tools zur Signalmessung sind außerdem vollständig mit den HDR-Standards kompatibel. Die erzeugten HDR-Dateien enthalten die erforderlichen Metadaten, und sowohl die SDI- als auch die HDMI-Eingänge erkennen die HDR-Standards korrekt. PQ- und HLG-Formate werden in Übereinstimmung mit SMPTE ST 2084 verarbeitet. Das integrierte LCD zeigt nicht nur Videos mit den Farbräumen Rec. 2020 und Rec. 709 an, sondern stellt auch 100 % des DCI-P3-Standards dar

Messfunktionen

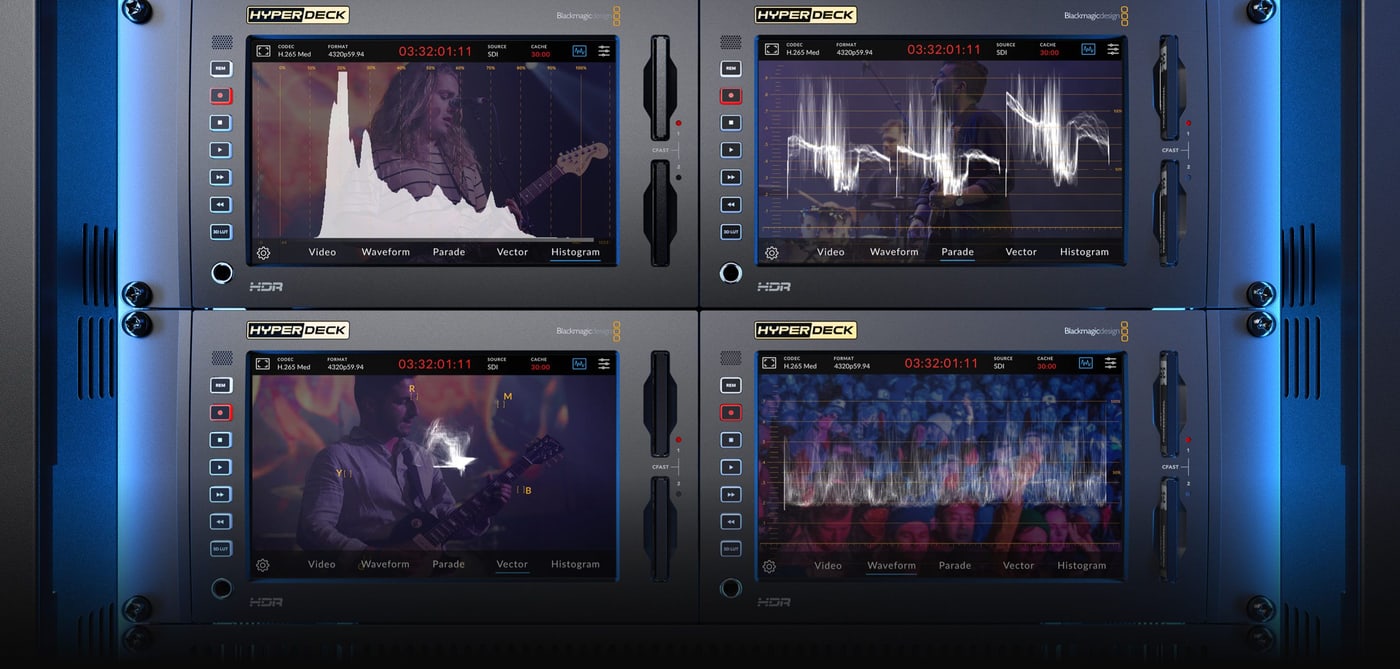

HyperDeck Extreme bietet eine breite Palette von Signalmessfunktionen, einschließlich Wellenform-, Vektorskop- und RGB/YUV-Komponentenanzeigen, die zur Überprüfung der Farbkorrektur und der Aufzeichnungskompatibilität mit Übertragungsstandards verwendet werden können. Außerdem gibt es eine Histogramm-Anzeige zur Überprüfung der Helligkeitsverteilung und des Einbrennens oder Ausbrennens. Die Messfunktionen können direkt im überwachten Video angezeigt werden



H.265 und ProRes

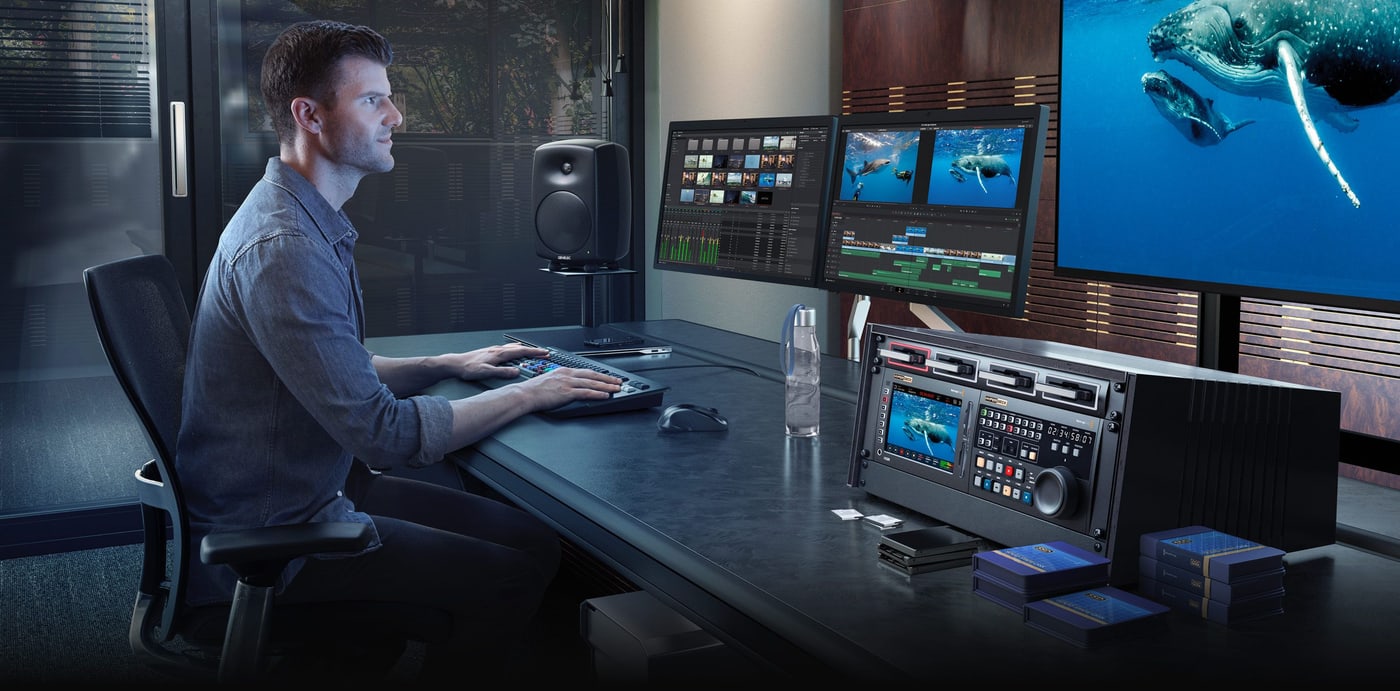

Die einfache Aufnahme und Arbeit mit dem 8K-Format wird durch die Implementierung des fortschrittlichen H.265-Codecs ermöglicht, der Komprimierungsverhältnisse von 60:1 bis 285:1 bietet, um den Speicherbedarf und die Bitraten zu minimieren. Die Aufnahme im H.265-Format kann für alle progressiven 8K-, Ultra HD- und HD-Formate durchgeführt werden. Das Modell HyperDeck Extreme 8K unterstützt außerdem die Aufnahme/Wiedergabe in den Formaten ProRes 422 HQ, ProRes 422 und ProRes 422 LT sowie die Wiedergabe von ProRes 4444-Material (Fill/Key). Der HyperDeck Extreme 8K-Recorder erzeugt Standarddateien, die mit den meisten Betriebssystemen und Anwendungen kompatibel sind. Die Medien können mit ExFAT oder HFS+ formatiert werden

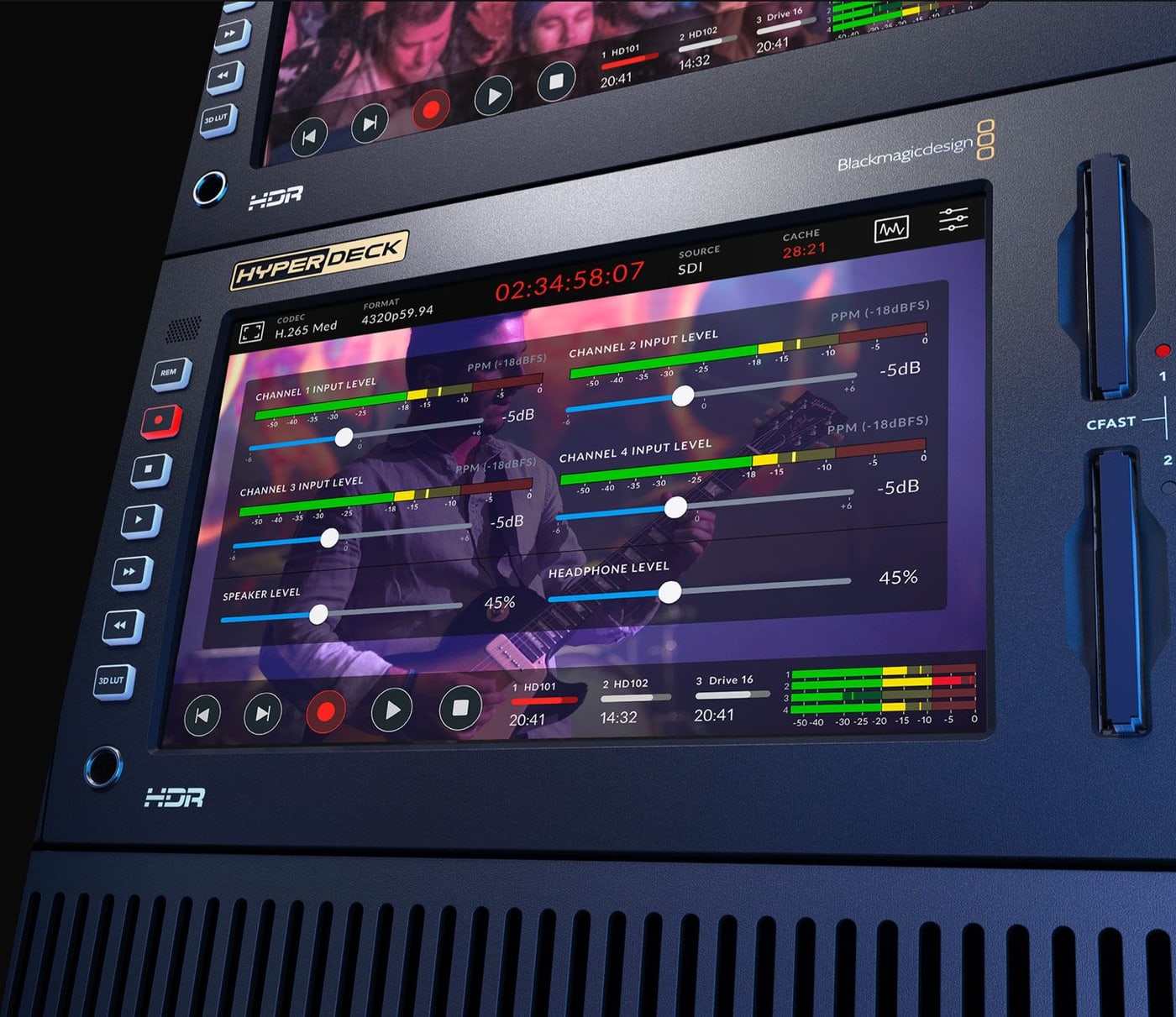

Audioaufnahme
HyperDeck Extreme 8K HDR unterstützt die Aufnahme von modernen digitalen und älteren Audiogeräten. Bei SDI-Formaten können 2, 4, 8 oder 16 Audiokanäle in Echtzeit aufgezeichnet werden. Vier analoge Eingänge mit XLR-Anschlüssen, zum Beispiel für die Aufnahme aller vier Kanäle von Betacam SP-Recordern sowie deren Metering über virtuelle Meter mit VU- oder PPM-Ballistik, runden das Audio-Interface-Angebot ab. Audiospuren von Unterhaltungselektronik können über die unsymmetrischen Cinch-Eingänge mit Consumer-Pegel aufgenommen werden. Selbstverständlich werden für alle Eingänge niedrige Rausch- und Verzerrungswerte gemäß den Rundfunkstandards garantiert

10G-Ethernet

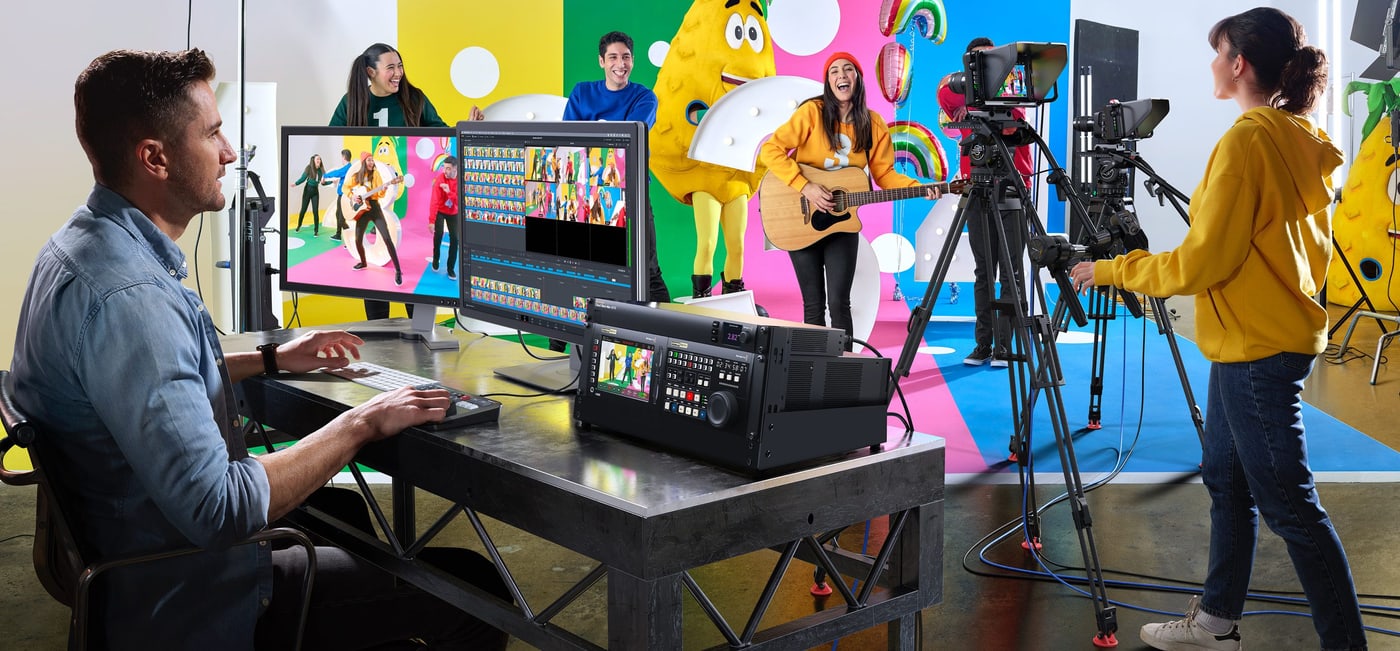

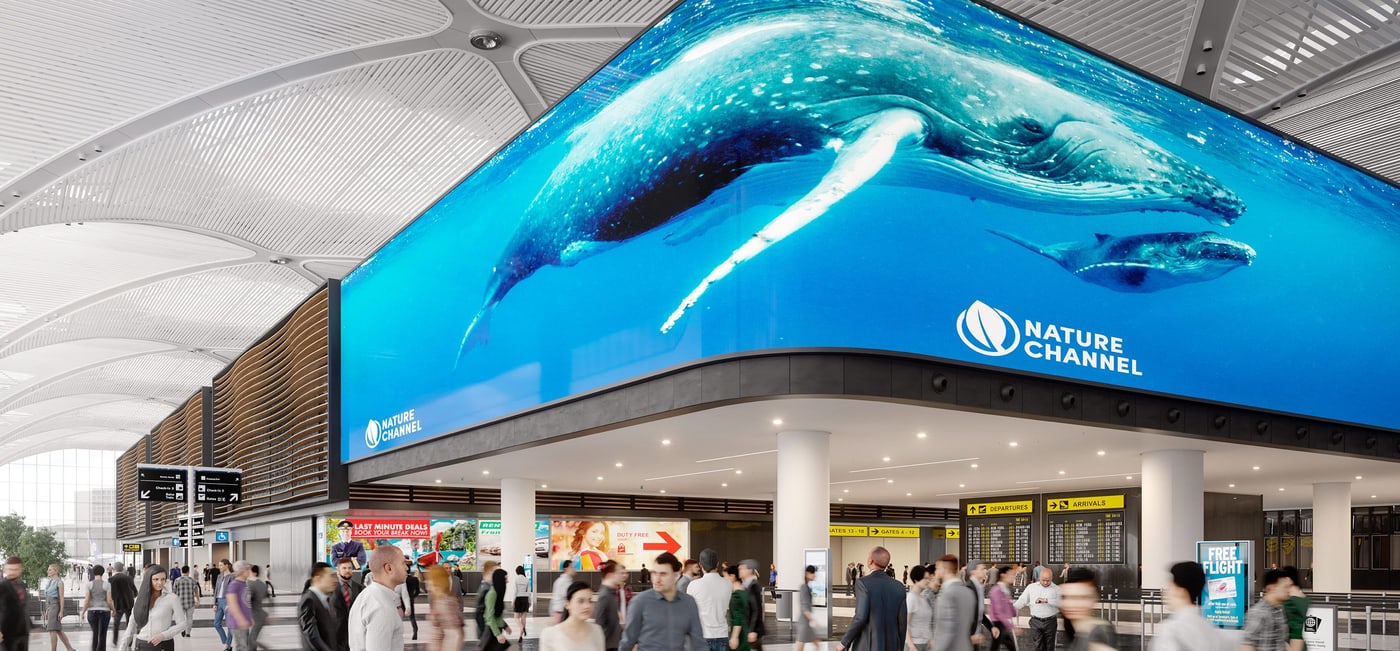

Dank der 10G-Netzwerkschnittstelle ist das HyperDeck Extreme 8K HDR-Produkt für Digital Signage-Anwendungen geeignet. Die Fernsteuerung ist über ein einfaches Textprotokoll möglich, und die Befehlstests können auch über die Telnet-Schnittstelle durchgeführt werden. Das Hochladen von Medien wird über das FTP-Protokoll realisiert. In Kombination mit großen Festplatten-Arrays, die an den USB-C-Anschluss angeschlossen sind, kann HyperDeck Extreme auch als Server für das Laden und Verwalten von Medien oder für das Playout verwendet werden
