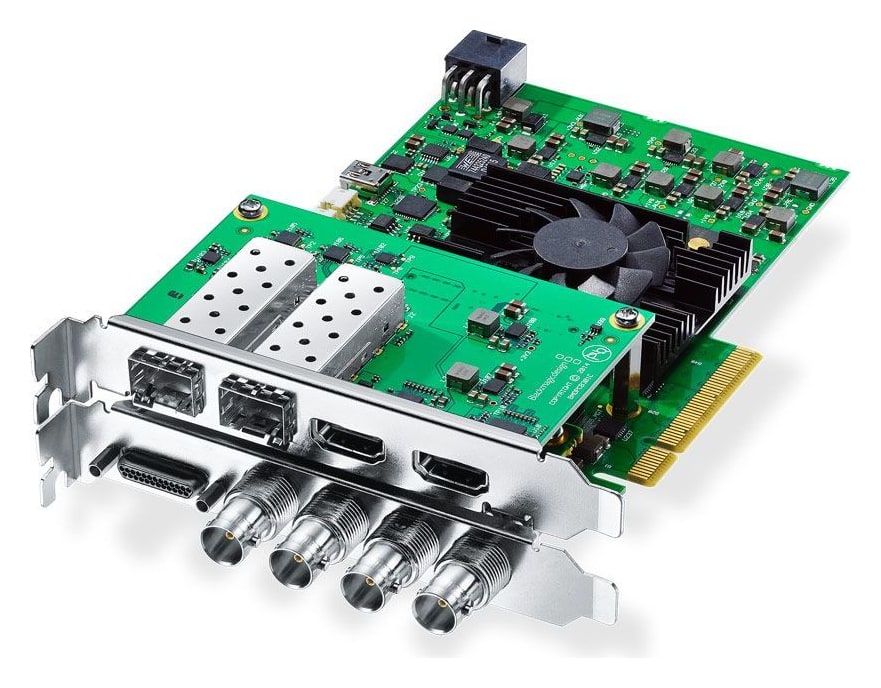

Blackmagic Design DeckLink 4K Extreme 12G

DeckLink 4K Extreme 12G ist eine High-End-Schnittkarte mit Dual-Link 12G-SDI-Schnittstelle und PCI-Express x8-Bus der zweiten Generation für Videoaufzeichnung und -wiedergabe mit einer Auflösung von bis zu 2160p60! Das duale UHD-SDI-Schnittstellendesign gewährleistet auch die nahtlose Unterstützung von stereoskopischen Formaten

2x 4K!

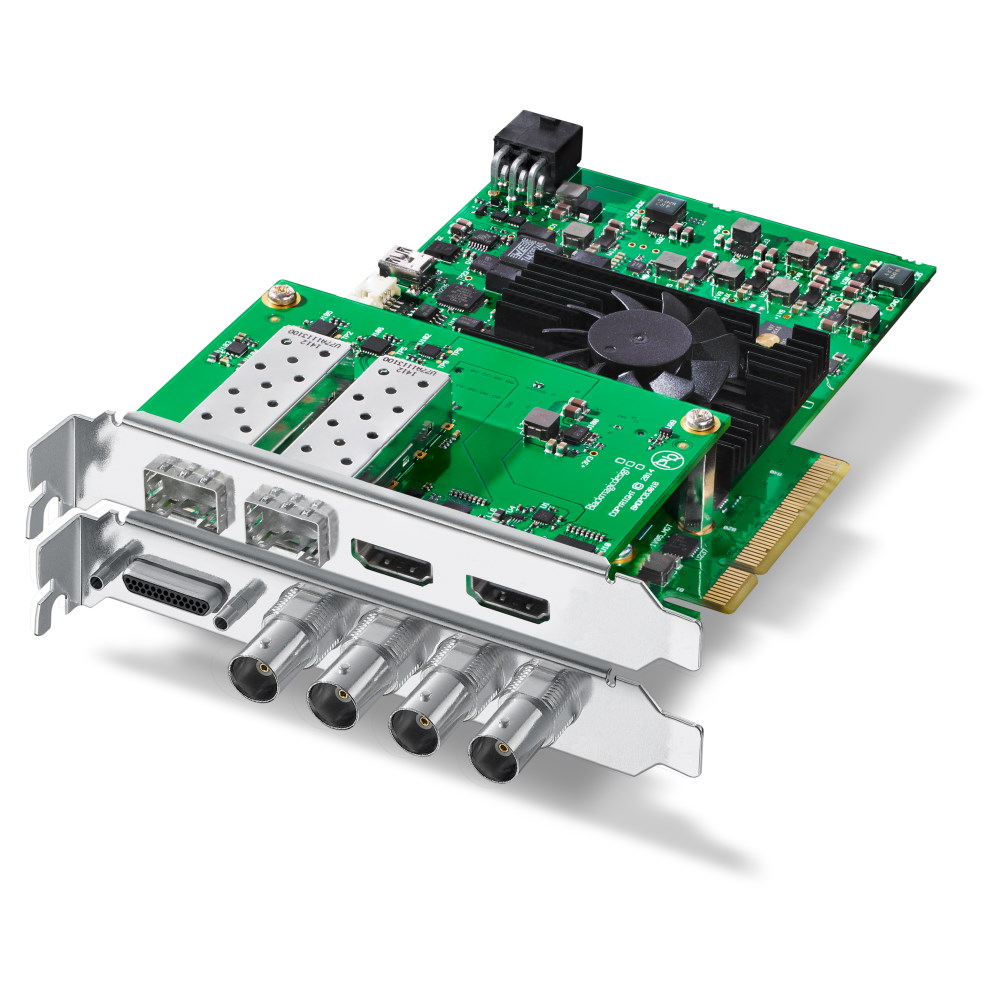

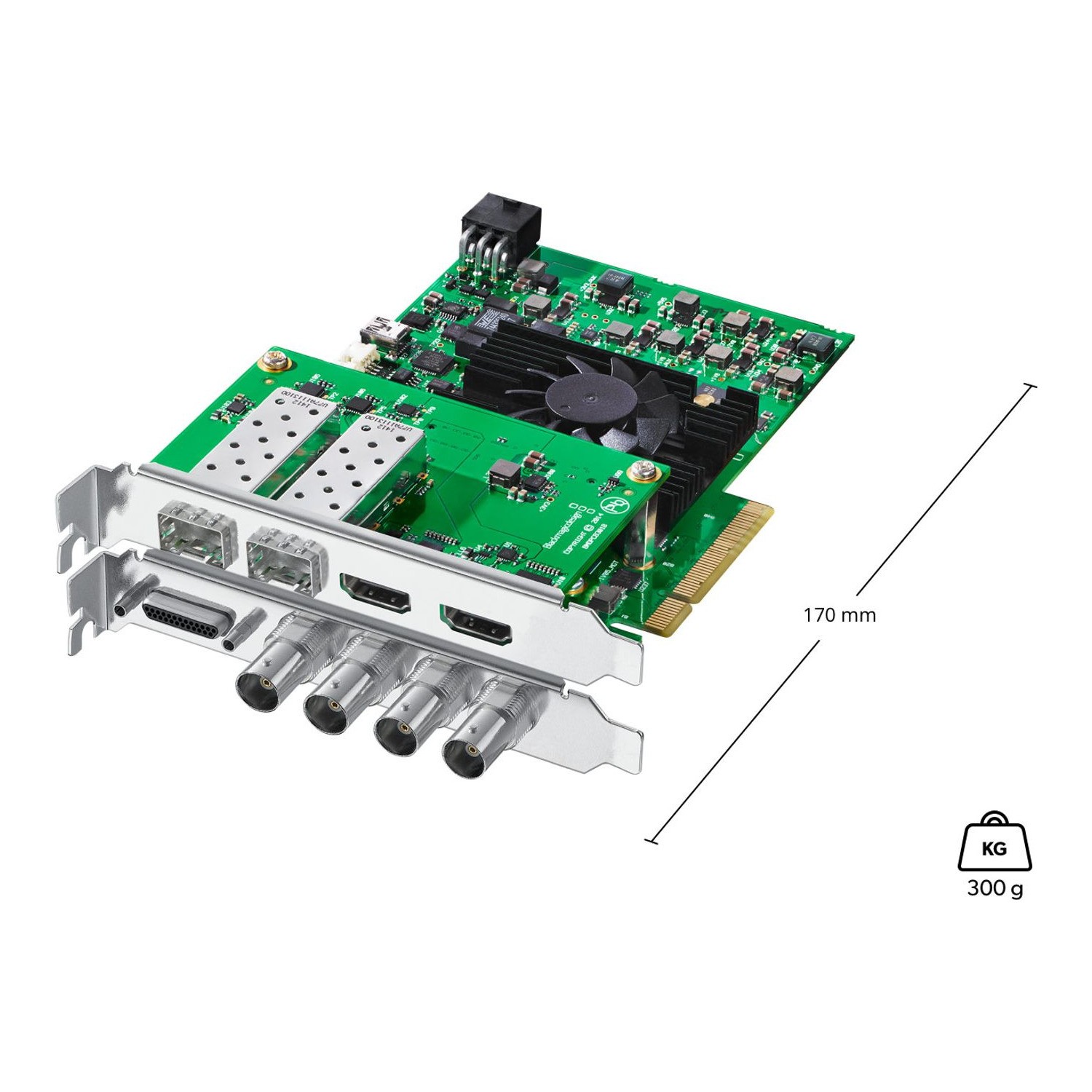

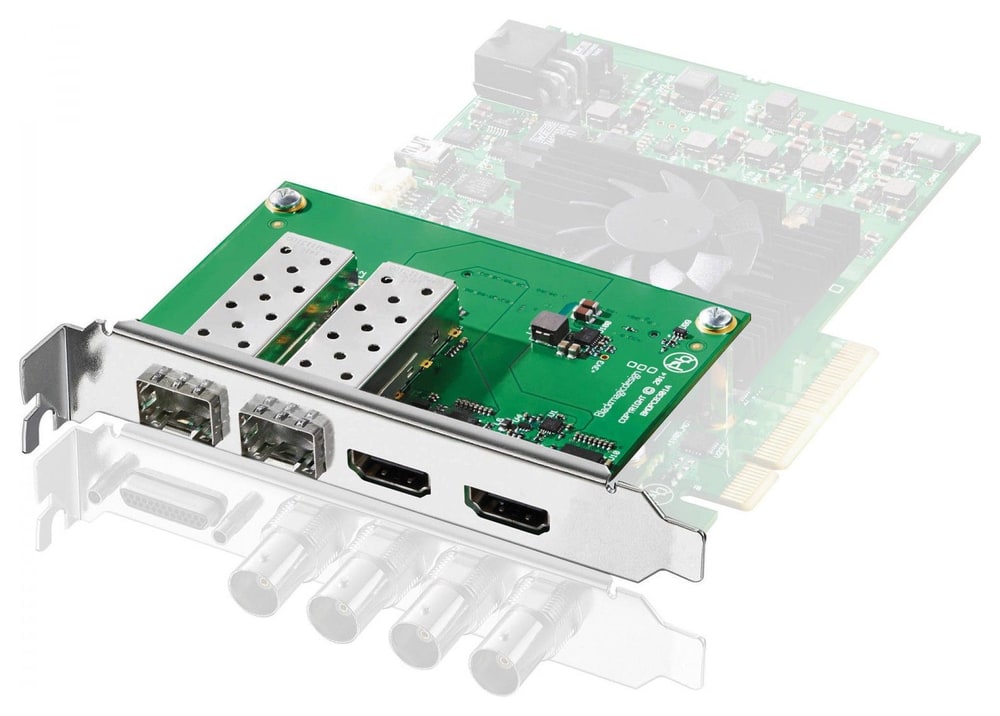

Die DeckLink 4K Extreme 12G Karte ist ideal für Benutzer von digitalen Kinokameras und bietet zwei 4K Ein- und Ausgänge. Durch die Unterstützung des 12G-SDI-Standards ist die Abwärtskompatibilität mit SD- und HD-Formaten gewährleistet, sogar mit den neuen Ultra HD-Standards mit einer Auflösung von bis zu 4096 x 2160 bei 60 fps. DeckLink 4K Extreme 12G unterstützt 10-Bit YUV-Signale, 8-, 10- und 12-Bit RGB-Signale und stereoskopische 3D-Formate mit einer Auflösung von bis zu 4096 x 2160 60 fps. Der DeckLink 4K Extreme 12G verwendet eine Sandwich-Kartenanordnung: Die Tochterkarte verfügt über eine HDMI-Schnittstelle und zwei Steckplätze für den Anschluss optionaler optischer SDI-Module. Diese Steckplätze sind SMPTE-konform und ermöglichen zukünftige Signalverbindungen über optische 12G-SDI-Kabel, so dass deutlich längere Kabel verwendet werden können.

Postproduktion von Film und Fernsehen
Der DeckLink 4K Extreme 12G ist besonders nützlich für Anwender in der Filmpostproduktion, in der kommerziellen Produktion, bei visuellen Effekten oder TV-Nachrichten und in anderen Branchen, in denen eine hohe Auflösung, eine perfekte Farbwiedergabe oder die Unterstützung von hohen Bildraten und Stereoskopie erforderlich sind. Anwender von DaVinci Resolve 11 werden die Möglichkeit des Vollduplex-Betriebs für gleichzeitige Videoaufnahme und -wiedergabe begrüßen. So können sie - direkt an den Drehorten! - Farbkorrekturen in Echtzeit durchführen. Dies kann z. B. bei der Installation der Filmbeleuchtung am Set usw. vorteilhaft genutzt werden.

Tools für Entwickler
Entwickler werden eine Reihe von technischen Verbesserungen zu schätzen wissen: Unterstützung von Untertiteln in allen Auflösungen, automatische Erkennung von Standards bei Eingaben, zuverlässigere CRC-Algorithmen, extrem niedrige Latenz, direkte Unterstützung von GPU-Beschleunigern, die Möglichkeit, Pixel direkt in die Framebuffer der Karte zu schreiben oder eigene Treiber zu erstellen.

SD, HD und UHD

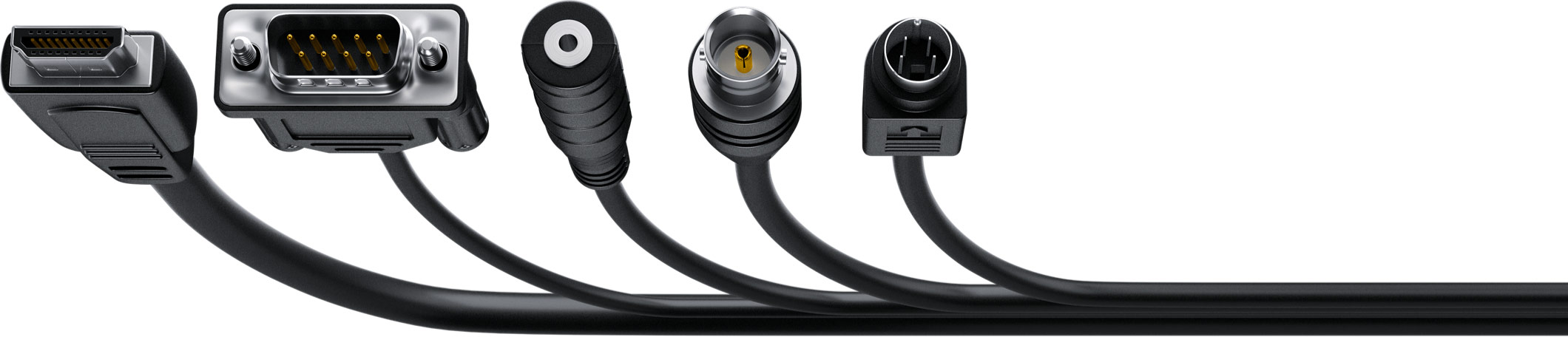

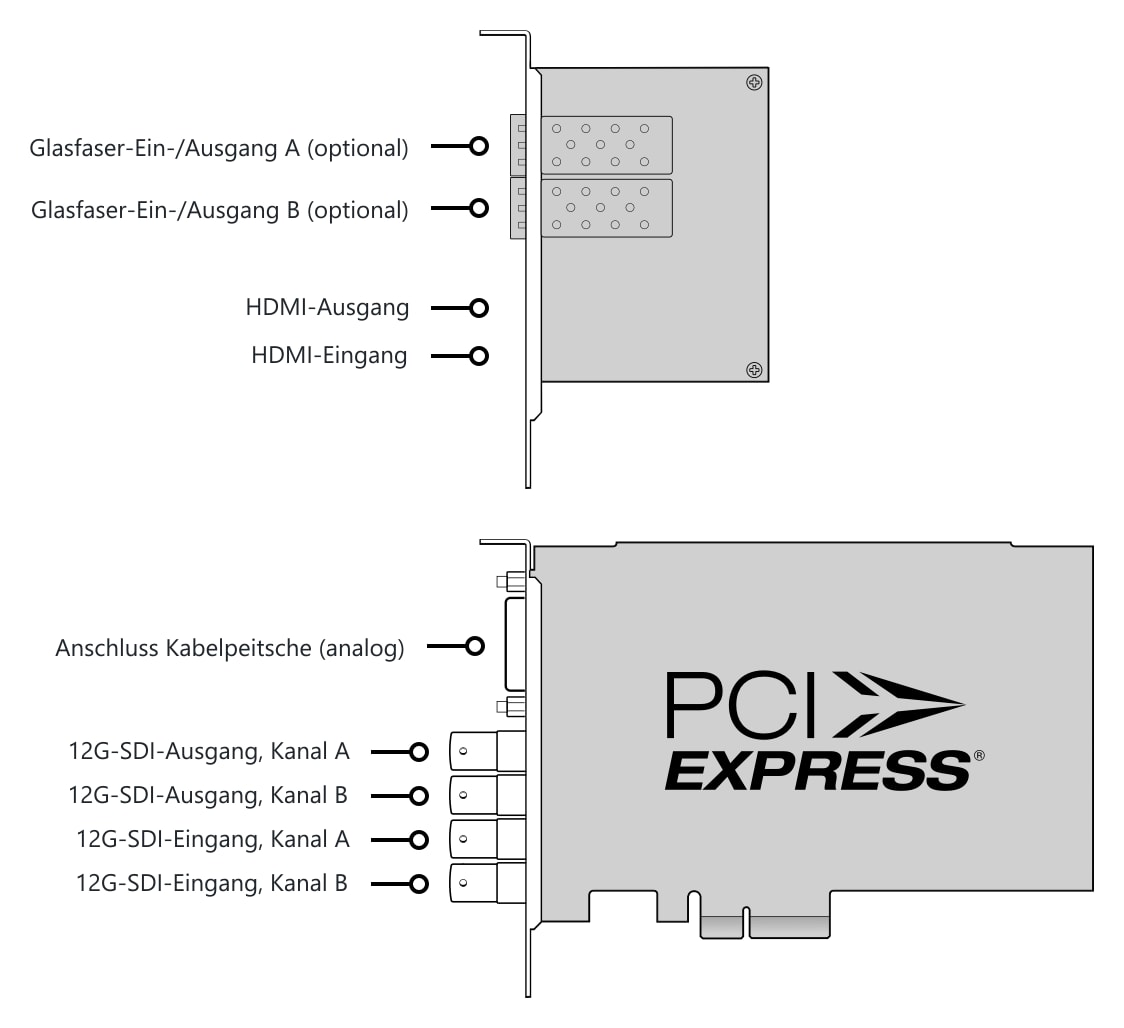

Die DeckLink 4K Extreme 12G-Karte verfügt über zwei 12G-SDI-Eingänge und ebenso viele 12G-SDI-Ausgänge, einen Sync-Eingang, einen RS422-Anschluss für die Videosteuerung und nicht zuletzt eine breite Unterstützung für SD-, HD-, Ultra HD- und DCI 4K-Formate. Die Karte bietet außerdem einen HDMI-Eingang/-Ausgang, symmetrische XLR-Anschlüsse für AES/EBU-Audio, unsymmetrische RCA/Cinch-Anschlüsse und die Möglichkeit, analoge Videoquellen über das mitgelieferte Breakout-Kabel anzuschließen.

HDR-Unterstützung
Die Treiber für Desktop Video 10.6.4 bieten Unterstützung für die HDR-Videowiedergabe über die HDMI-Schnittstelle der Schnittkarten UltraStudio 4K Extreme und DeckLink 4K Extreme 12G. Zu den neuen HDR-Funktionen gehören die Unterstützung für die Übertragung von HDR-Metadaten und den Rec. 2020-Farbraum. Anwender können eine Vorschau von Videos mit großem Dynamikbereich auf HDR-Displays über ein einziges HDMI-Kabel anzeigen, um HDR-Projekte in der neuen DaVinci Resolve 12.5 zu verarbeiten. Neue Consumer-Fernseher, die diesen Standard erfüllen, bieten nicht nur eine große Bildfläche und eine hohe Auflösung, sondern - im Vergleich zu herkömmlichen HDTV-Geräten - einen zehnfachen Helligkeitsbereich und ein enormes Kontrastverhältnis. Coloristen und Cutter, die mit DaVinci Resolve 12.5 und UltraStudio 4K Extreme- oder DeckLink 4K Extreme 12G-Karten arbeiten, können jetzt einfacher mit Videos von neuen digitalen Kinokameras mit großem Dynamikbereich, wie der URSA Mini 4.6K, arbeiten

Hauptmerkmale der DeckLink 4K Extreme 12G-Karte

• 2 x 12G-SDI Ein- und Ausgänge mit Unterstützung für SD, HD (bis zu 1080p60), 2K, Ultra HD und DCI 4K (bis zu 4096 x 2160 Auflösung bei 60 fps!).
• HDMI 4K-Eingang/Ausgang unterstützt SD- und HD-Standards bis zu 1080p60.
• Analoger Komponenteneingang/-ausgang, kompatibel mit SD- und HD-Formaten bis zu 1080p60, S-Video- und Composite-Schnittstellen.
• 4 symmetrische Audiokanäle an TRS-Anschlüssen.
• 2 Kanäle mit symmetrischer AES/EBU-Digitalschnittstelle.
• Genlock/Tri-Sync-Eingänge.
• RS-422-Anschluss zur Steuerung von Sony-kompatiblem Video.
• Zwei Steckplätze für optionale optische Module mit bis zu 12 Gbit/s.
• Unterstützt die Aufnahme und Wiedergabe von unkomprimiertem 8-, 10- und 12-Bit-Video.
• Treiber für Windows, Mac OS X und Linux.
• Unterstützt DaVinci Resolve, Fusion, Final Cut Pro, Adobe Premiere Pro, Photoshop, After Effects und mehr!
• Enthält Entwickler-Tools für Windows, Mac OS und Linux.
• Ebenfalls im Lieferumfang enthalten ist die Software Media Express für die Videoerfassung und -wiedergabe auf Windows-, Mac OS- und Linux-Plattformen.

'

DeckLink 4K Extreme 12G - Vierfach-SDI
...ist eine optionale Tochterkarte, mit der ältere Geräte, die vier 3G-SDI-Schnittstellenleitungen zur Übertragung von Ultra HD/4K-Videos nutzen, an das DeckLink 4K Extreme 12G-Produkt angeschlossen werden können. Die DeckLink 4K Extreme 12G-Ladekarte verfügt über eine native 12G-SDI-Schnittstelle zum Anschluss der neuesten Technologie, die 4K-Videos mit hoher Bildrate über ein einziges SDI-Kabel unterstützt. Ältere Monitore und Projektoren der ersten Generation verfügten jedoch über eine Quad-Link-3G-SDI-Schnittstelle, die die Verwendung von vier SDI-Kabeln erforderte. Die neue DeckLink 4K Extreme 12G - Quad SDI Tochterkarte behebt diese Diskrepanz und ermöglicht es Anwendern des DeckLink 4K Extreme 12G Produkts, sowohl die neueste 12G-SDI Technologie als auch ältere Quad-Link 3G-SDI Geräte zu nutzen

Mit der DeckLink 4K Extreme 12G - Quad SDI Tochterkarte können Coloristen, die mit DaVinci Resolve arbeiten, zum Beispiel auch ältere Monitore oder digitale Filmprojektoren direkt nutzen, ohne zusätzliche externe Konverter. Neben der Quad-Link 3G-SDI-Schnittstelle bietet die Tochterkarte auch einen Hardware-Konverter zur Umwandlung von 2160p60-Signalen von 12G-SDI-Eingängen in das 1080p60-Format. Die Tochterkarte ersetzt die HDMI-Erweiterungskarte, die standardmäßig mit dem DeckLink 4K Extreme 12G Produkt geliefert wird. Die Karte kann von den Anwendern leicht selbst ausgetauscht werden und ermöglicht nach dem Einbau sofort die Videoaufnahme oder -wiedergabe über die Quad-Link 3G-SDI-Schnittstelle.

---

Desktop Video 10.6.4 (April 2016)

• Unterstützung für den Rec. 2020-Farbraum am HDMI-Ausgang.
• Unterstützung für die Übertragung von HDR-Metadaten über HDMI.

Desktop VideoUpdate 12.0 (1/2021)

Desktop Video Update 12.0 implementiert Unterstützung für Apple M1 Prozessoren und macOS Big Sur auf DeckLink 4K und 8K, Intensity Pro 4K und UltraStudio Thunderbolt 3 Modellen.

Installation auf der Apple M1-Plattform (7/2021)
Blackmagic Design hat ein neues PDF-Dokumentveröffentlicht , das die Installation von Desktop Video für UltraStudio- und DeckLink-Karten auf Apple Mac-Plattformen mit M1-Prozessoren beschreibt .
