Blackmagic Design ATEM SDI

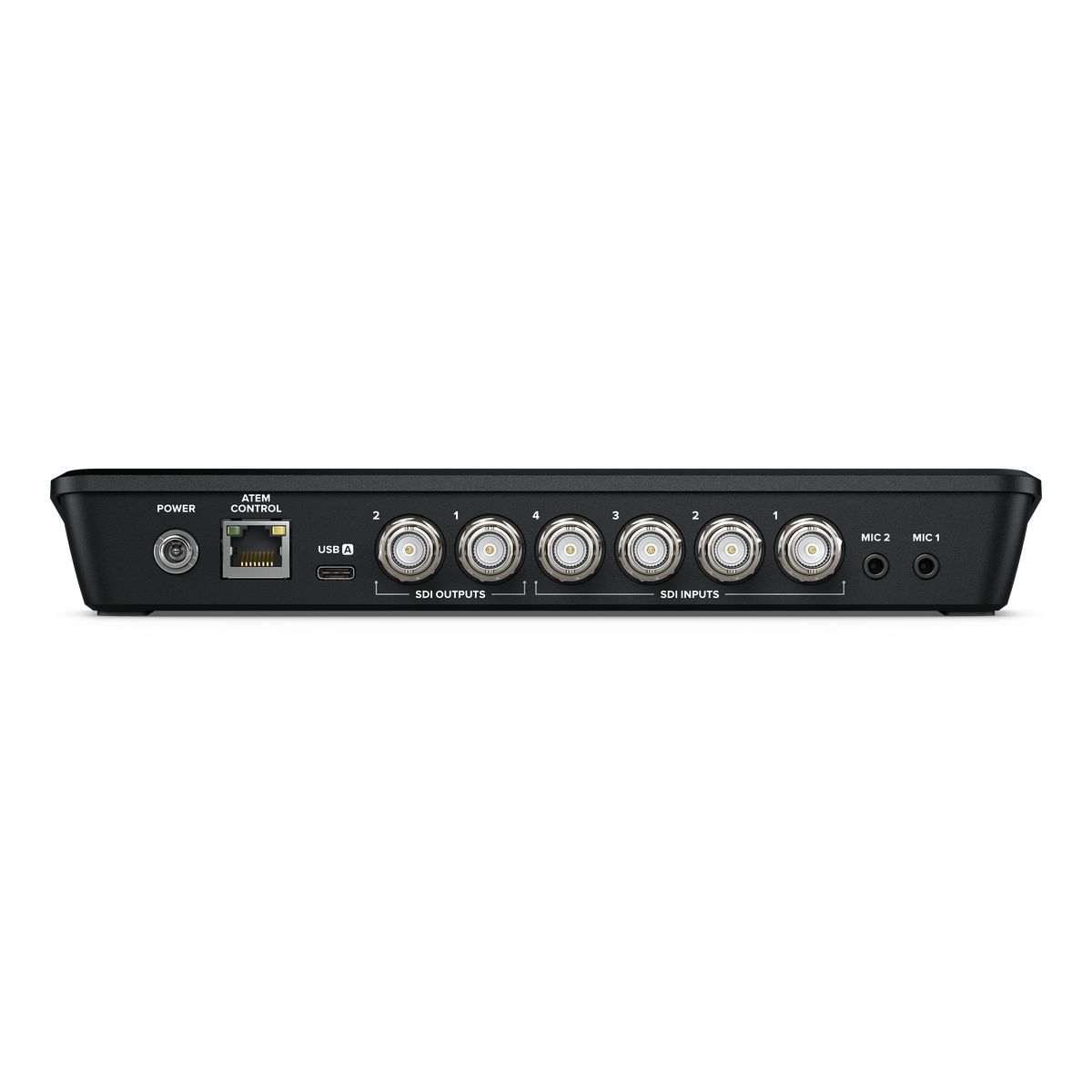

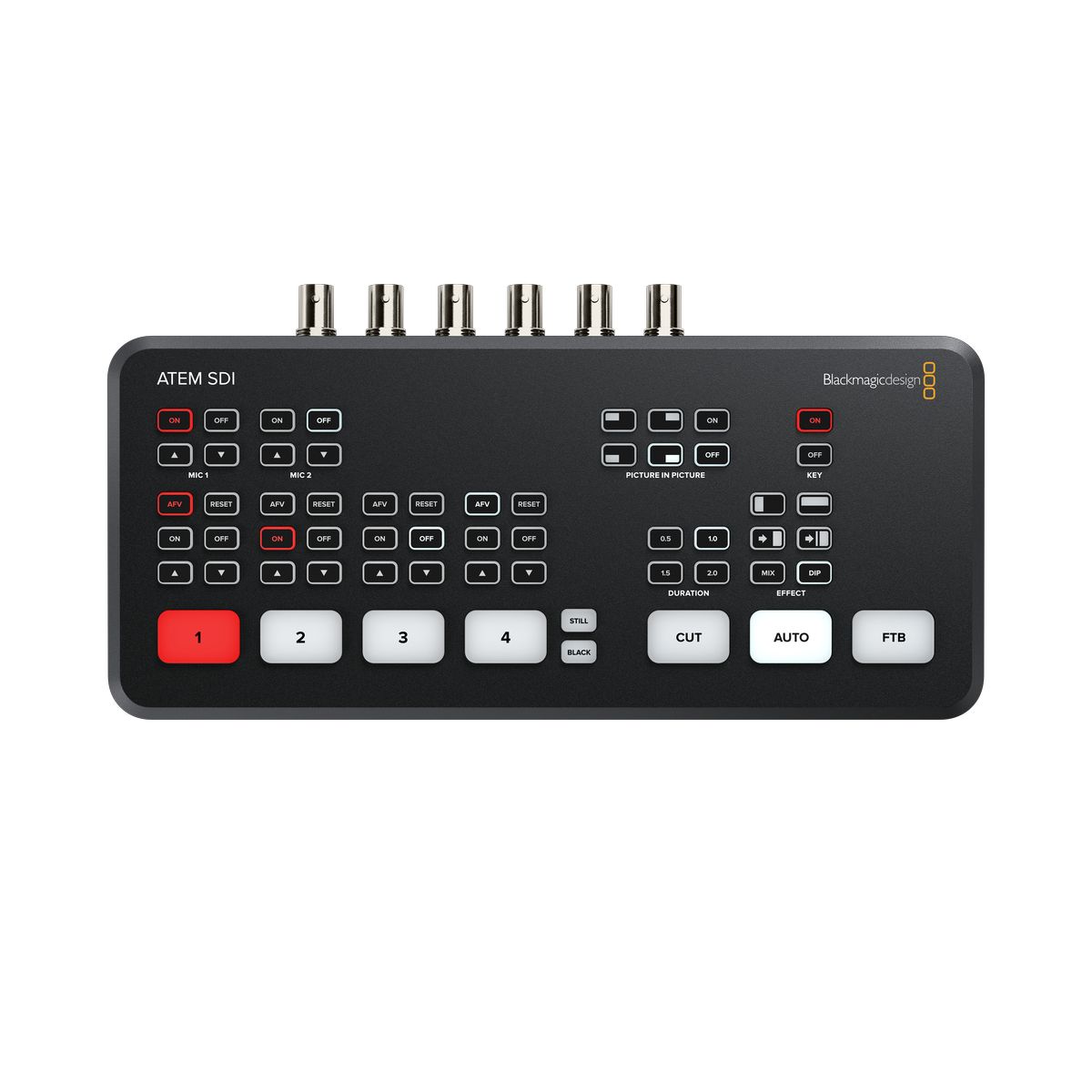

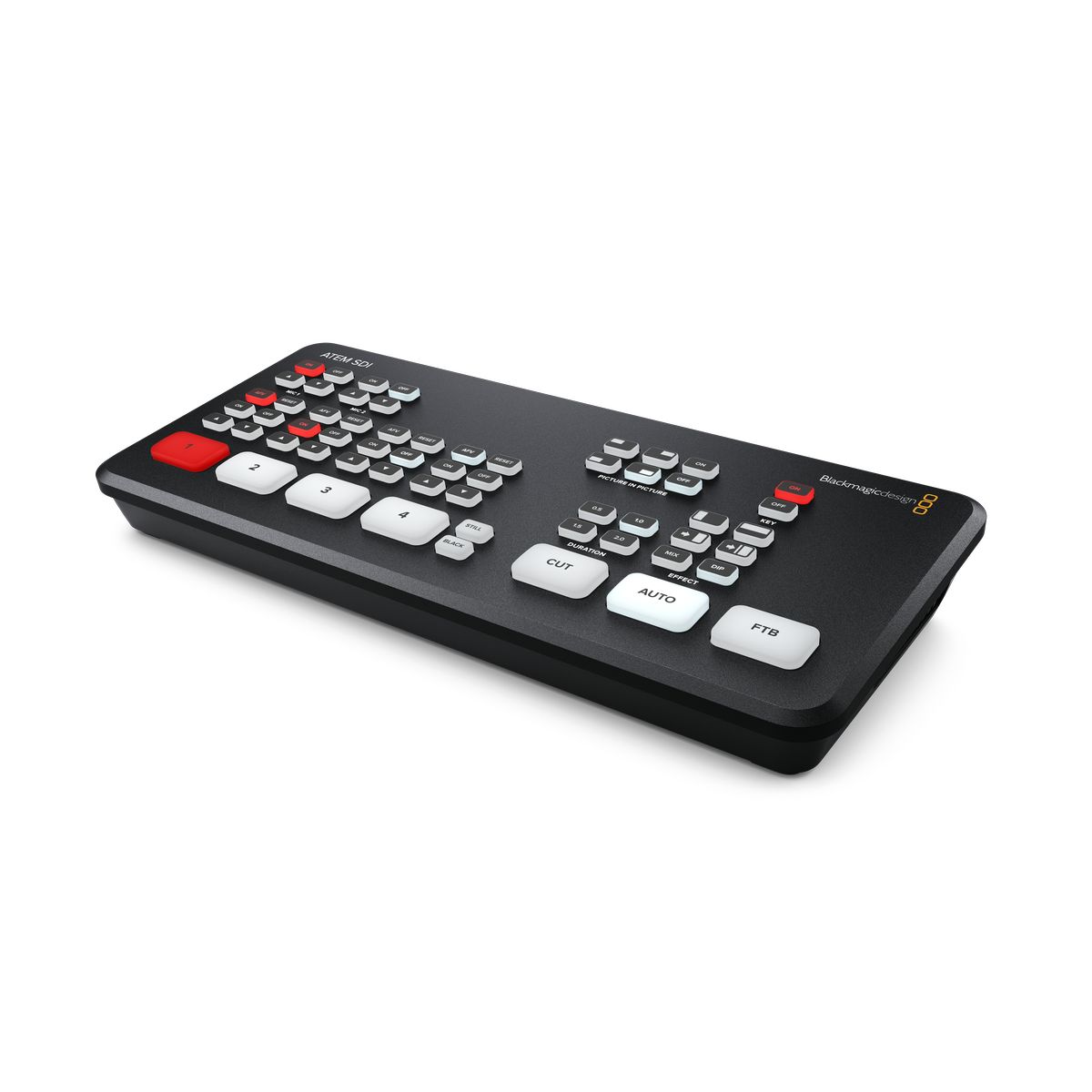

Die ATEM SDI-Modelle sind 3G-SDI-Varianten der beliebten ATEM Mini HD-Overheads! Die Modelle ATEM SDI und ATEM SDI Pro ISO verfügen über 4 SDI-Eingänge, die Variante ATEM SDI Extreme ISO über 8 SDI-Eingänge mit Standardkonvertierung und Signalsynchronisation. Die USB-Schnittstelle kann im Webcam-Modus betrieben werden, die Pro- und Extreme-Varianten bieten zusätzlich dedizierte Funktionen für Video-Streaming. Die ATEM SDI-Modelle sind außerdem mit einer integrierten, kompakten Konsole mit Tasten für die Eingangs- und Effektauswahl ausgestattet. Die ATEM SDI Pro- und Extreme-Modelle bieten außerdem Tasten zur Steuerung von Aufzeichnung und Streaming sowie zum Umschalten der Ausgabe zwischen Kameraausgängen und Programm- und Multiview-Modus. Auf der Rückseite befinden sich SDI-Eingänge für Kameras oder andere Videoquellen, Mikrofoneingänge, eine USB-Schnittstelle und SDI-Ausgänge ("Aux").

Streaming
Die Modelle ATEM SDI Pro und ATEM SDI Extreme bieten zusätzlich einen Hardware-Encoder für das Live-Streaming von Sendungen über eine Ethernet-Schnittstelle. Dies ermöglicht Streaming auf Plattformen wie YouTube, Facebook und Twitch in hoher Qualität, ohne das Risiko von dropped frames und mit einer einfacheren Konfiguration. Die ATEM Software Control-Anwendung bietet eine Reihe von Funktionen zum Einrichten des Streams; eine Vorschau des Sendestatus wird ebenfalls auf dem Multiview-Ausgang angezeigt, einschließlich der Bitrate. Um das Streaming von außerhalb des Studios zu erleichtern, unterstützen die ATEM SDI Pro- und Extreme-Modelle die Internet-Konnektivität über iOS- und Android-Mobiltelefone und USB-Schnittstellen. Diese Funktion kann auch genutzt werden, um eine Backup-Verbindung zur Ethernet-Schnittstelle herzustellen und so die Betriebssicherheit zu erhöhen.

Videoaufzeichnung
Die ATEM SDI Pro- und Extreme-Varianten unterstützen auch die direkte Aufzeichnung von Streaming-Video auf USB-Laufwerke. Dies ermöglicht lange Aufnahmen - im gleichen H.264-Format mit AAC-Audio wie das Streaming - sowie das anschließende Hochladen auf andere Online-Videoplattformen wie YouTube oder Vimeo. Die Overheads unterstützen die endlose sequenzielle Aufnahme auf mehrere, z. B. über einen USB-Hub angeschlossene Discs. Die Aufnahmeeinstellungen und die Disc-Auswahl können über die ATEM Software Control vorgenommen werden; der Multiview-Ausgang zeigt den Aufnahmestatus an.

Die Versionen ATEM SDI Pro ISO und Extreme ISO ermöglichen eine nachträgliche Postproduktion von Live-Shows durch die gleichzeitige Aufzeichnung mehrerer Videospuren, d.h. aller unbearbeiteten Ein- und Ausgänge der Show inklusive Metadaten und Timecode. Auch die verwendeten Standbilder werden zusammen mit den Videos gespeichert. So kann der Benutzer eine bereits ausgestrahlte Sendung leicht mit Farbkorrekturen, Effekten und neuen Grafiken bearbeiten. Der Ton der Sendung wird ebenfalls aufgezeichnet, um ihn später nachbearbeiten zu können.

Die ISO-Modelle sind auch in der Lage, das Projekt im DaVinci Resolve-Format zu speichern, so dass es anschließend mit einem einzigen Mausklick geöffnet werden kann! In der Projektdatei bleiben alle Bearbeitungen, Überblendeffekte und Standbilder erhalten. Das macht es einfach, die Bearbeitungsspuren zu bearbeiten oder sie ganz durch DaVinci Resolve Sync Bin für den Multikamera-Schnitt zu ersetzen.

Konvertierung von Videostandards
Jeder der 3G-SDI-Eingänge ist mit einer Funktion zur Konvertierung des Videostandards ausgestattet: So konvertieren ATEM SDI-Overheads ein 1080p-, 1080i- oder 720p-Eingangssignal automatisch in den gewählten Overhead-Standard. Die SDI "Aux"-Ausgänge können beliebigen Quellsignalen zugewiesen werden, einschließlich Befehlen und Signalisierungszuständen für die Kamerasteuerung. Bei den Varianten ATEM SDI Pro und ATEM SDI Extreme kann der SDI-Ausgang auch zur Anzeige einer Multiview-Vorschau verwendet werden.

ATEM Software-Steuerung
Die kostenlose ATEM Software Control-App erschließt die verborgenen Möglichkeiten der ATEM SDI-Overheads! Sie ermöglicht die vollständige Konfiguration aller Overhead-Funktionen über USB oder Ethernet; über die Netzwerkschnittstelle können sich auch mehrere Benutzer anschließen. Über die integrierte Medienbibliothek können statische RGBA-Bilder von ATEM Software Control für Logos, Titel oder Splash-Screens importiert werden, oder Grafiken können mit dem mitgelieferten Plug-in aus Photoshop importiert werden. Darüber hinaus können Overhead-Einstellungen in XML-Dateien gespeichert oder HyperDeck-Disk-Recorder über die Ethernet-Schnittstelle ferngesteuert werden.

Keying und DVE-Effekte

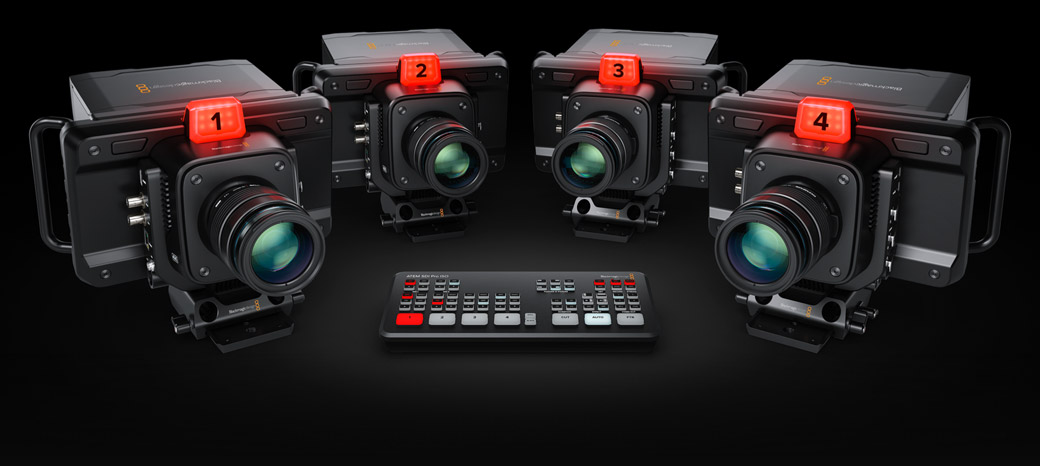

Das ATEM SDI Extreme bietet vier Keying-Effekte im Chroma-Modus für die einfache Erstellung von spektakulären virtuellen Studios mit bis zu vier Kameras. Über acht Eingänge können vier Kameras und die gleiche Anzahl an generierten Hintergründen aus dem virtuellen Studiosystem angeschlossen werden. Alternativ können auch statische Kamerapositionen erstellt und Standbilder aus internen Bibliotheken und Mediaplayern als Hintergründe verwendet werden. Natürlich ist es auch möglich, Makros zu erstellen, um Kameras zu wechseln und korrekte Hintergründe in Medienbibliotheken hochzuladen.

Zusätzlich zu den beiden unabhängigen DVE-Effekten der ATEM SDI Extreme-Modelle gibt es auch einen sehr leistungsfähigen SuperSource-Compositing-Prozessor mit vier weiteren DVE-Ebenen und einer zusätzlichen Ebene für Hintergründe. Jeder der Overhead-Eingänge des ATEM SDI Extreme kann als Quelle für einzelne DVE-Ebenen verwendet werden, die dann mit einem aus der Medienbibliothek ausgewählten Hintergrund kombiniert werden.

Multiview
Bei komplexeren Produktionen mit einer größeren Anzahl von Kameras ist es notwendig, alle Ausgänge der Kameras und anderer Videoquellen zusammen auf einem einzigen Monitor anzuzeigen. Die Modelle ATEM SDI Pro und ATEM SDI Extreme bieten einen professionellen Multiview-Ausgang für die Vorschau aller Videoeingänge und Programm- und Vorschauansichten auf einem SDI-Monitor. Jede der Kamera-Vorschauen zeigt außerdem einen Titel, Audio-Meter und eine Tally-Anzeige an. Die ATEM SDI Extreme-Version unterstützt eine Vorschau mit bis zu 16 Segmenten! Die Multiview-Vorschau zeigt auch den Mediaplayer, den Aufnahme- und Streaming-Status sowie das virtuelle Fairlight-Mischpult an.

Hauptmerkmale der ATEM SDI-Overheads

• Miniatur-Overhead mit integriertem Bedienfeld
• Bis zu 8 Eingänge für den Anschluss von Kameras und anderem Equipment
• Ethernet-Streaming bei ATEM SDI Pro und Extreme Modellen
• Unterstützt 4G- und 5G-Telefondatenkonnektivität bei ATEM SDI Pro und Extreme-Modellen
• H.264-Videoaufzeichnung auf USB-Laufwerke bei den ATEM SDI Pro und Extreme-Modellen
• Automatische Standardkonvertierung und Synchronisation für alle SDI-Eingänge
• Kostenlose ATEM Software Control App für macOS und Windows
• 4 ATEM Advanced Chroma Keyer Keying-Effekte für ATEM SDI Extreme
• Bis zu 6 unabhängige DVE-Effekte für ATEM SDI Extreme
• 16-Segment-Multiview-Vorschau für ATEM SDI Extreme
