Blackmagic Design ATEM Television Studio HD

Das ATEM Television Studio HD von Blackmagic Design ist ein neuer Overhead für die Live-Übertragungsfreigabe mit 8 Eingängen, Multiview-Fähigkeit, analogen Audioeingängen, Aux- und Programmausgängen, integrierten Kommunikationsfunktionen, zwei Mediaplayern mit Flash-Speicher, kreativem Interlacing, DVE-Effekten und mehr. Der Nachfolger des sehr beliebten ATEM Television Studio!

Das neue ATEM Television Studio HD löst das sehr beliebte ATEM Television Studio ab. Er verfügt über vier 3G-SDI- und ebenso viele HDMI-Eingänge, so dass bis zu acht verschiedene Videoquellen angeschlossen werden können, darunter professionelle SDI-Kameras, HDMI-Modelle für Verbraucher, Computer und Spielkonsolen. ATEM Television Studio HD unterstützt alle gängigen SD- und HD-Formate bis zu 1080p60 und bietet darüber hinaus zwei analoge Audioeingänge, RS-422- und Ethernet-Schnittstellen, ein integriertes Netzteil sowie Haupt- und Hilfsausgänge. Eine Multiview-Funktion ist sowohl an den SDI- als auch an den HDMI-Ausgängen verfügbar und ermöglicht eine klare Darstellung aller Videoquellen und -ausgänge mit Audiopegeln, Untertiteln und anderen Informationen



Der ATEM Television Studio HD Overhead ist ein sehr vielseitiges Produkt, das sich für Live-Nachrichten und die Berichterstattung über kulturelle oder sportliche Ereignisse, Videoblogs, Spielshows, Internet-Talkshows, Hochzeiten, Konzerte usw. eignet. Selbstverständlich sind alle Eingänge synchronisiert, um Videoquellen ohne Bildartefakte umzuschalten. So kann das Gerät auch als Eingangsschnittstelle für A/V-Workstations genutzt werden und per Knopfdruck flimmerfrei zwischen den Videoquellen umschalten

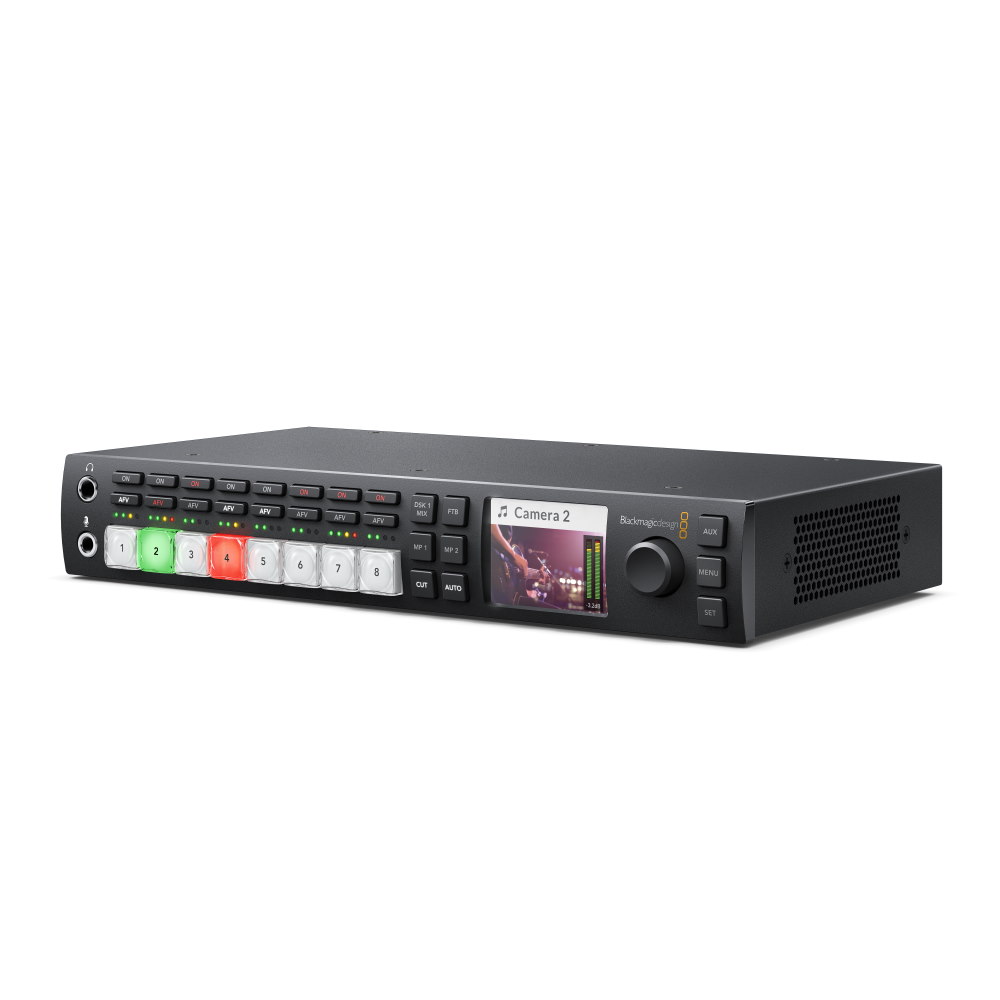

Dank seines Miniaturdesigns ist das ATEM Television Studio HD eines der kleinsten voll ausgestatteten Overheads der Welt. Es nimmt nur 2/3 der Breite eines 19"-Instrumentenschranks ein und bietet dennoch ein umfassendes Set an Werkzeugen für eine komplette Live-Showfreigabe, einschließlich Effekten und Interlacing, wobei nur die Bedienelemente auf der Vorderseite verwendet werden. Auf der Frontmaske befinden sich 8 große Tasten zum Umschalten zwischen den Videoquellen sowie entsprechende Tasten für Audio, Downstream-Taste, Blend-to-Black, Media-Player-Steuerung oder die Cut-Funktion. Außerdem gibt es ein LCD-Display oder zusätzliche Tasten und einen Drehregler für die Einstellung von Interlaced- oder Effektparametern. Drücken Sie einfach die Eingangstaste - die anschließend im Hauptausgang angezeigt wird - und schalten Sie mit den Tasten Cut oder Auto um, oder fügen Sie Effekte oder Keyed-Grafiken hinzu!



Für mehr kreative Freiheit kann ATEM Television Studio HD mit einem kostenlosen Software-Control-Panel für Windows und Mac OS ergänzt werden. Die Software verfügt über intuitive Steuerelemente mit verschiedenen Bedienfeldern für das Umschalten von Videoquellen, die Medienverwaltung, die Audiomischung und Untersteuerungen sowie die Farbkorrektur der Kamera. Das Switcher-Bedienfeld basiert auf dem klassischen Hardware-Bedienfeld-Layout für einfaches und schnelles Umschalten zwischen Videoquellen, Einstellen von Überblendeffekten, Anwenden von Upstream/Downstream-Tasten usw. Über das Medien-Panel können Sie bis zu 20 Standbilder mit Alphakanal importieren und diese automatisch in den Overhead-Flash-Speicher hochladen, um sie während der Erstellung einer Live-Show in Echtzeit anzuzeigen. Das virtuelle Mischpult ist in der Lage, bis zu 20 Audiospuren zu verwalten und deren Pegel und Routing anzupassen. Das Audiomischpult zeigt auch die Audiopegel an, bietet die Möglichkeit, Kanäle stumm zu schalten oder die Funktion "Audio Follows Video" zu verwenden, usw



Es gibt auch einen kompletten Bereich für die Fernsteuerung von Kameras über die SDI-Schnittstelle, z.B. können Blackmagic Studio, Micro und URSA Mini Modelle verwendet werden. Diese Kameras verfügen außerdem über eine integrierte Primärfarbkorrektur, die aus der legendären DaVinci Resolve-Anwendung stammt und vom Overhead aus ferngesteuert werden kann. Das macht es viel einfacher, Kameras farblich abzustimmen oder kreativ mit dem Farbschema einer Sendung zu arbeiten. Mit kompatiblen Objektiven können auch Fokus und Blende ferngesteuert werden, ebenso wie die Änderung von Kameraeinstellungen oder die Positionierung von PTZ-Kameras. Sehr interessant ist auch die Möglichkeit der gleichzeitigen Verbindung mehrerer Benutzer: Ein Benutzer kann beispielsweise die Umschaltung von Videoquellen steuern, ein anderer kann Audio abmischen, ein anderer kann neue Grafiken hochladen, während ein anderer Benutzer Farbkorrekturen an den Kameras vornimmt



ATEM Television Studio HD bietet Überblendungen und Effekte in Broadcast-Qualität, die per Tastendruck auf der Vorderseite angewendet werden können. 18 Überblendungseffekte stehen zur Verfügung, die dank der Optionen zur Anpassung von Größe und Farbe von Kanten, Bewegungsrichtungen usw. eine breite kreative Palette bieten. Es gibt auch 2D-DVE-Effekte, die die Position und Größe des Videos in Echtzeit ändern können - so stehen dem Anwender sowohl Bild-in-Bild-Effekte als auch sehr effektive DVE-Interlaced-Effekte zur Verfügung



Das Gerät verfügt über eine Grafikbibliothek mit der Möglichkeit, bis zu 20 Standbilder zu speichern, die dann über zwei Media-Player angezeigt werden können. Dank der Verwendung von Flash-Speicher wird die Bibliothek beim Ausschalten des Geräts nicht gelöscht. Der Upstream-Key verfügt über einen Vollfarb-Keyer zur Integration von Aufnahmen vor grünem Hintergrund - so lassen sich problemlos Wettersendungen oder komplette virtuelle Studios erstellen. Das Modell ATEM Television Studio HD verfügt außerdem über zwei nachgeschaltete Keyer zur Integration von Grafiken und Logos in die von Ihnen erstellten Programme. Optional kann ein neuer HyperDeck Studio Mini VCR zusammen mit dem Regisseur im Rack installiert werden, der als Videoquelle im Format ProRes 4:4:4:4 einschließlich Alphakanal dienen kann. So können Sie bewegte Grafiken in Echtzeit in Ihre Shows integrieren!



Das Funktionsangebot des ATEM Television Studio HD umfasst auch Kommunikationsfunktionen für SDI-Kamerastationen. Der Kommunikationskanal verwendet den SDI-Vorschau-Stream und seine Audiokanäle 15 bzw. 16. Dadurch wird der Reporter nicht durch das Echo seiner eigenen Stimme gestört, das durch eine leichte Verzögerung des Signals entsteht

Wesentliche Merkmale

• 4x 3G-SDI und 4x HDMI Eingänge mit Signalsynchronisation
• Unterstützung für SD- und HD-Standards bis zu 720p, 1080i und 1080p60
• Multiview-Ausgang für acht Videoquellen und Vorschauausgabe
• Speicher für bis zu 20 RGBA-Standbilder
• Integrierte DVE-Effekte mit 3D-Rahmen und -Schatten
• Zeilensprungverfahren einschließlich Wischern, SMPTE-Zeilensprungverfahren usw.
• 1x Upstream- und 2x Downstream-Schlüssel
• Zusätzlicher Ausgang und Videovorschau auf dem LCD-Display
• Audiomischer für alle eingebetteten und eigenständigen Kanäle
• Symmetrische XLR-Audioeingänge
• Interne Videoquellen einschließlich Streifen, Schwarz, zwei Farbgeneratoren und zwei Mediaplayer
• Ethernet-Anschluss für die Fernsteuerung mit Windows- und Mac OS-Anwendungen
• Kompatibel mit allen Bedienfeldern der ATEM Broadcast Panel Serie
• Genlock Black Burst/HD Tri-Sync-Eingang für die Overhead-Integration in größere Studiogeräte
• Kompakte 2/3 19"-Rack-Bauweise
• Kann allein verwendet oder mit dem optionalen Teranex Mini Rack Shelf Adapter in ein Rack eingebaut werden
