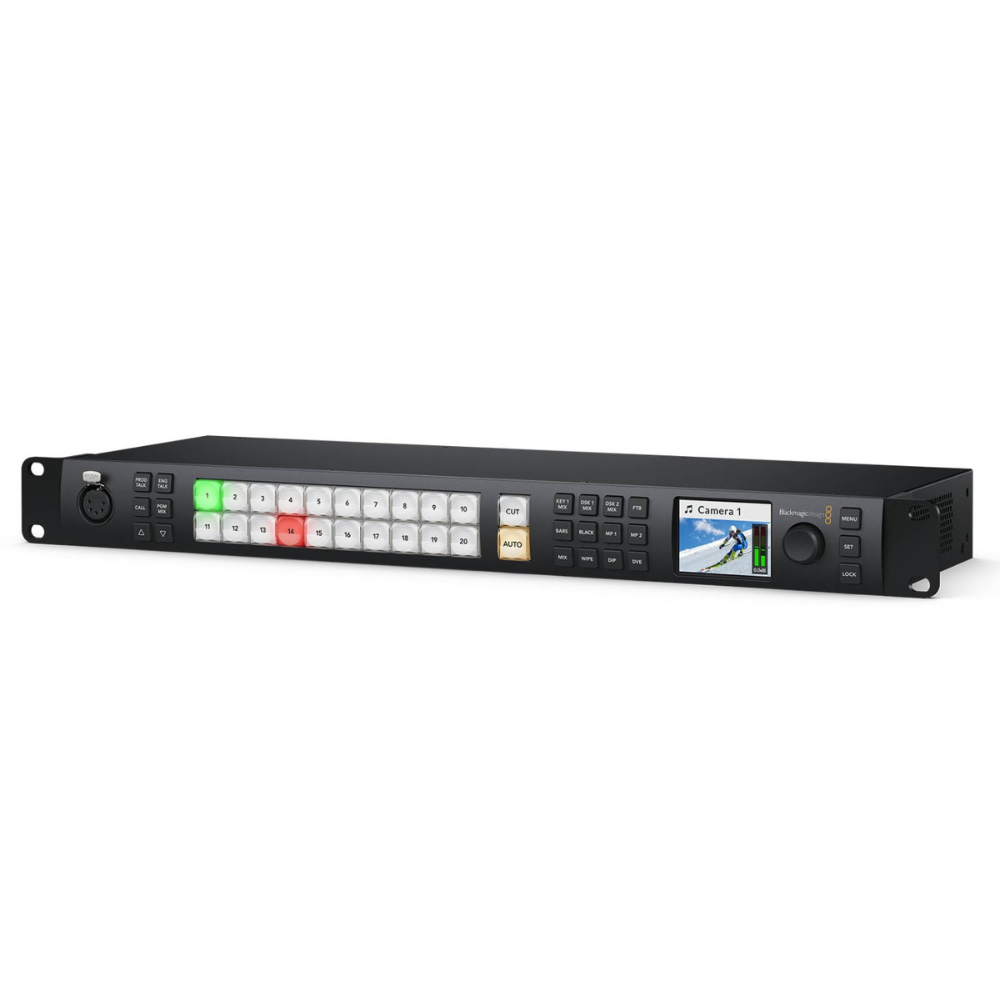

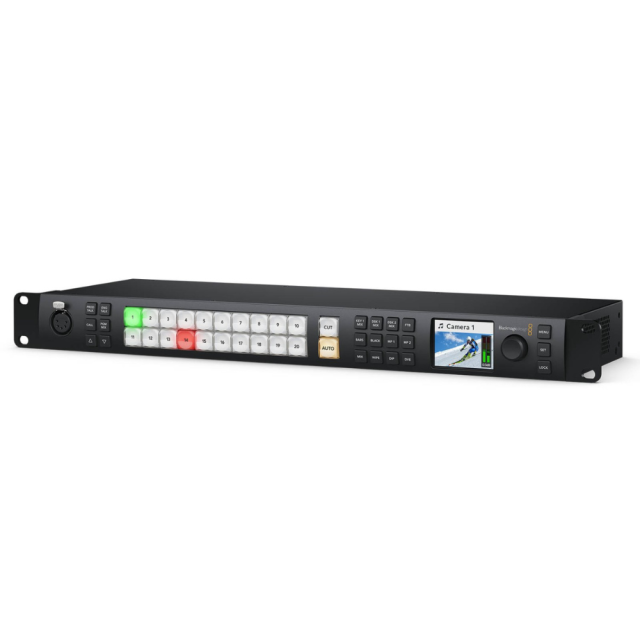

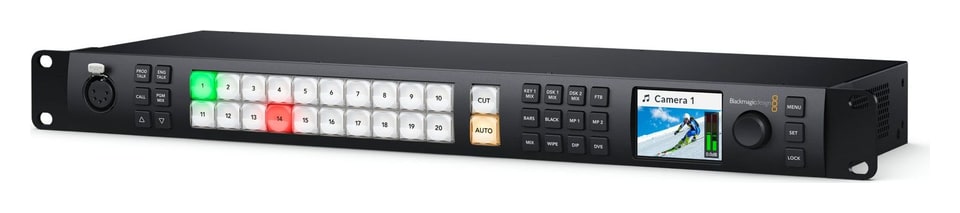

Blackmagic Design ATEM 2 M/E Constellation HD

Die ATEM Constellation HD Familie bietet ein 1 M/E Modell mit 10x 3G-SDI Eingängen, ein 2 M/E Modell mit 20x 3G-SDI Eingängen und eine 4 M/E Variante mit 40x 3G-SDI Eingängen. Alle Versionen sind mit einer Standard-Konvertierungsfunktion für SDI-Eingänge, vier Instanzen der Color-Keying-Funktion und DVE-Effekt auf jedem Bus, Mediaplayer usw. ausgestattet. Darüber hinaus gibt es einen USB-C-Ausgang im Webcam-Modus, ein internes Fairlight-Mixer-Interface mit Unterstützung von bis zu 156 Kanälen bei der 4 M/E-Variante (bietet auch eine MADI-Schnittstelle), ein Hardware-Bedienfeld auf der Vorderseite inkl. LCD-Display und LED-Tasten, einen Ethernet-Anschluss und einen USB-Anschluss. LCD-Display und LED-Tasten, Ethernet-Anschluss für Fernsteuerung, Windows/MacOS-Anwendung... Im Verkauf ab 4/5 2022.

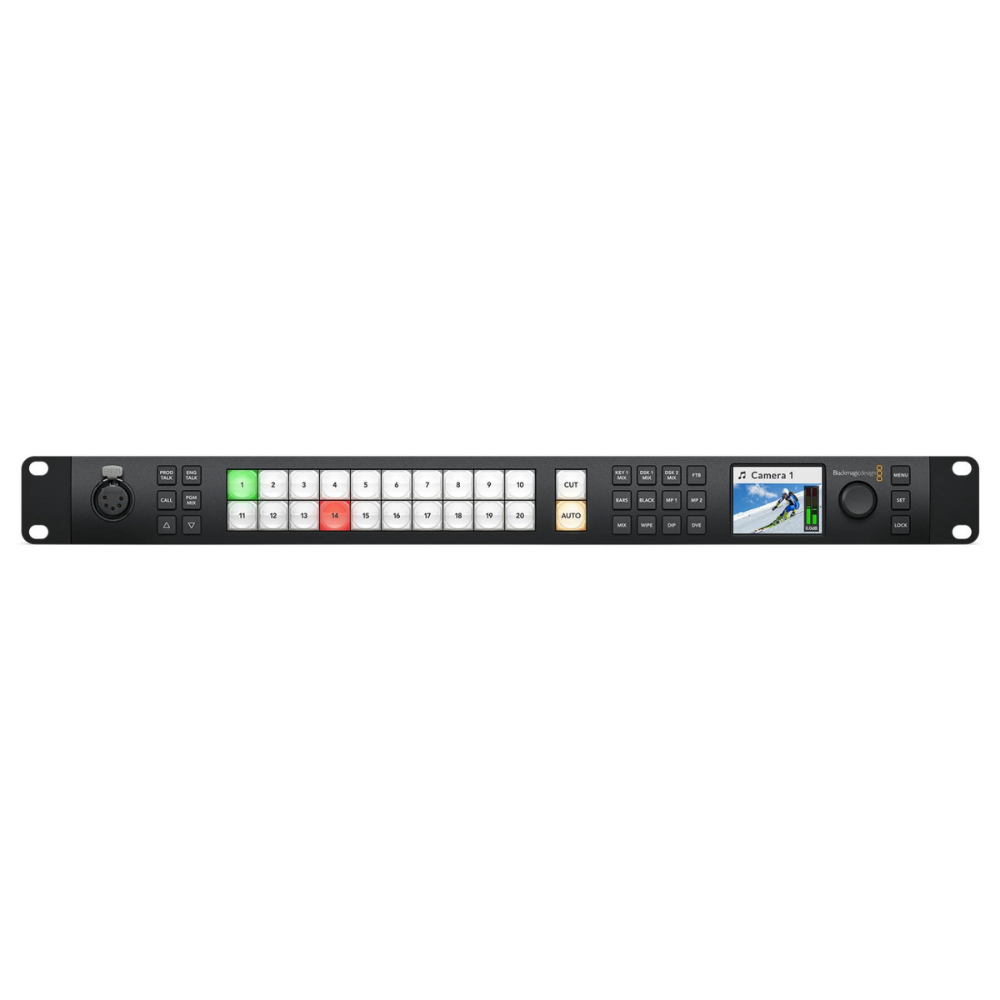

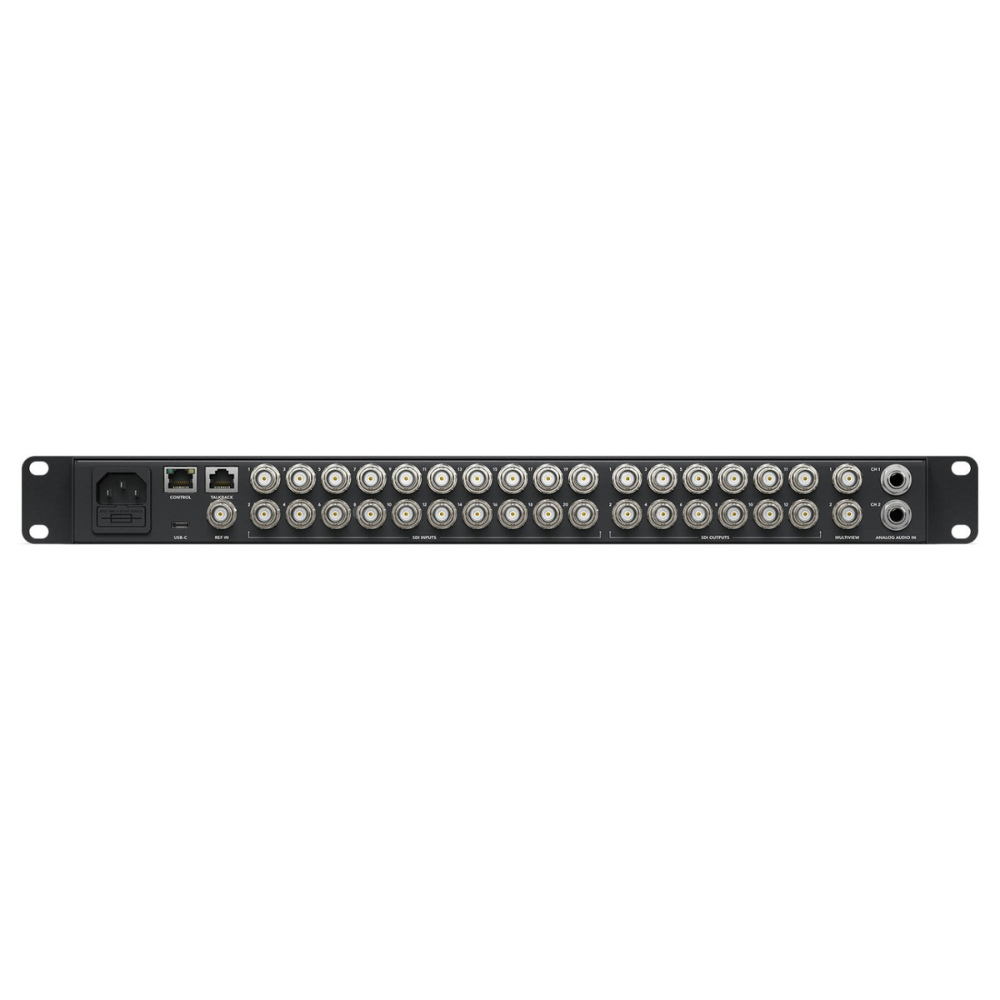

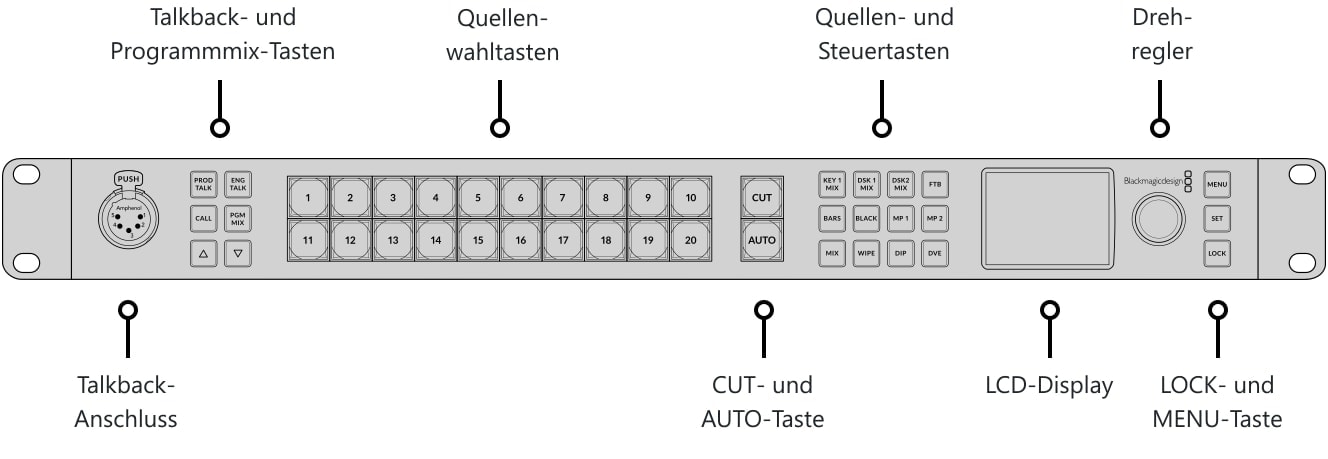

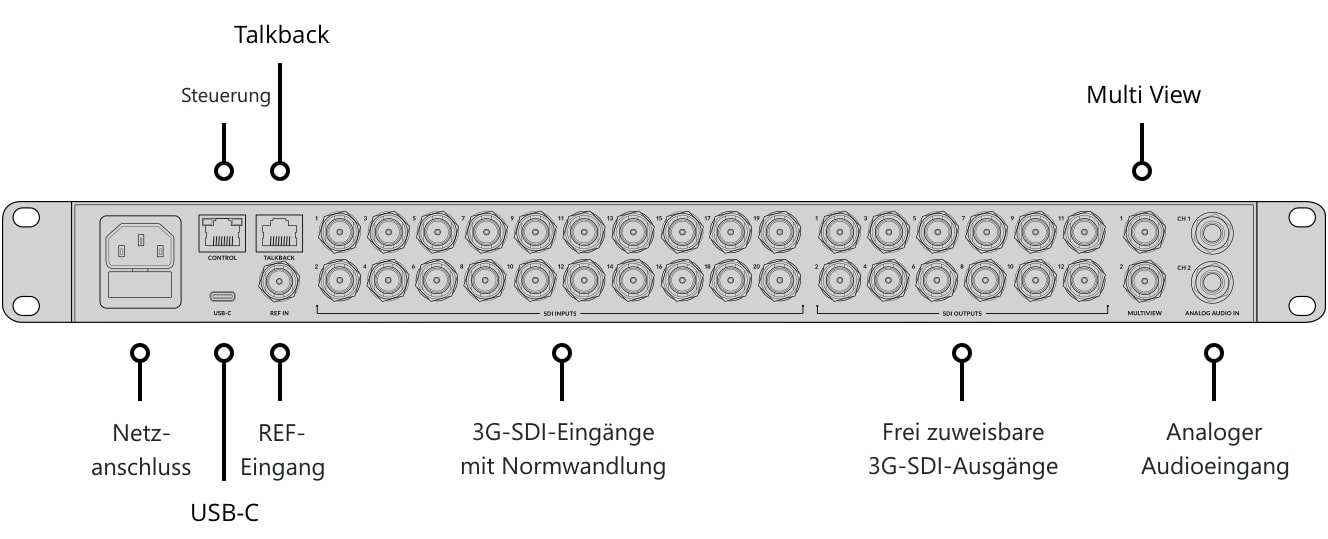

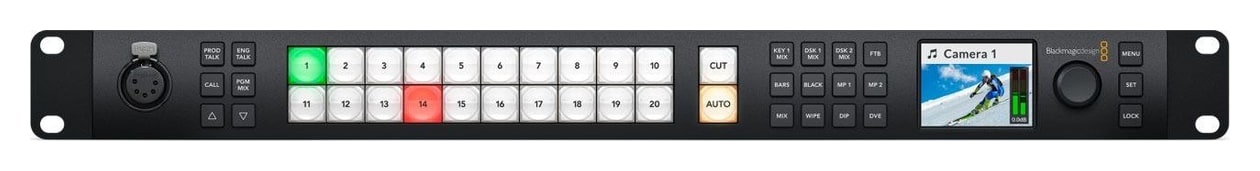

Die Overheads verfügen über ein Bedienfeld auf der Vorderseite (z. B. für die Einrichtung des Geräts bei der Installation, die Kontrolle weniger anspruchsvoller Shows usw.) und ein LCD-Display für die Videovorschau oder das Durchsuchen des Gerätemenüs. Ihr kompaktes Design ist ein großer Vorteil für Live-Übertragungen; auf der Rückseite befinden sich 3G-SDI-Eingänge, 3G-SDI-Ausgänge, eine symmetrische Audio-Schnittstelle und ein Ethernet-Anschluss für die Fernsteuerung. Das Spitzenmodell mit 4 M/E verfügt zusätzlich über einen seriellen RS-422-Anschluss und eine digitale MADI-Audioschnittstelle.

3G-SDI-Schnittstelle
Die ATEM Constellation HD-Familie bietet Modelle mit bis zu 40 unabhängigen 3G-SDI-Eingängen mit Up-/Cross-Konvertierung, die eine Konvertierung der 1080p-Videoquelle in den gewählten Standard ermöglicht. Die Verzeichnisse verfügen auch über eine große Anzahl unabhängiger 3G-SDI-Videoausgänge: Bereits die kleinste 1 M/E-Variante ist mit sechs 3G-SDI-Ausgängen ausgestattet, das 2 M/E-Modell bietet 12 3G-SDI und das 4 M/E-Modell sogar 24 3G-SDI-Ausgänge. Die Ausgänge können für das Routing von Eingängen und internen Videoquellen, für ISO-Aufnahmen usw. genutzt werden. Das SDI-Ausgangssignal umfasst Timecode (RP-188), Audio (Programmbus), Befehle zur Kamerafernsteuerung, Signalisierungsbefehle und Talkback.

Multiview

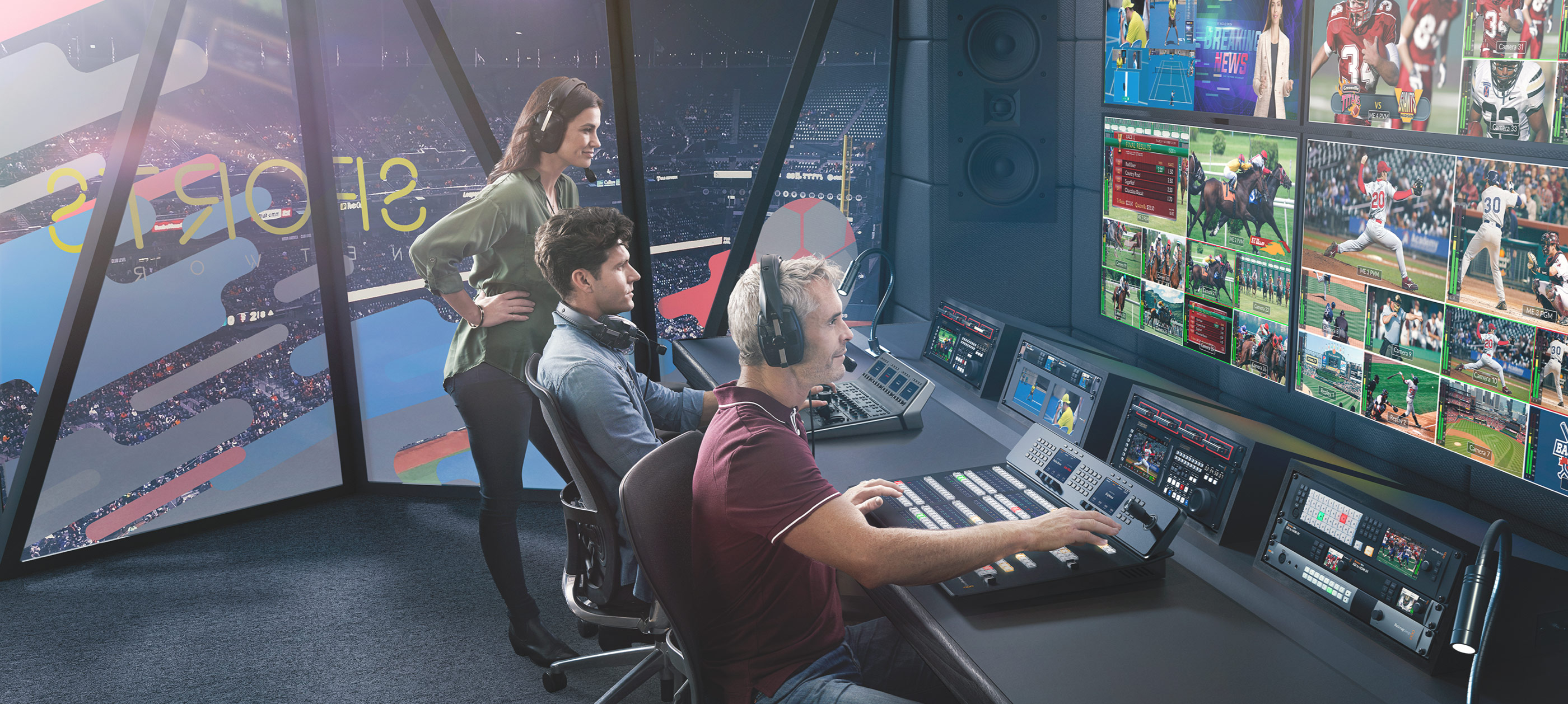

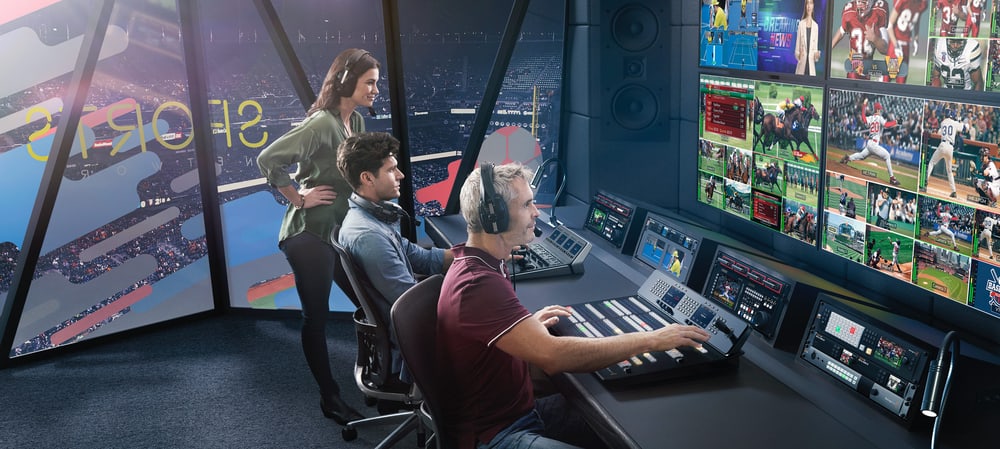

Die integrierten Multiview-Funktionen ermöglichen die Überwachung mehrerer Videoquellen auf einem einzigen Monitor. Unabhängige Multiview-Ausgänge (1 für das Modell mit 1 M/E, 2 für das Modell mit 2 M/E und 4 für das Modell mit 4 M/E) ermöglichen es Ihnen, jede externe oder interne Signalquelle in 4, 7, 10, 13 oder 16 Fenstern gleichzeitig zu betrachten. Natürlich können auch zusätzliche Informationen angezeigt werden, wie z.B. VU-Meter oder Signalisierung.

Talkback
Die Kommunikationsfunktionen umfassen einen 5-poligen XLR-Anschluss für den direkten Anschluss eines Headsets sowie eine RJ-12-Schnittstelle für Standard-Talkback-Systeme wie ClearCom oder RTS. Die Kommunikationsfunktionen sind vollständig konfigurierbar, und die SDI-Kanäle 15 und 16 können für die Zwei-Wege-Kommunikation mit Kamerastationen oder die Kanäle 13 und 14 für die Kommunikation mit technischen Teams verwendet werden.

Medien-Datenbank
Der interne Speicher speichert RGBA-Grafiken und Animationen in Sendequalität, die über zwei oder vier dedizierte Media Player wiedergegeben werden können. Er kann 20 Standbilder und Animationen mit bis zu 200 Bildern für das Modell mit 1 M/E, 40 und 400 für das Modell mit 2 M/E und 60 und 600 für die Variante mit 4 M/E speichern.

Effekte und Keying

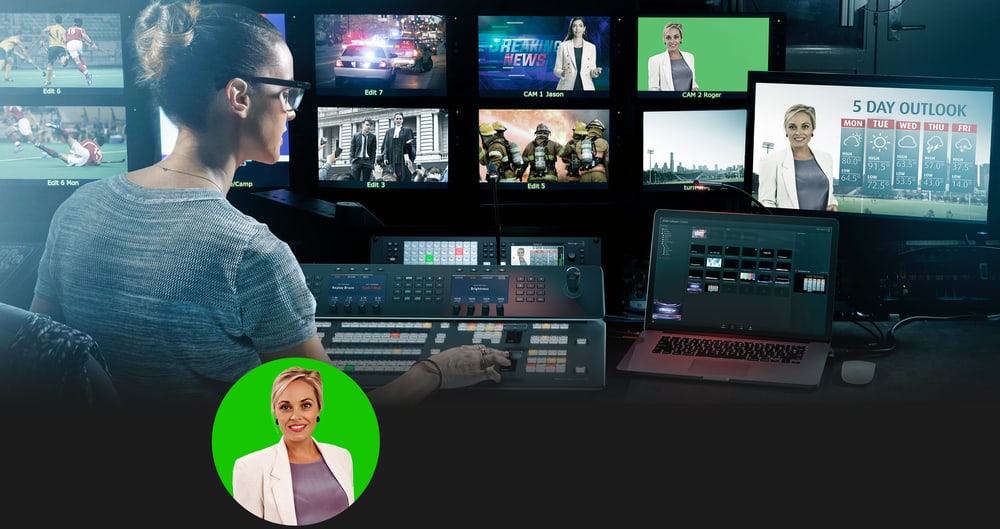

Auch an die Kreativen im virtuellen Studio hat der Hersteller gedacht: Der ATEM Constellation HD bietet ATEM Advanced Keyer Module für hochwertiges Keying im Chroma- und Luma-Modus. Das Farb-Keying-System ist sehr leistungsfähig und bietet Funktionen zur automatischen Keying-Hintergrundentfernung, Maskenkantenanpassung, Vordergrund-Farbkorrektur usw. Das Modell mit 1 M/E bietet 4 Instanzen von ATEM Advanced Keyer, bzw. 8 und 16 für die Versionen mit 2 M/E und 4 M/E.

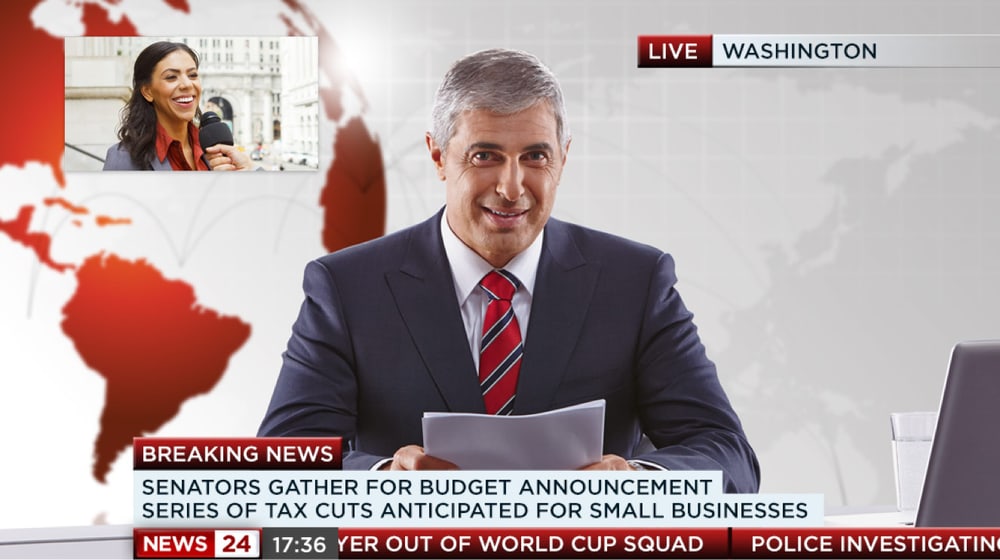

Die ATEM Constellation-Verzeichnisse bieten außerdem eine Vielzahl von nativen Überblendungseffekten mit vollständig einstellbaren Parametern wie Übergangslänge, Kantenfarbe und -breite, Position oder Bewegungsrichtung. TWO-Übergänge, die mit internen Mediaplayern kombiniert werden können, ergänzen das Effektmenü.

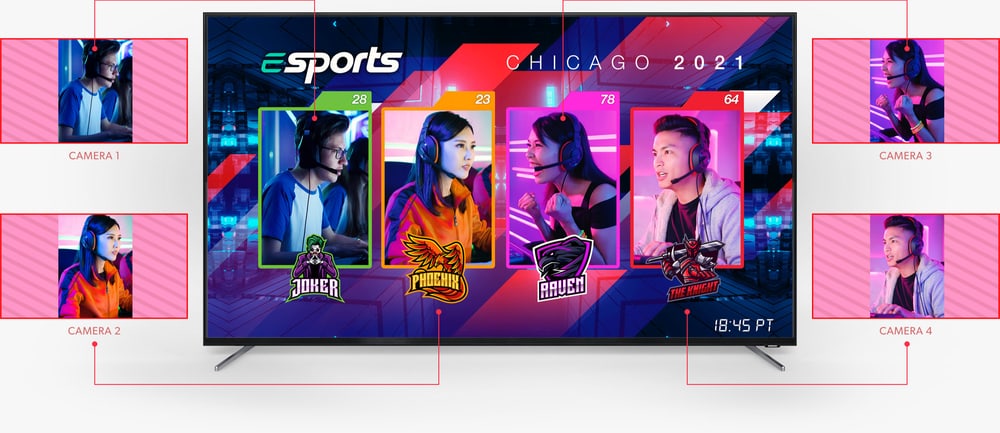

Zusätzlich zu den DVE-Effekten in den M/E-Bussen bieten die 2 M/E- und 4 M/E-Modelle auch einen leistungsstarken Multi-Layer-SuperSource-Prozessor mit 4 DVE-Layern und Hintergründen, die als zusätzliche Signalquelle genutzt werden können. Für jede Ebene kann ein beliebiger Videoeingang verwendet werden, und der Benutzer kann den Hintergrund aus einer Medienbank auswählen. SuperSource ist ein ideales Werkzeug für die Erstellung von Bild-in-Bild-Interviews, ohne dass die Haupt-DVE-Module verwendet werden müssen, so dass sie für andere Zwecke zur Verfügung stehen. Das Spitzenmodell ATEM Constellation 4 M/E bietet sogar zwei völlig unabhängige SuperSource-Prozessoren!

Fairlight

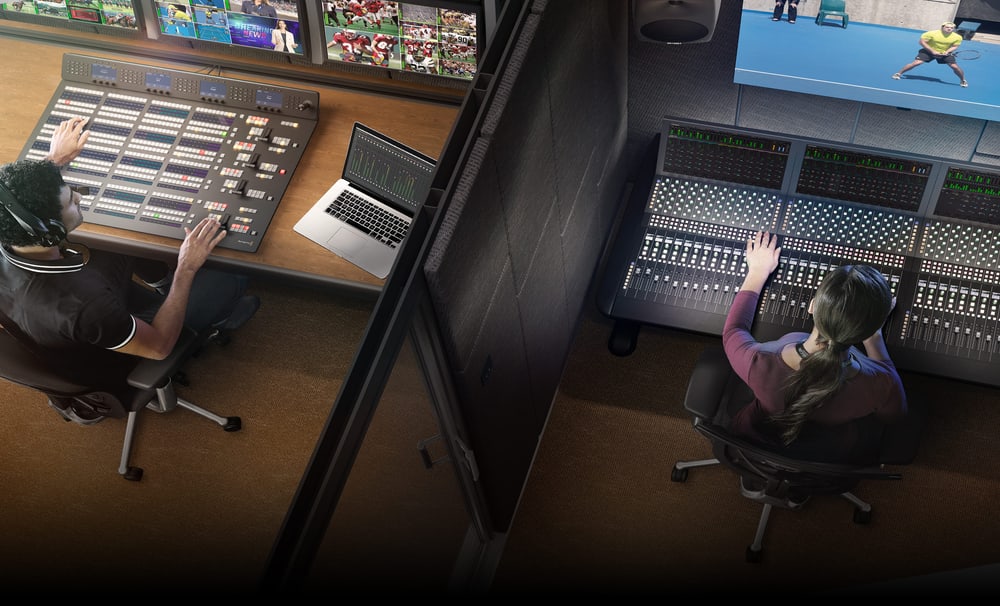

Die integrierte Fairlight-Schnittstelle ermöglicht eine sehr komplexe Tonbearbeitung von Live-Shows. Das interne Mischpult unterstützt satte 156 Kanäle, was im Bereich der Live-Broadcast-Overheads beispiellos ist. Die Audiokanäle werden von SDI-Eingängen oder MADI-Schnittstellen der 4 M/E-Variante eingespeist. Jeder Eingang verfügt über Funktionen zur Anpassung von Dynamik und Frequenzgang mittels Kompressor/Limiter/Expander/Gate oder parametrischem Sechsband-Equalizer, und das Signal-Routing ist Standard. Als zusätzliche Klangquellen können an die analogen Eingänge angeschlossene Geräte, das Mikrofon eines Kommunikations-Headsets oder ein Mediaplayer verwendet werden. Die Tonmischung erfolgt über die ATEM Software Control oder ein Mackie Protokoll-kompatibles Mischpult.

ATEM Software-Kontrollfeld

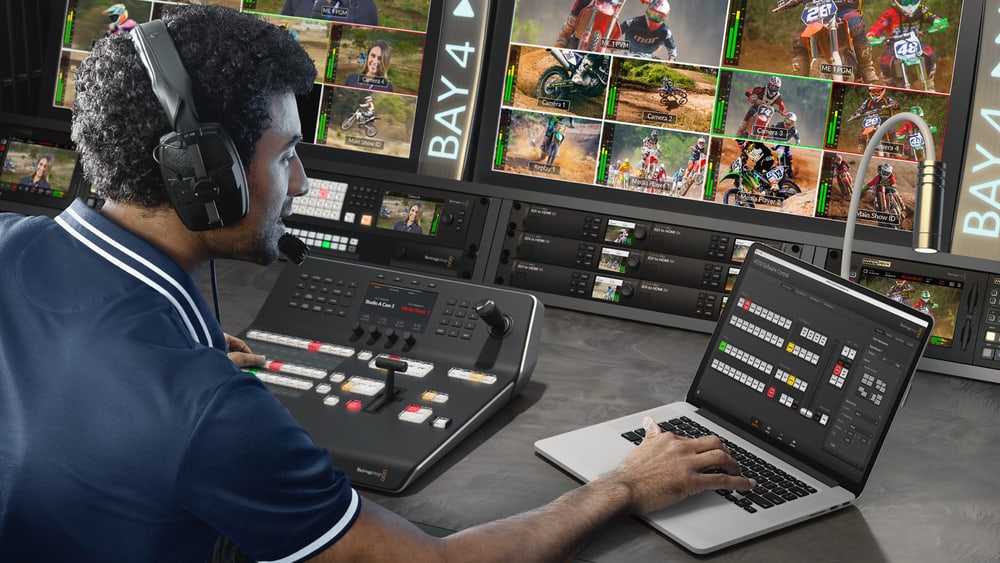

Die ATEM Software Control Panel-Anwendung bietet eine vollständige Overhead-Steuerung und ist im Lieferumfang enthalten. Die verschiedenen Bereiche des Programms erleichtern die Steuerung von Kameras, die Audiomischung, die Medienverwaltung, die Programmierung von Makros und sogar die Fernsteuerung von HyperDeck-Disc-Recordern. Darüber hinaus kann der Overhead-Status im XML-Format gespeichert und die internen Bilddaten können gesichert werden.

Im Gegensatz zu vielen Konkurrenzprodukten sind alle oben genannten Funktionen bereits im Grundpreis des Produkts enthalten. Es müssen keine zusätzlichen Lizenz- oder wiederkehrenden Gebühren gezahlt werden: Erweiterte Overhead-Funktionen wie Multiview, SuperSource, DVE-Effekte oder ATEM Advanced Keyer stehen dem Anwender jederzeit zur Verfügung.

Grundlegende Merkmale der ATEM Constellation HD-Overheads

• Modernes Design mit Bedienelementen auf der Vorderseite
• Bis zu 40 3G-SDI-Eingänge mit Formatkonvertierung
• Bis zu 24 3G-SDI-Ausgänge
• Bis zu 4 unabhängige Multiview-Displays mit wählbaren Layouts
• DVE- und Überblendungseffekte
• Bis zu 4x DVE-Effekte
• Talkback kompatibel mit ClearCom und RTS
• Interne Medienbank für Standbilder und Animationen
• ATEM Advanced Chroma Key Effekt zum Entfernen von grünem/blauem Hintergrund
• 4x Upstream ATEM Advanced Chroma Key auf dem M/E-Bus
• 3G-SDI-Schnittstelle, die gängige HD-Standards wie 720p, 1080i und 1080p unterstützt
• Integriertes Fairlight-Mischpult für die Verarbeitung von bis zu 156 Kanälen
• Kostenlose App zur Fernsteuerung
• Kompatibel mit optionalen Hardware-Konsolen der ATEM-Serie
• Alle Funktionen enthalten, ohne zusätzliche Kosten
• Videoausgang an USB-C-Schnittstelle im Webcam-Modus
