Blackmagic Design ATEM 2 M/E Constellation 4K

ATEM 1 M/E Constellation 4K und ATEM 2 M/E Constellation 4K sind zwei Ultra HD-Modelle der ATEM Constellation-Familie mit bis zu 20 x 12G-SDI-konvertierten Eingängen. Die beiden neuen 4K-Modelle verfügen über die gleichen leistungsstarken Funktionen wie die ATEM 1 M/E- und 2 M/E-Constellation-HD-Modelle, einschließlich Aux-Ausgängen, DVEs, ATEM Advanced Chroma Keyer, Multiview und SuperSource, und unterstützen zusätzlich 4K-Video. Verfügbar ab 4/2024.

Der ATEM 1 M/E Constellation 4K ist ein leistungsstarker Live-Produktionsmischer mit 10 standardkonvertierten 12G-SDI-Eingängen, 6 x 12G-SDI-Ausgängen, DVE, 4 ATEM Advanced Chroma-Keyern, einem 16-Wege-Multiview, Media-Playern, Talkback und USB-Webcam-Ausgang. Der größere ATEM 2 M/E Constellation 4K hat 20 standardkonvertierte 12G-SDI-Eingänge, 12 x 12G-SDI-Aux-Ausgänge, 2 DVEs, 8 ATEM Advanced Chroma Keyer, 2 Multiviews und eine SuperSource für insgesamt 6 DVEs.

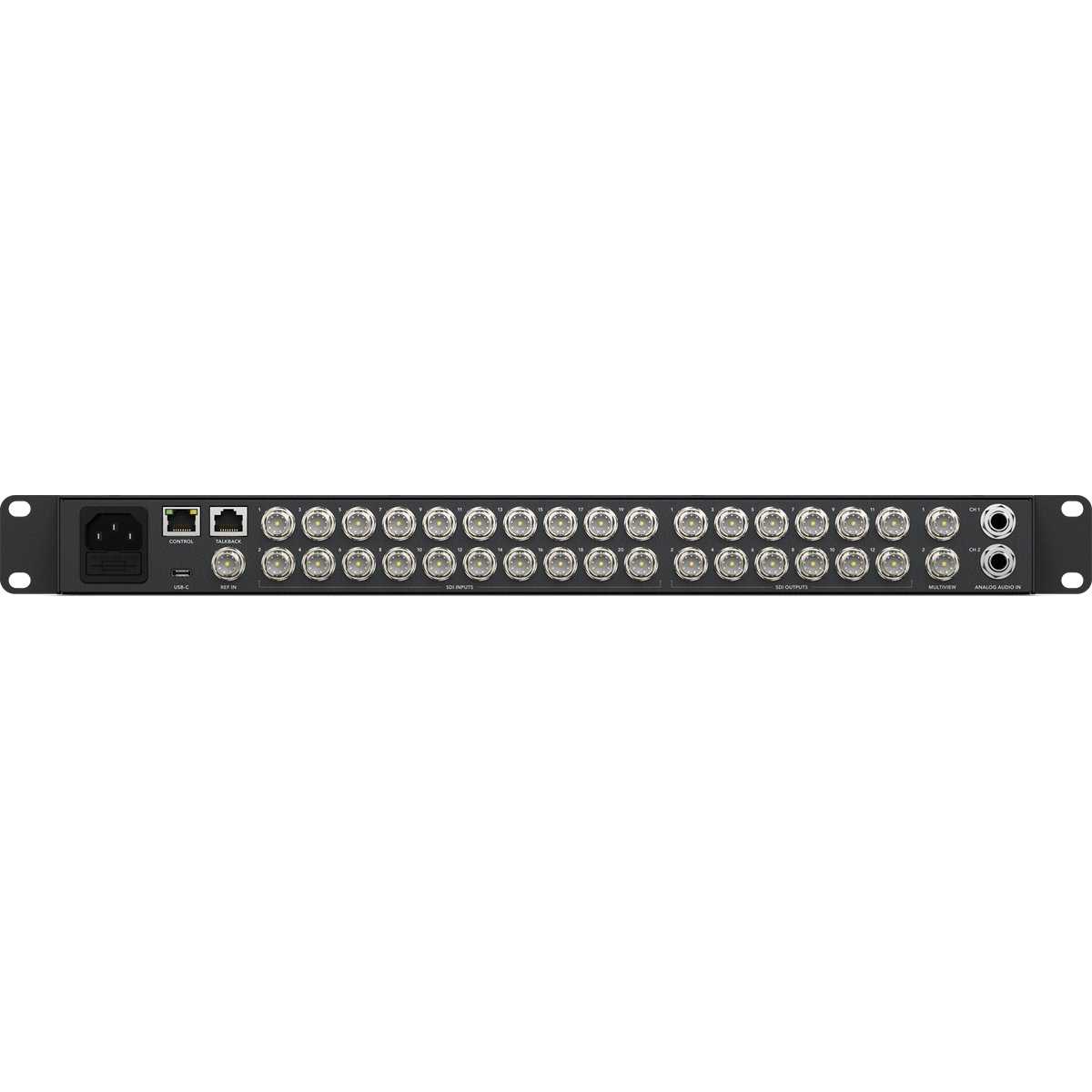

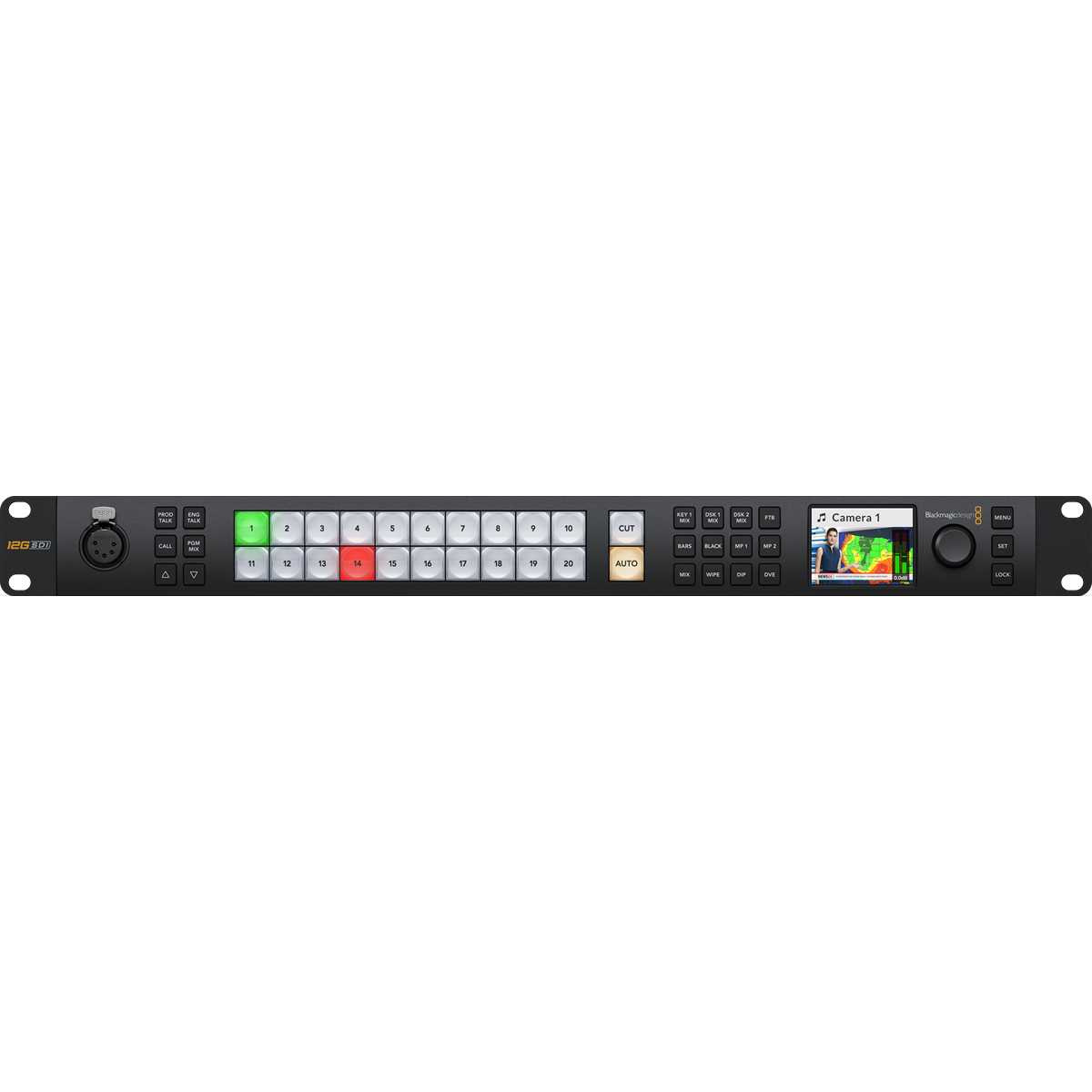

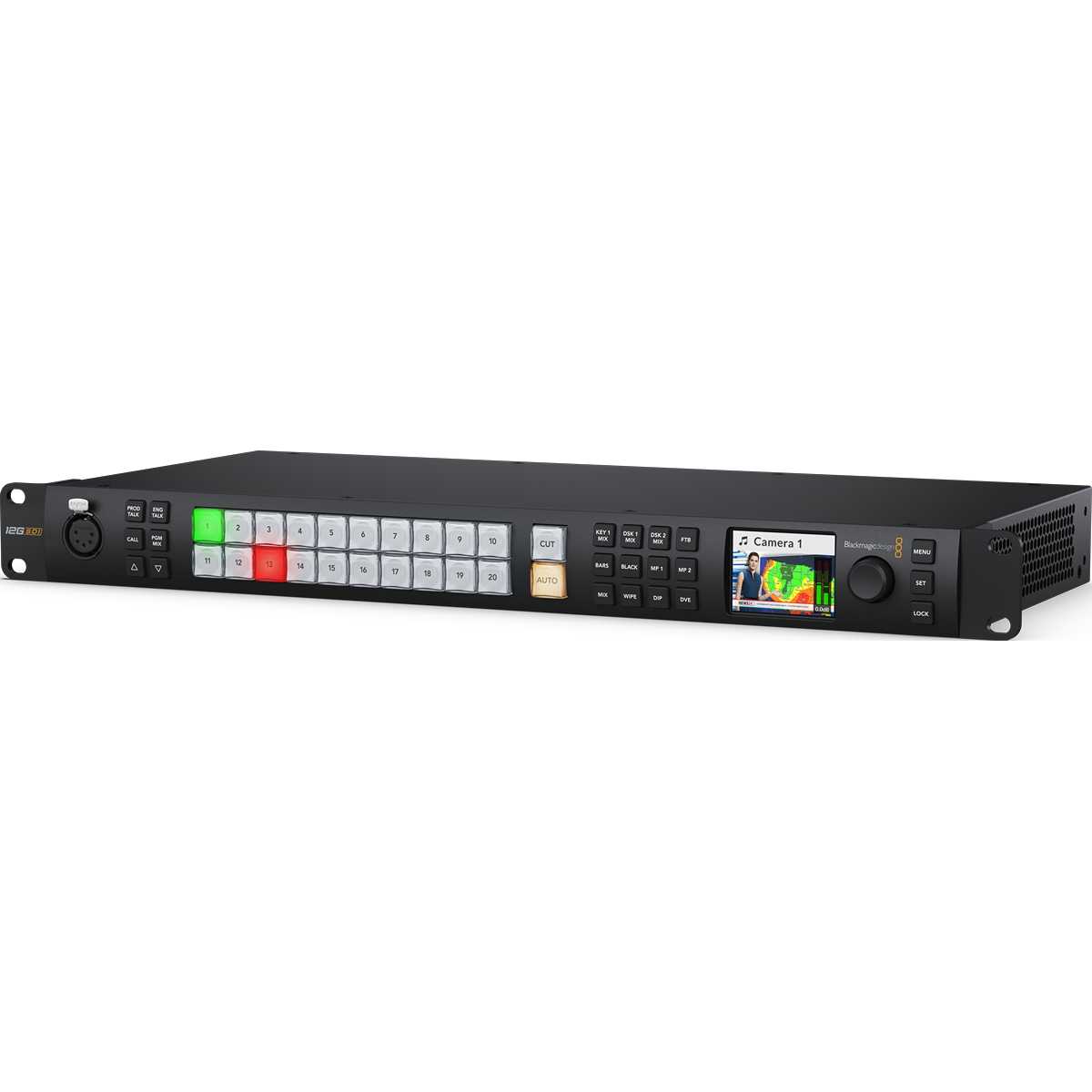

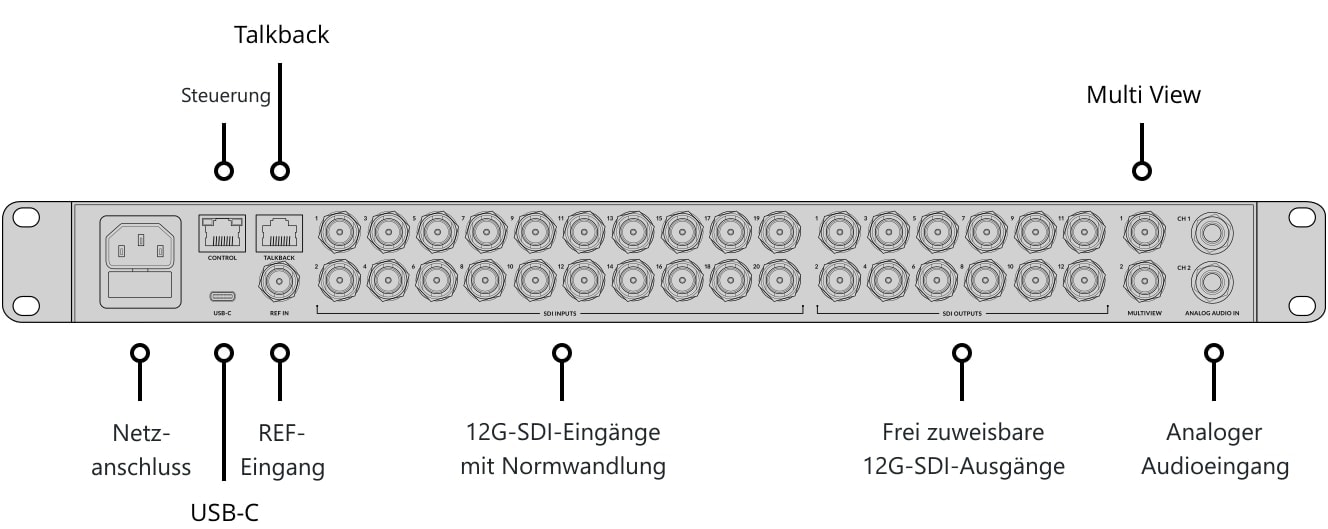

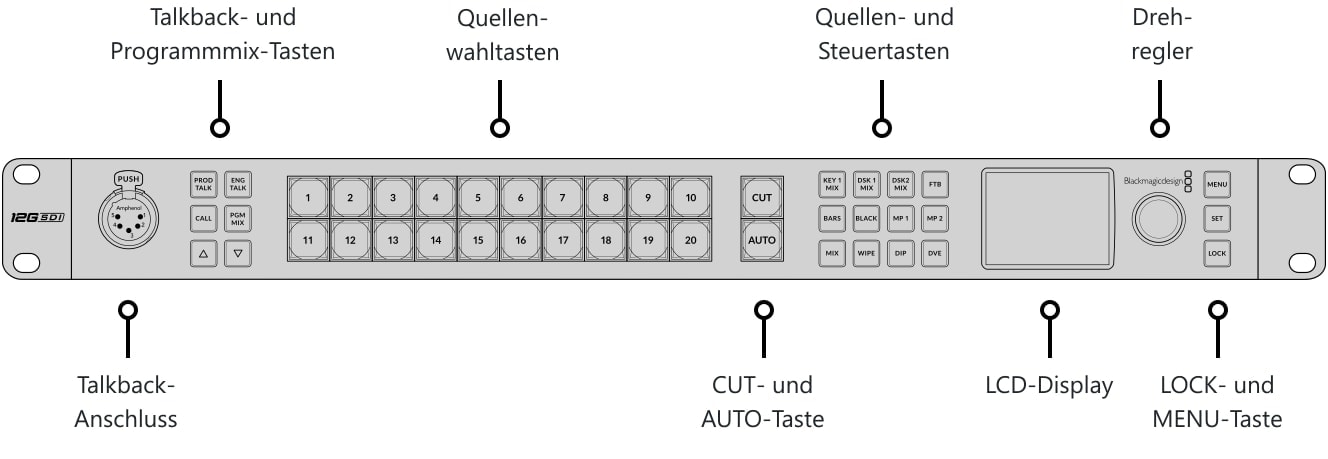

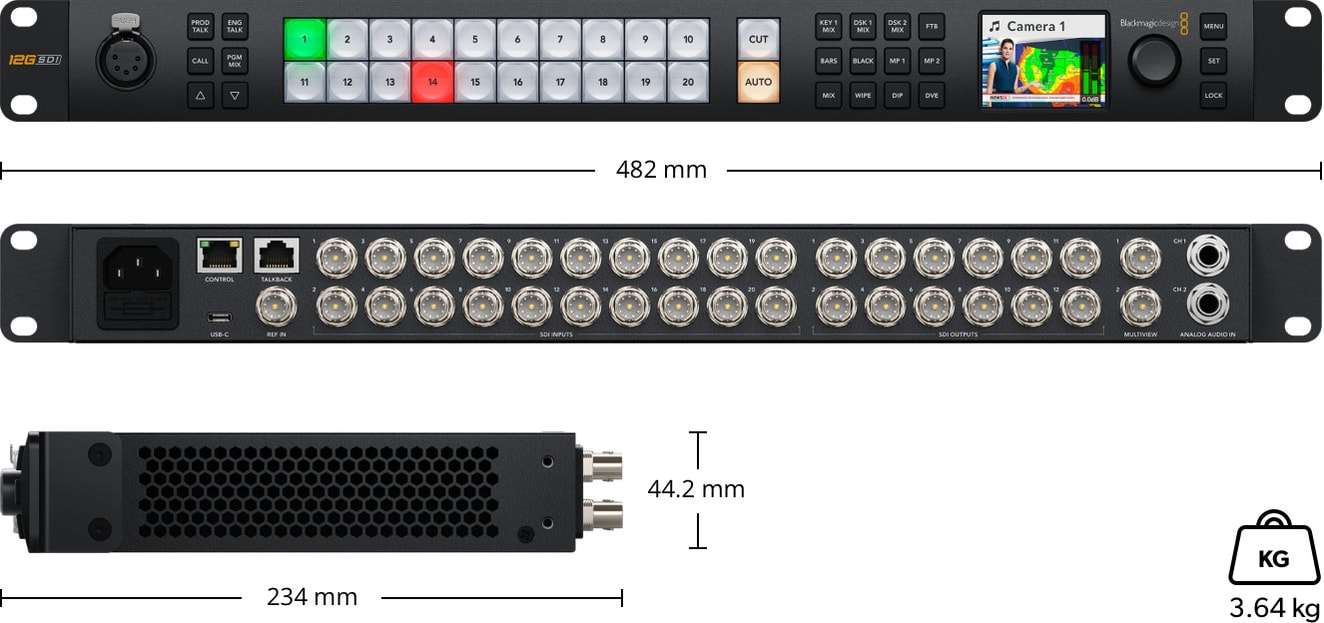

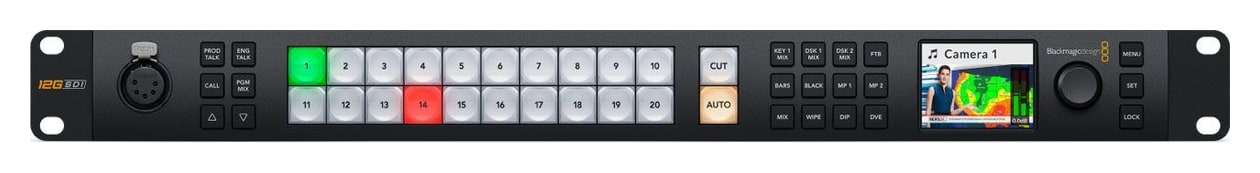

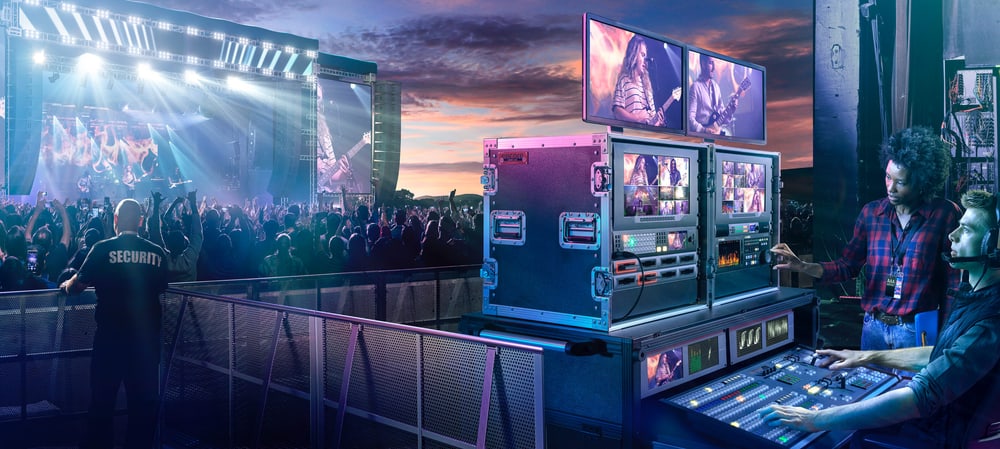

Die ATEM Constellation Mischer verfügen über ein kompaktes Rack-Mount-Design mit einem integrierten Bedienfeld. Dies ermöglicht die Bedienung des Umschalters, was während der Einrichtung oder im Notfall wichtig ist. Außerdem ist ein großes LCD-Display vorhanden, so dass der Kunde die Programmausgabe sehen und die Einstellungen des Umschalters über Bildschirmmenüs ändern kann. Das kompakte Design eignet sich perfekt für mobile Live-Produktionen. Auf der Rückseite des Mischers befinden sich Anschlüsse für 12G-SDI-Eingänge, Aux-Ausgänge, symmetrisches Audio und Ethernet für die Steuerung.

Die ATEM Constellation-Familie verfügt über eine große Anzahl völlig unabhängiger Ausgänge. Diese SDI-Ausgänge sind sehr leistungsfähig, da Kunden jeden SDI-Eingang oder jede interne Quelle unabhängig an jeden SDI-Ausgang leiten können. Das ist perfekt, um unabhängige Feeds zu Bühnenbildschirmen, Master-Recordern und Streaming-Prozessoren zu führen. Sie können die SDI-Ausgänge auch für ISO-Recorder verwenden, wobei jedes Deck einen resynchronisierten Switcher-Eingang mit passendem Timecode erhält. Alle SDI-Ausgänge enthalten Programm-Audio, RP-188-Timecode, SDI-Kamerasteuerung, Tally und Talkback.

Für das Live-Streaming fungiert der USB-C-Anschluss des ATEM Constellation als Webcam-Quelle. Der Software wird vorgegaukelt, dass es sich bei der ATEM Constellation um eine gewöhnliche Webcam handelt, in Wirklichkeit ist es aber ein Live-Produktionsmischer! Das garantiert volle Kompatibilität mit jeder Videosoftware in voller Auflösung und 1080HD-Qualität.

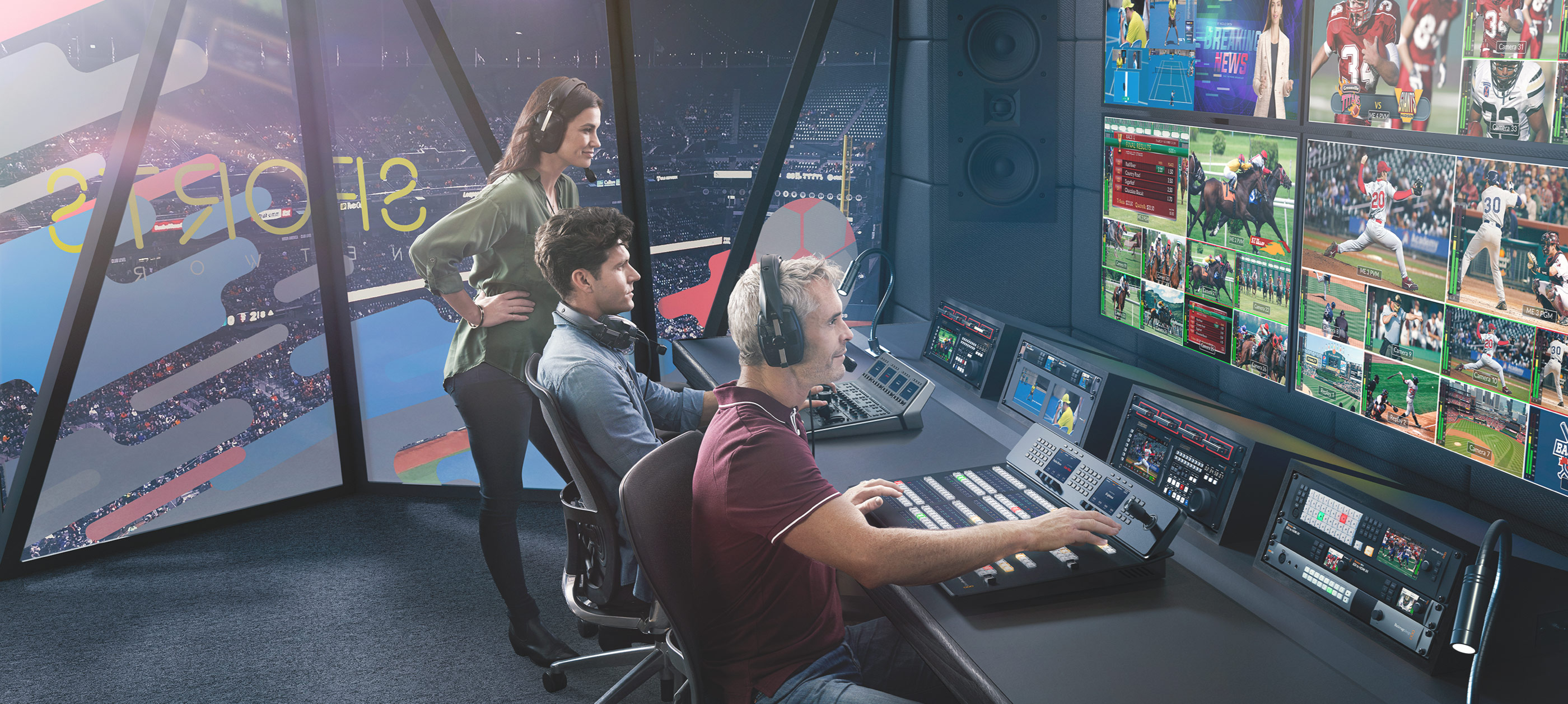

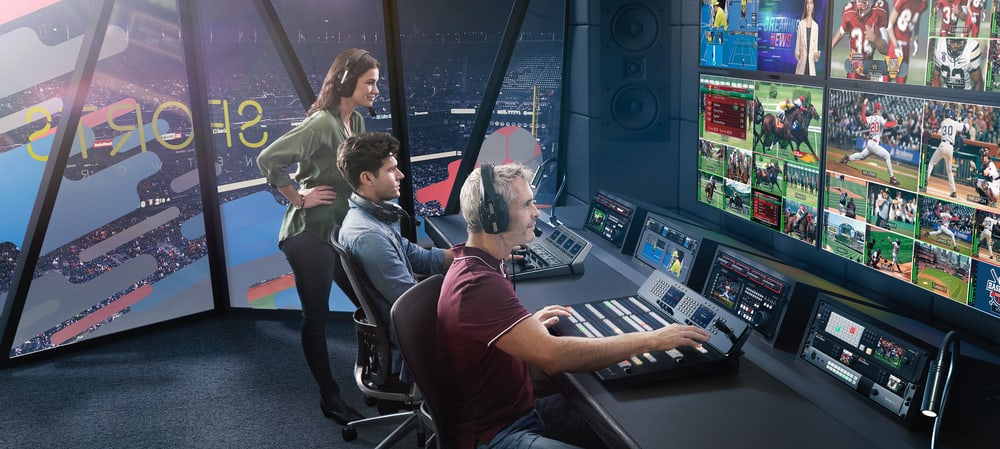

Mit der integrierten Multiview-Funktion können Kunden mehrere Quellen auf einem einzigen Monitor überwachen. Das Modell mit 1 M/E verfügt über 1 Multiview und das Modell mit 2 M/E über 2 unabhängige Multiviews. Alle externen SDI-Eingänge sowie alle internen Videoquellen können zu jeder Ansicht geroutet werden. Alle Multiviews sind vollständig anpassbar und können unabhängig voneinander auf 4, 7, 10, 13 oder 16 gleichzeitige Ansichten eingestellt werden. Kunden können den Tally-Rahmen sowie die Quellenbezeichnung und die VU-Meter als Overlay zu jeder Ansicht hinzufügen. Zusätzlich zeigt ein roter und grüner Rahmen die Tallys in jeder Ansicht an, so dass der Kunde weiß, welche Quellen gerade auf Sendung sind.

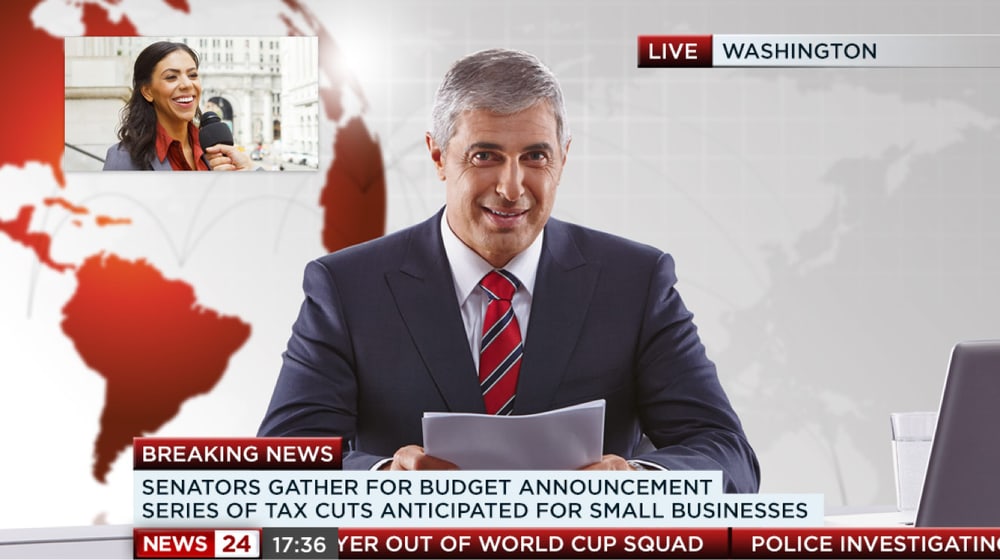

ATEM Constellation verfügt je nach Modell über bis zu 2 unabhängige DVEs, mit denen der Kunde Grafiken neu positionieren und Bild-in-Bild-Kompositionen erstellen kann. Die Kunden erhalten eine erstaunliche Qualität, und das DVE unterstützt Positionierung, Größenänderung und Skalierung, alles in Echtzeit. Mit der DVE können Kunden professionelle Bild-in-Bild-Effekte mit anpassbaren 2D-Rändern, Schatten und Beleuchtung erstellen. DVEs können auch verwendet werden, um erstaunliche DVE-Übergänge mit Push- und Squeeze-Effekten zu erstellen, die das Programm aufregender machen. Kunden können sogar DVE-Übergänge mit benutzerdefinierten Grafiken kombinieren, um ihre eigenen grafischen Wischübergänge zu erstellen! Das Modell mit 2 M/E enthält einen SuperSource-Prozessor für noch mehr DVEs!

Der eingebaute Media-Pool speichert RGBA-Grafiken und Animationen in Broadcast-Qualität, die sofort von den 2 oder 4 Media-Playern wiedergegeben werden können. Der eingebaute Media-Pool speichert Grafiken für die Verwendung mit den Media-Playern. Das 1 M/E-Modell kann 20 Standbilder und 200 Frame-Animationen speichern, das 2 M/E-Modell 40 Standbilder und 400 Frame-Animationen in 4K.

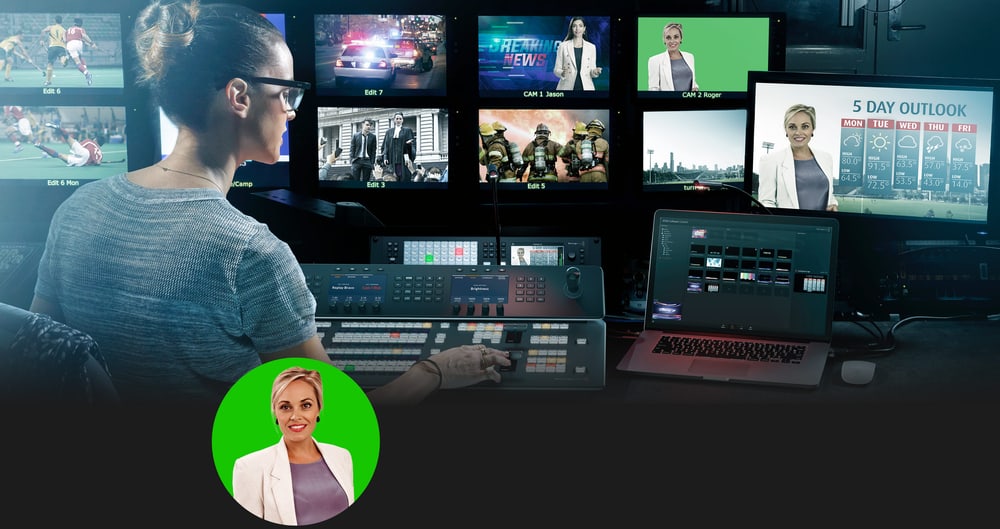

Für die Arbeit am News- oder virtuellen Set ist der ATEM Constellation perfekt geeignet, da er über zahlreiche fortschrittliche ATEM-Keyer für hochwertiges Chroma- oder Luminanz-Keying verfügt. Der Chroma-Keyer ist unglaublich leistungsfähig und verfügt über einen Farbwähler, um Hintergrundfarben für die automatische Generierung der Key-Parameter abzutasten. Die Kunden erhalten präzise Steuerelemente für Ränder und Streulicht, und es gibt sogar eine Farbkorrektur für den Vordergrund, so dass die Kunden das "Aussehen" der Vordergrundebene an die Hintergrundebene anpassen können, was nahtlose Kompositionen ermöglicht. Der Keyer kann auch für Muster- und DVE-Keying verwendet werden. Kunden erhalten 4 ATEM Advanced Keyer bei den 1 M/E-Modellen und 8 ATEM Advanced Keyer bei den 2 M/E-Modellen.

Mit 4 Upstream-Chroma-Keyern pro M/E-Reihe erhalten Kunden die perfekte Lösung für den Aufbau virtueller Sets! Mit so vielen ATEM Advanced Chroma Keyern können Kunden einen Keyer pro Kamera verwenden, um eine nahtlose Komposition der Kamera über dem benutzerdefinierten Hintergrund zu erstellen. Kunden können externe Bildprozessoren für virtuelle Sets verwenden oder sogar ein virtuelles Set mit fester Kamera erstellen, indem sie vorgerenderte Standbildhintergründe aus den Media Playern und dem Media Pool laden. Kunden können Makros einrichten, um Kameras zu wechseln und den richtigen Hintergrund in die Media Player zu laden. Bei so viel Flexibilität können die Kunden experimentieren und verschiedene Studio-Setups ausprobieren!

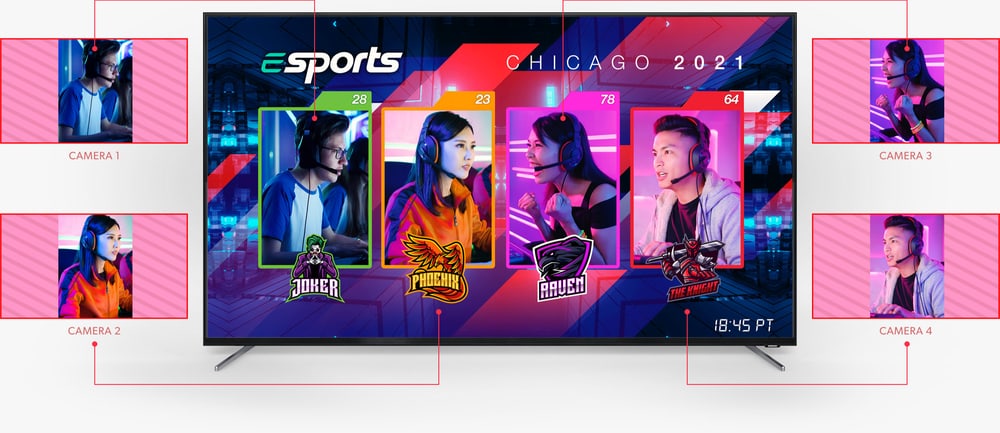

Zusätzlich zu den DVEs in den M/E-Reihen verfügt das 2 M/E-Modell über leistungsstarke SuperSource-Multilayer-Prozessoren mit 4 zusätzlichen DVE-Layern plus einem Hintergrund-Layer, die alle für ATEM Constellation als zusätzliche Eingangsquelle erscheinen. Für jede SuperSource-DVE kann ein beliebiger Switcher-Videoeingang verwendet werden, der dann über einen benutzerdefinierten Media-Pool-Hintergrund geschichtet wird. SuperSource ist wie ein zusätzlicher VFX-Multilayer-Switcher, der bereits eingebaut ist. SuperSource eignet sich perfekt für Bild-in-Bild-Darstellungen bei Interviews, da die Kunden den Effekt einrichten können, während die Haupt-DVEs für andere Aufgaben frei bleiben.

Die Kunden können Geräte in HD- oder Ultra HD-Fernsehstandards anschließen, darunter die Formate 720p, 1080i, 1080p und 2160p. Die SDI-Eingänge können auch eingebettetes Audio verarbeiten und Audio von allen Videoeingängen mischen. Die Programmausgänge umfassen Talkback-, Tally- und Kamerasteuerungsinformationen. Der Kunde kann also jeden beliebigen SDI-Ausgang des Mähers an die Kamera für Programmrücklauf, Kamerasteuerung und Talkback anschließen.

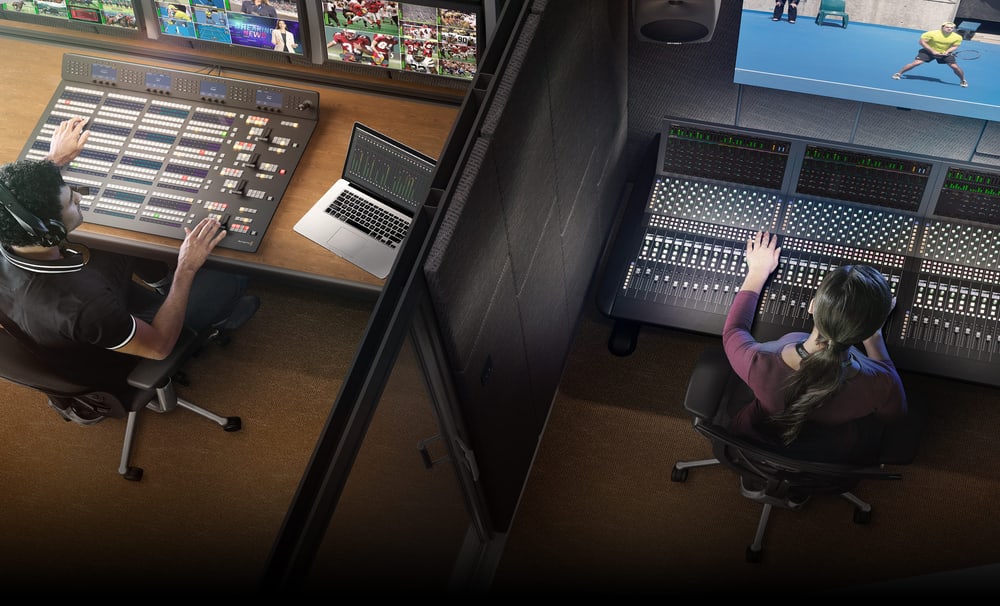

Mit dem eingebauten Fairlight-Audiomixer ermöglicht das ATEM Constellation eine äußerst komplexe Live-Tonmischung. Der interne Mixer hat bis zu 48 Eingangskanäle auf dem ATEM 2 M/E Constellation 4K! Audio wird von allen SDI-Videoeingängen de-embedded und an den Audiomixer weitergeleitet. Jeder Eingangskanal verfügt über einen hochwertigen parametrischen 6-Band-EQ und Kompressor, Limiter, Expander und Noise Gate sowie über ein vollständiges Panning. All diese Audio-Power kann über die ATEM Software Control oder ein Mackie-kompatibles Panel gesteuert werden.

ATEM 1 M/E und 2 M/E Constellation 4K Merkmale

• Fortschrittliches Design mit eingebauten Bedienelementen auf der Vorderseite
• Bis zu 20 standardkonvertierte 12G-SDI-Eingänge
• Bis zu 12 anpassbare 12G-SDI-Ausgänge
• USB-Ausgang arbeitet als Webcam und unterstützt alle Videosoftware
• Enthält bis zu 2 unabhängige Multiviews mit mehreren Layout-Optionen
• Enthält DVE- und Stinger-Übergänge
• Umfasst bis zu 2 unabhängige DVEs
• Professionelles Talkback, kompatibel mit ClearCom und RTS
• Interne Medien für Standbilder und bewegte Grafiken
• Enthält ATEM Advanced Chroma Key
• Multi-Rate 12G-SDI für alle HD- und Ultra HD-Fernsehstandards bis zu 2160p60
• Eingebauter Fairlight-Audiomixer mit bis zu 48 Kanälen
• Kompatibel mit allen ATEM Hardware-Bedienfeldern
