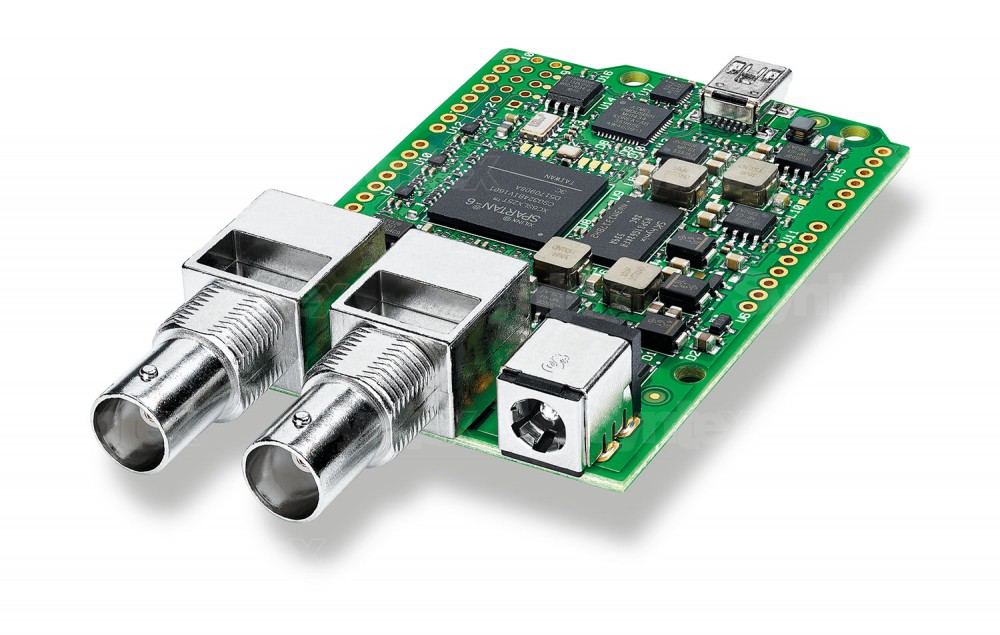

Blackmagic Design 3G-SDI Arduino Shield

Mit dem Blackmagic 3G-SDI Arduino Shield Modul können Sie anspruchsvolle Fernsteuerungen für Kameras und andere SDI-Technologie erstellen.

Die Entwicklung von Controllern für die Fernsteuerung von Kameras über SDI-Schnittstellen ist komplex und erfordert ein tiefes Verständnis für das Design digitaler Hochgeschwindigkeitstechnologie. Für Anwender von Blackmagic Design-Kameras, die diese in eigene Studiosysteme integrieren möchten, stellt die Entwicklung von kundenspezifischen Remote-Controllern auf der Grundlage des Blackmagic Camera SDI Control Protocol eine komplexe Herausforderung dar. Blackmagic Design hat eine optimale Lösung für dieses Problem in Form des Blackmagic 3G-SDI Arduino Shield Moduls für Arduino Mikrocontroller vorgestellt



Arduino
Arduiono ist eine beliebte offene Hardware-Prototyping-Plattform, die auf einfach zu verwendenden Software- und Hardware-Blöcken basiert. Ähnlich wie die auf Softwareentwickler ausgerichtete Raspberry-Pi-Plattform ist Arduino ein beliebtes Sprungbrett für die Entwicklung und den Bau benutzerdefinierter Hardware. Erweiterungsmodule, für die Arduino-Plattform "Shield" genannt, sind eine standardisierte Plattform, die Blackmagic Design bei der Entwicklung der Blackmagic 3G-SDI Arduino Shield-Karte verwendet hat. Das Blackmagic 3G-SDI Arduino Shield Modul ist eine einfache Erweiterungskarte mit einem SDI-Eingang und einem Ausgang zum Einfügen von Steuerbefehlen in das SDI-Signal



Blackmagic SDI-Steuerungsprotokoll
Außerdem ist ein Beispiel-Quellcode enthalten, der zeigt, wie Arduino-Prozessoren mit dem Blackmagic 3G-SDI Arduino Shield-Modul kommunizieren und Befehle an Kameras senden. Der Code ist sehr einfach zu ändern: alle Befehle für die Kameras sind im Benutzerhandbuch dokumentiert. Das Blackmagic SDI Control Protocol nutzt das Blackout-Intervall im SDI-Stream, um Befehle für die Fernsteuerung von Kameras und Objektiven, die Farbkorrektur, die Signalisierung, die Kommunikation usw. einzufügen, ohne dass dafür eine andere als die Standard-SDI-Verkabelung erforderlich ist. Das Protokoll ist in den Benutzerhandbüchern der Blackmagic Design-Produkte ausführlich dokumentiert und wird auch von anderen Herstellern verwendet. Das Blackmagic SDI Control Protocol ist in Blackmagic-Kameras, ATEM-Overheads, DeckLink-Schnittkarten, Video Assist-Monitore/Rekorder und elektronische Sucher integriert. Mit dem Blackmagic 3G-SDI Arduino Shield Modul ist es ein Leichtes, eine einfache Joystick-Steuerung für z.B. Fokus- oder Blendeneinstellungen zu erstellen - die Möglichkeiten sind nahezu grenzenlos!

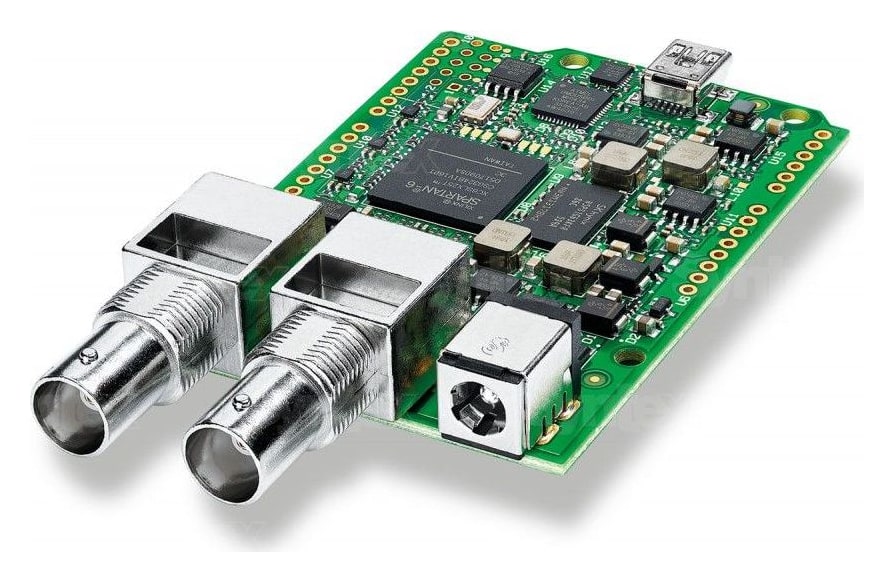

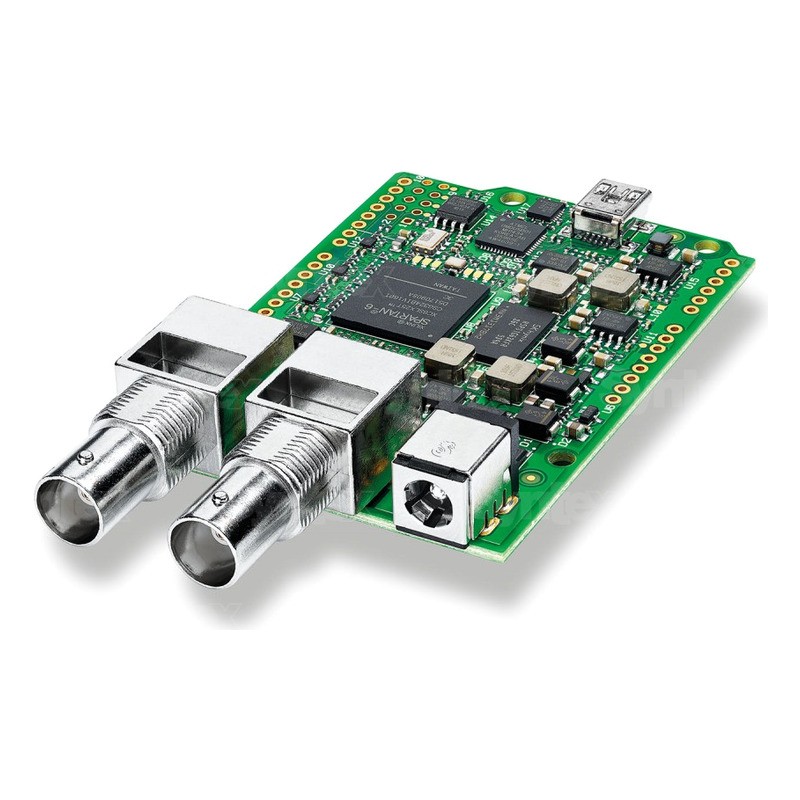

Das Blackmagic 3G-SDI Arduino Shield-Modul ist eine einfache doppelseitige SDI-Karte, die auch die Arduino-Prozessoren mit Strom versorgt. Außerdem verfügt es über einen USB-Anschluss für Firmware-Updates und einen I2C-Bus für den Anschluss des Moduls per Kabel
